— 22 —
Схема установки и требования при размещении
Выбор места установки блоков
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок
должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.
Расстояние до потолка
Расстояние до стены
Расстояние до стены
Сторона выхода
воздуха
Расстояние до пола

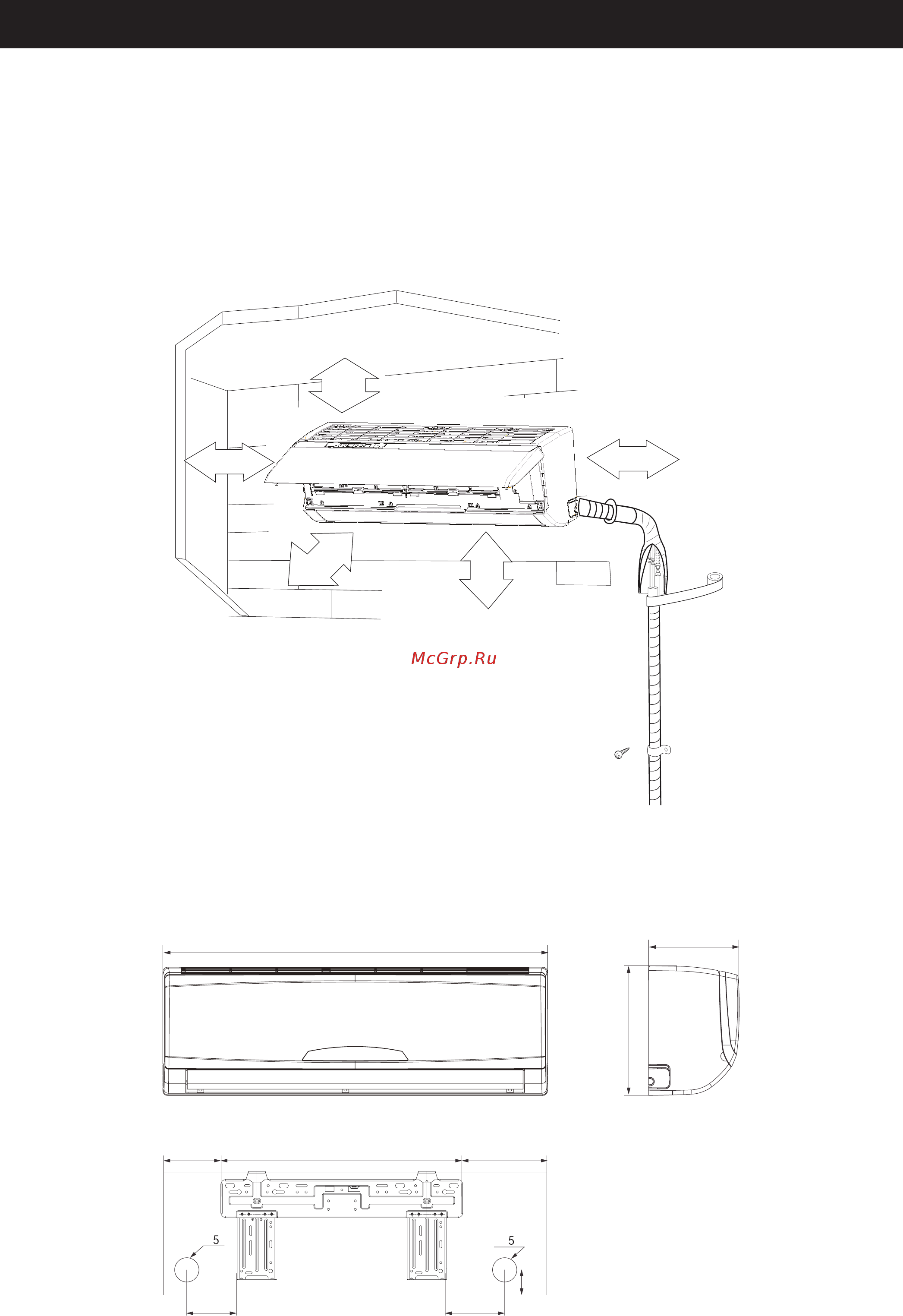

Расстояния, необходимые для правильного
выбора места установки оборудования,
включающие минимальные расстояния
до препятствий
Более 15 см
Более 15 см
Более 15 см
Более 300 см
Более 250 см
Размеры внутренних блоков
T07H-SТEu/I, T09H-SТEu/I
274
189
50
85
174542132
69
5
5
848
Размеры: мм
