Tosot T24H-LF / I / T24H-LU / O [9/32] Наружные блоки
![Tosot T24H-LF / I / T24H-LU / O [9/32] Наружные блоки](/views2/1333942/page9/bg9.png)
9

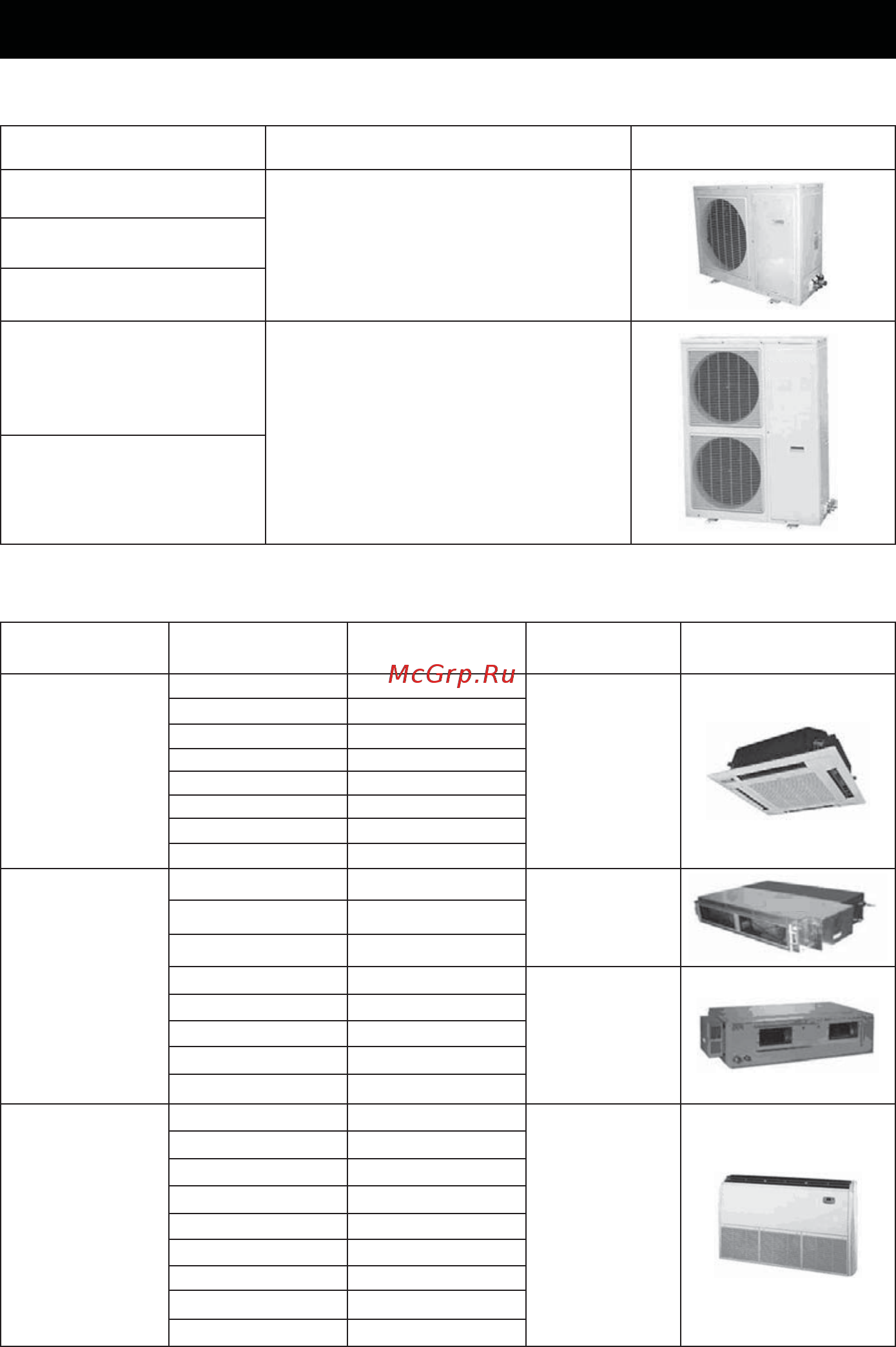

3. Типы блоков и обозначения
3.1 Наружные блоки
Модель блока Параметры электропитания Фото блоков
T09H-LU/O; T12H-LU/O
1 / 220 В / 50 Гц
T18H-LU/O; T24H-LU/O
T30H-LU/O; T36H-LU/O
T36H-LU/O2
T42H-LU/O2
3 / 380 В / 50 Гц
T48H-LU/O2
T60H-LU/O2
3.1 Внутренние блоки
Тип блока Модель блока
Хладопроизводитель-
ность, кВт
Параметры элек-
тропитания
Фото блоков
Кассетный
T12H-LC/I 3,5
1 /220 В / 50 Гц
T18H-LC/I 5,0
T24H-LC/I 7,0
T30H-LC/I 8,3
T36H-LC/I 10,0
T42H-LC/I 12,0
T48H-LC/I 14,0
T60H-LC/I 15,5
Канальный
T09H-LD/I 2,6
1 / 220 В / 50 Гц
T12H-LD/I 3,5
T18H-LD/I 5,0
T24H-LD/I 7,0
1 / 220 В / 50 Гц
T30H-LD/I 8,3
T36H-LD/I 10,0
T48H-LD/I 12,0
T60H-LD/I 16,4
Напольно-потолочный
T09H-LF/I 2,6
1 / 220 В / 50 Гц
T12H-LF/I 3,5
T18H-LF/I 5,0
T24H-LF/I 7,0
T30H-LF/I 8,5
T36H-LF/I 10,0
T48H-LF/I 12,0
T48H-LF/I 14,0
T60H-LF/I 15,5
