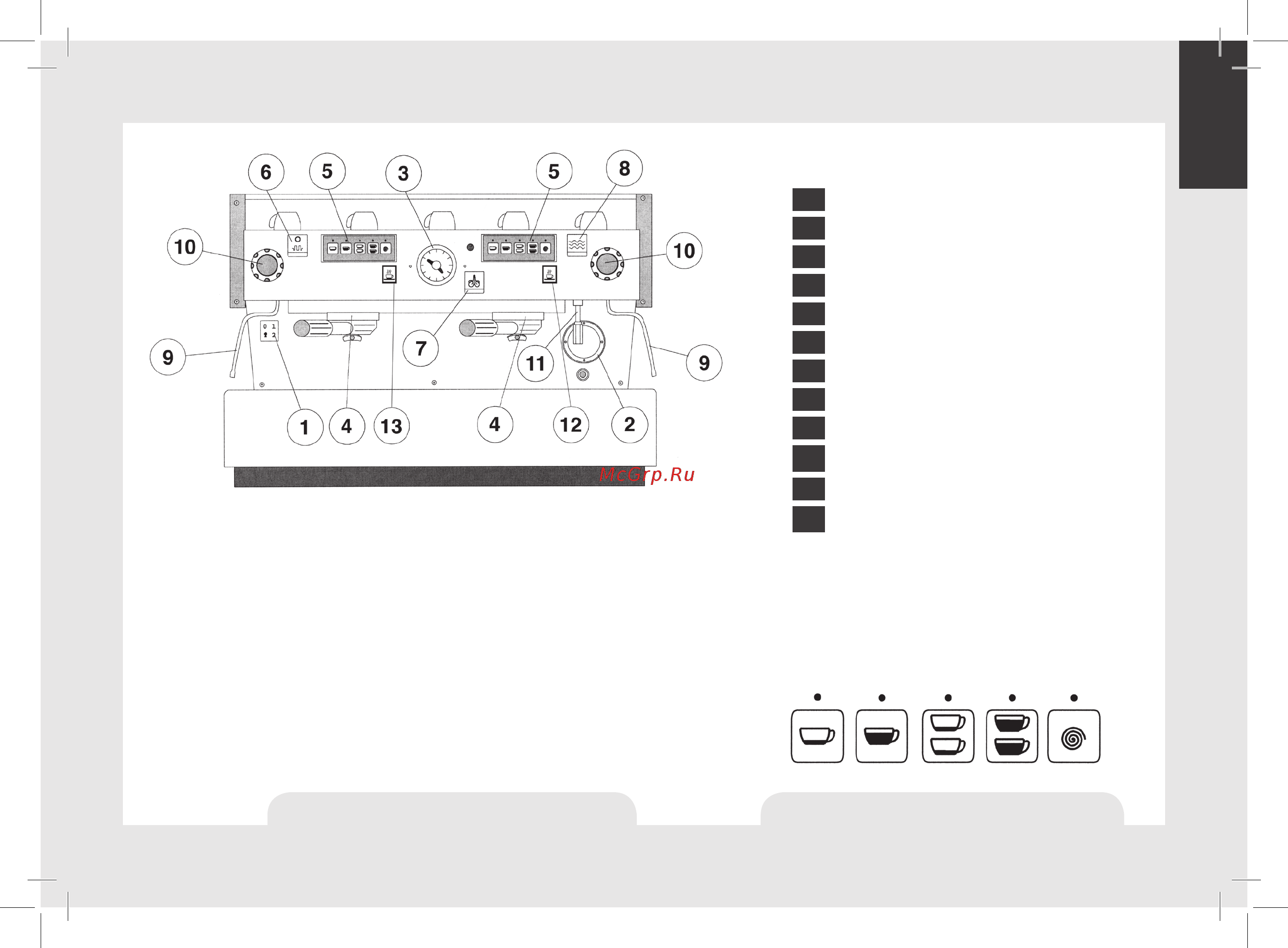

Рис. 3 - Модель AV с 1, 2,
3 и 4 груп.
Общее описание
Модель AV построена с 1, 2, 3, и 4 груп. и по существу составлена из тех
частей, что и модель EE.
Эта модель отличается от модели EE тем, что она позволяет выбирать
четыре различные количества воды для заварки кофе. Каждая группа,
поэтому, оборудована панелью из 5 кнопок, позволяющих
комбинировать:
- количество воды для одного стандартного эспрессо;
- количество воды для одного большого кофе;
- количество воды для двух обычных кофе;
- количество воды для двух больших кофе.
- Пятая кнопка используется для управления другими (а также в качестве
выключателя для непрерывной варки кофе.
1
2
3
4
5
6
7
8
9
10
11
Клапан горячей воды
12
Выключатель заварки
ЛЕГЕНДА
Панель заварки кофе для модели AV
Основной выключатель
Индикатор уровня воды
Манометр
Кофейная группа
Панель, распределяющая кофе (Модель AV)
Рычаг подогрева чашек (Не UL модели)
Выключатель горячей воды
Вручную долив парового котла
Пароотвод
Ручка подачи пара
