EN
8
2) Комплект для определения
химического состава воды
Для проверки воды на соответствие
рекомендуемому диапазону содержания
химических веществ, кофемашины La Marzocco
снабжены 2 комплектами для определений
химического состава (см рис. ниже), включая 6
тестовых
полосок и
карточки с
инструкциями
Показатели,
которые можно
измерить: общая
жесткость, общее
содержание
железа,
свободный хлор,
рН и общая
щелочность,
хлориды.
Желательно, чтобы вы провели исследование
ДО установки системы очистки воды и еще раз
ПОСЛЕ ее установки, чтобы проверить
показатели содержащихся в воде химических
веществ на соответствие рекомендуемому
диапазону.
После проведения исследования выясните
какая система очистки является наиболее
подходящей именно для вашего водопровода
путем расчета показателей на водном
калькуляторе в режиме онлайн на сайте LA
MARZOCCO WATER CALCULATOR (http://
www.lamarzocco.com/water_calculator/).
1) Установка на рабочей поверхности

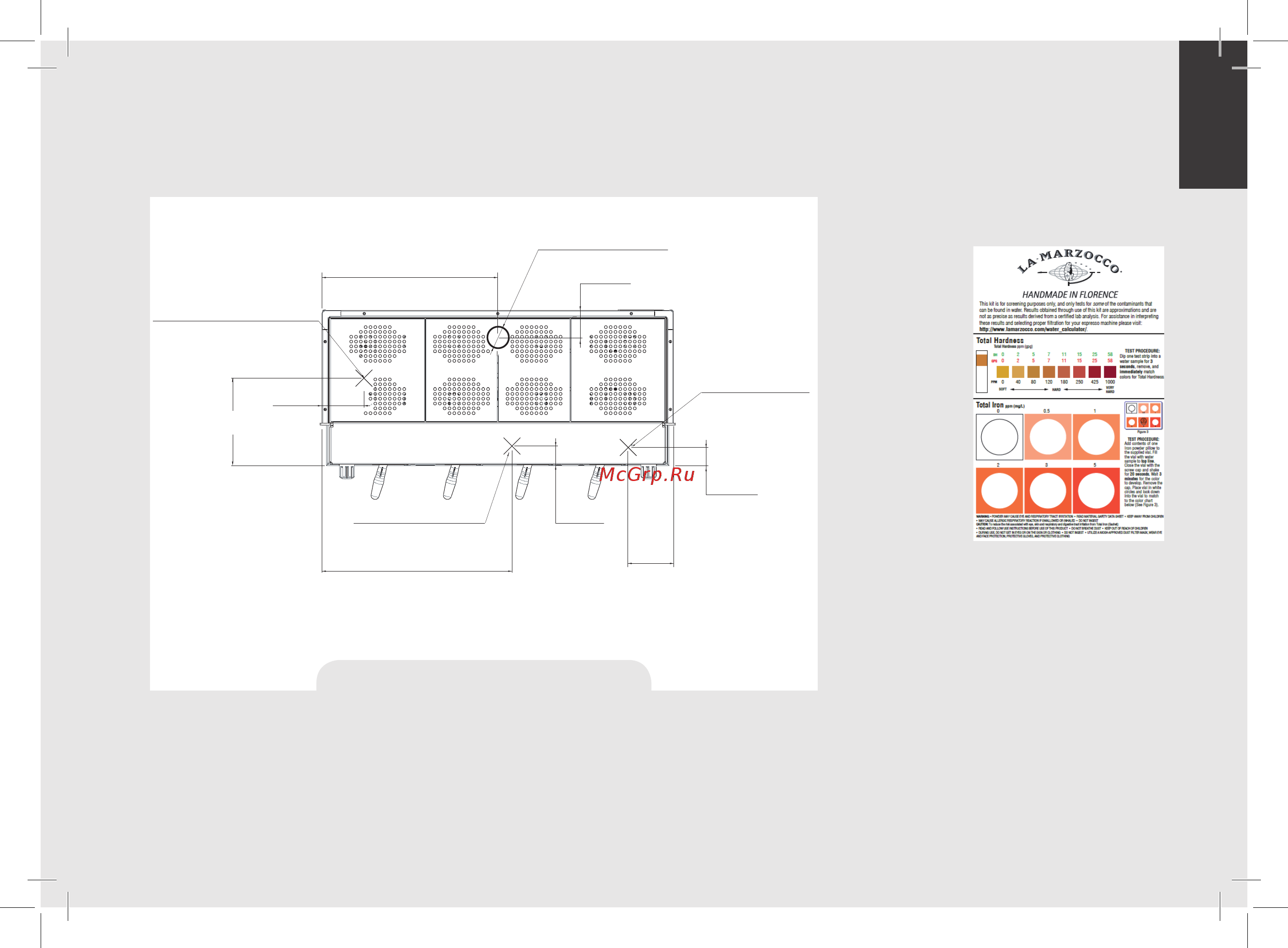

Схема, приведенная ниже демонстрирует рекомендуемое место для
сверления отверстия на рабочей поверхности.
Рис. 5 - Отверстие в рабочей поверхности
Центральная часть
машины
Расположение
шнура питания
FROM ∅100 TO ∅120 mm
FROM ∅4 in. TO ∅4,7 in.
Расположение
сливного патрубка
290 mm
11,5 in.
Шланги для входа воды
140 mm
5,5 in.
170 mm
6,7 in.
630 mm - 24,8 in. (4 груп.)
195 mm - 7,7 in. (1, 2 и3 груп.
65 mm
2,5 in.
150 mm
6 in.
60 mm
2,4 in.
Рекомендуемое
расположение для
отверстия на рабочей
поверхности стола
