2.1 Подключение к электросети

 Электрическая панель управления расположена на передней части корпуса

оборудования. Разъем подключения шнура электропитания находится на задней части

корпуса. Силовой кабель должен иметь провода сечением 2,5 мм².

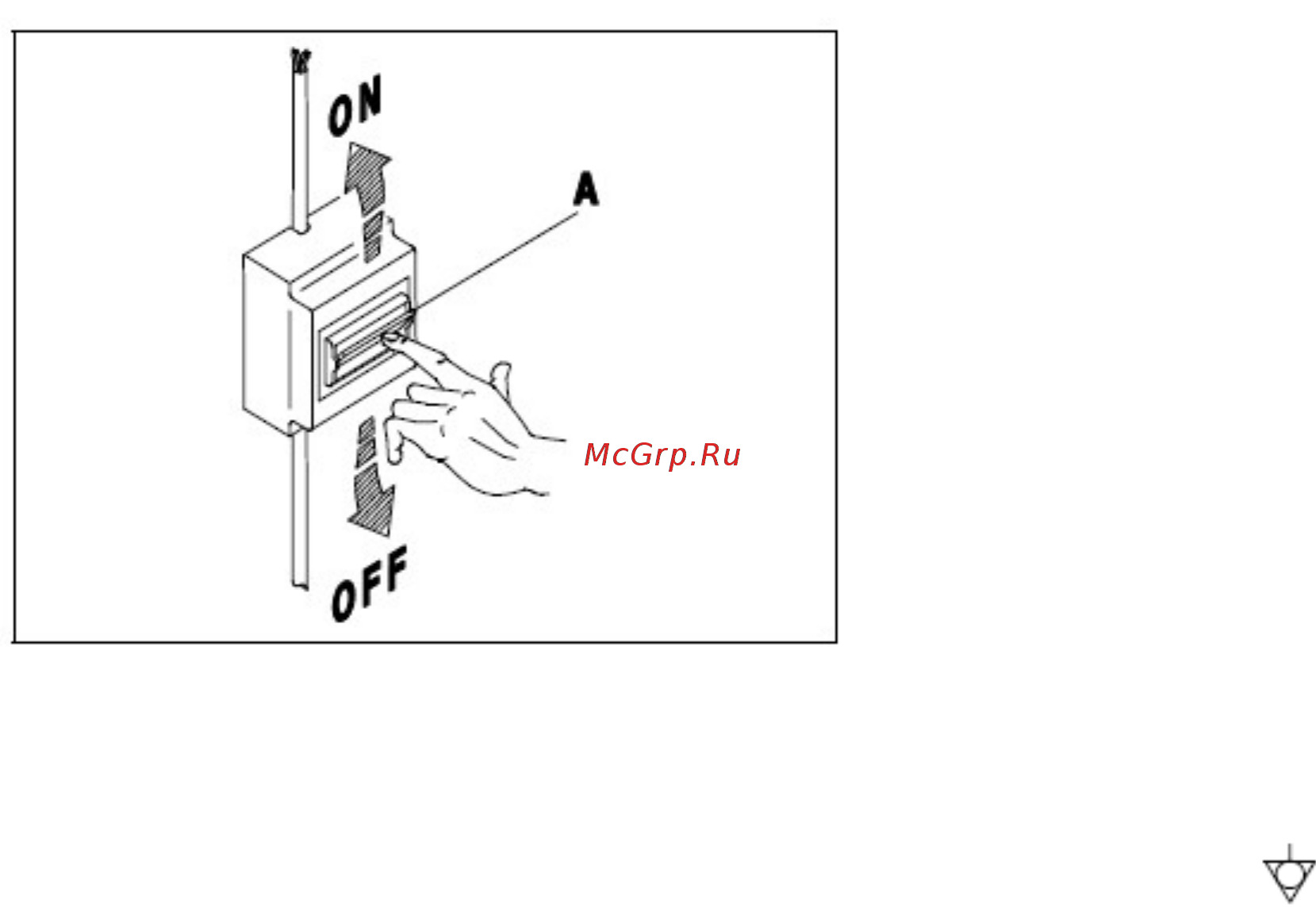

Внимание! В соответствии с требованиями главный выключатель электропитания

(ВКЛ/ВЫКЛ) (А), снабженный предохранителями с соответствующей силой тока (см.

технические характеристики), должен быть установлен между сетью электропитания и

оборудованием. Расстояние между контактами должно быть не менее 3 мм.

Выключатель электропитания (А) должен располагаться в непосредственной близости от

оборудования и к нему должен быть обеспечен легкий доступ.

2.1.1 Заземление

 Оборудование должно быть заземлено. Присоединительный винт заземления

расположен на задней панели корпуса оборудования и помечен символом .

Внимание! Компания-Продавец не несет ответственности и не берет на себя гарантийные

обязательства в случае повреждения оборудования по причине несоответствия этому

требованию или неправильной установки.

2.2 Подключение к водоснабжению

 Оборудование было спроектировано для подключения к холодному или горячему

водоснабжению (максимум 50-55°С) с соответствующим давлением и вентилем подачи

воды, как показано в таблице 2-1, и минимальной подачей воды 10 литров в минуту.

Если давление превышает максимально допустимое, установите редуктор давления,

если давление меньше минимального, установите бустерный насос давления с

максимальной мощностью 0,5 л.с. и производительностью 20 литров в минуту и

высотой напора 15÷20 м. Необходимо измерить давление на входе соленоидного

клапана (см. рис. 2-4). Водопроводные трубы должны иметь внутренний диаметр не

менее 16/18 мм (см. рис. 2-5). Подсоедините водопроводную трубу оборудования к

вентилю подачи воды (B), который предпочтительно расположить вблизи от

оборудования, установив специальный прилагаемый фильтр (B1) (см. рис. 2-2). Мы
