24
Инструкция по эксплуатации

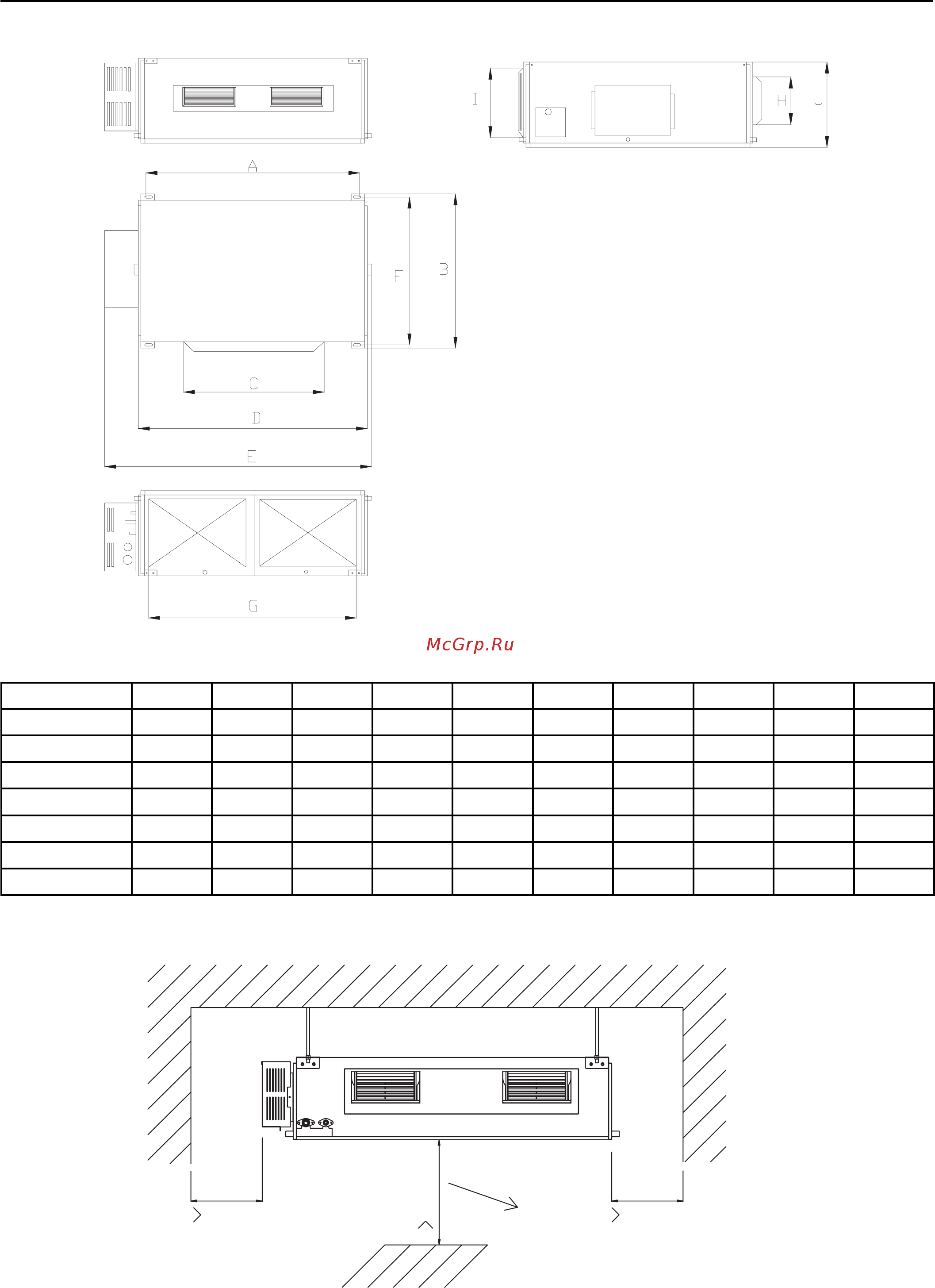

9.2 Габаритные и установочные размеры блоков канального типа
Рис. 9.2
B C D E F G H I J
571 515 790 913 680 750 100 172 220
627 738 894 1012 736 738 125 207 266
395 820 1159 1207 504 1002 160 235 265
635 820 1115 1251 744 980 160 231 290
635 820 1115 1251 744 980 160 231 290
635 820 1115 1251 744 980 160 231 290
Модель
AFH12K3BI 856
A
FH18K3BI 932
AFH24K3BI 1101
AFH36K3BI 1011
AFH42K3BI 1011
AFH48K3BI 1011
AFH60K3BI 1015
679 820 1115 1251 788 980 160 261 330
9.2.1 Требование при размещении блоков канального типа
2500 мм
только для блоков A
FH24 и более
2500 мм
2500 мм
