32
Инструкция по эксплуатации
11 Схемы электрические

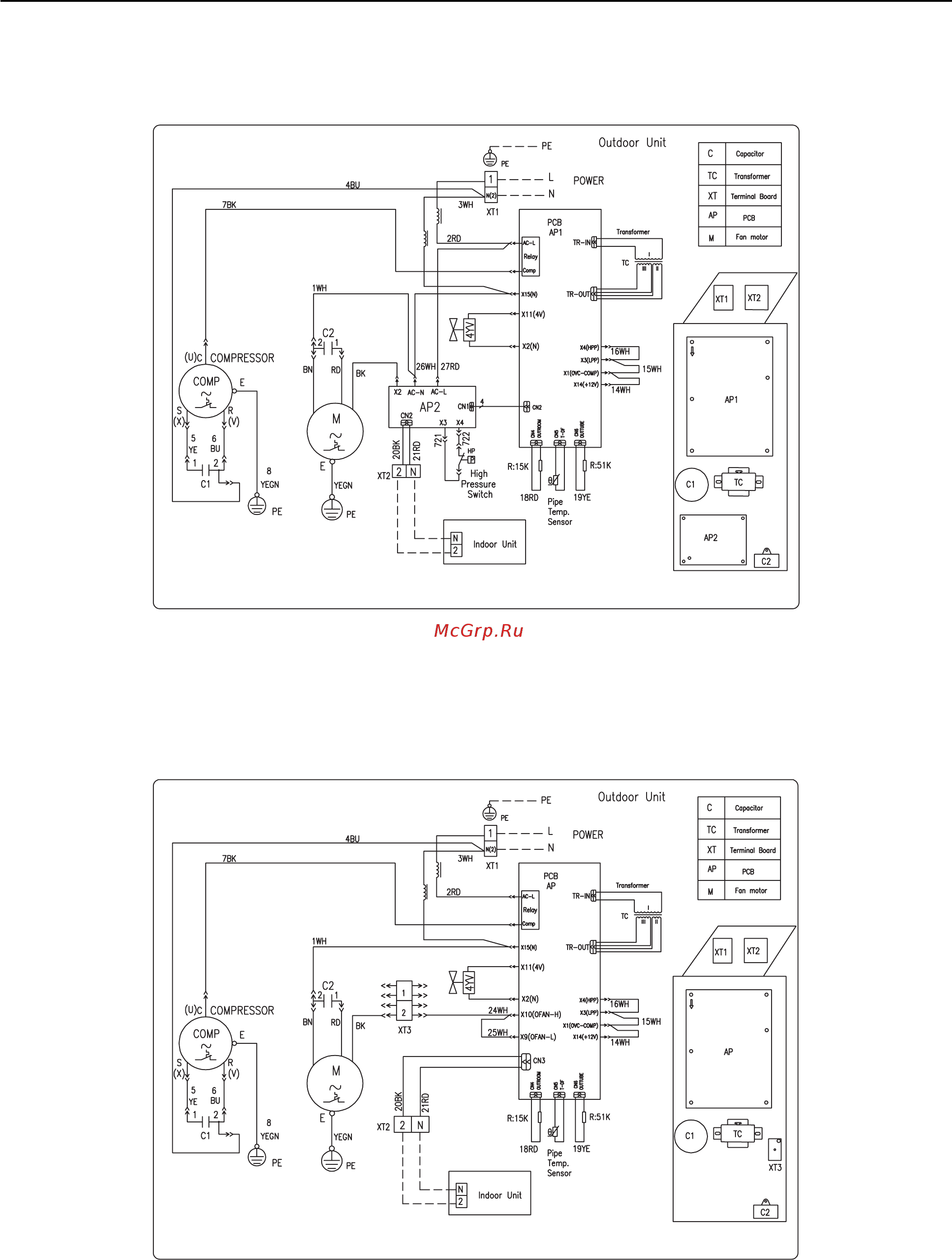

11.1 Схема электрическая общая наружного блока AUHN12NK3AO с установленным
низкотемпературным комплектом
11.1.1 Схема электрическая общая наружного блока AUHN12NK3AO без
низкотемпе-ратурного комплекта
