Установка наружного блока

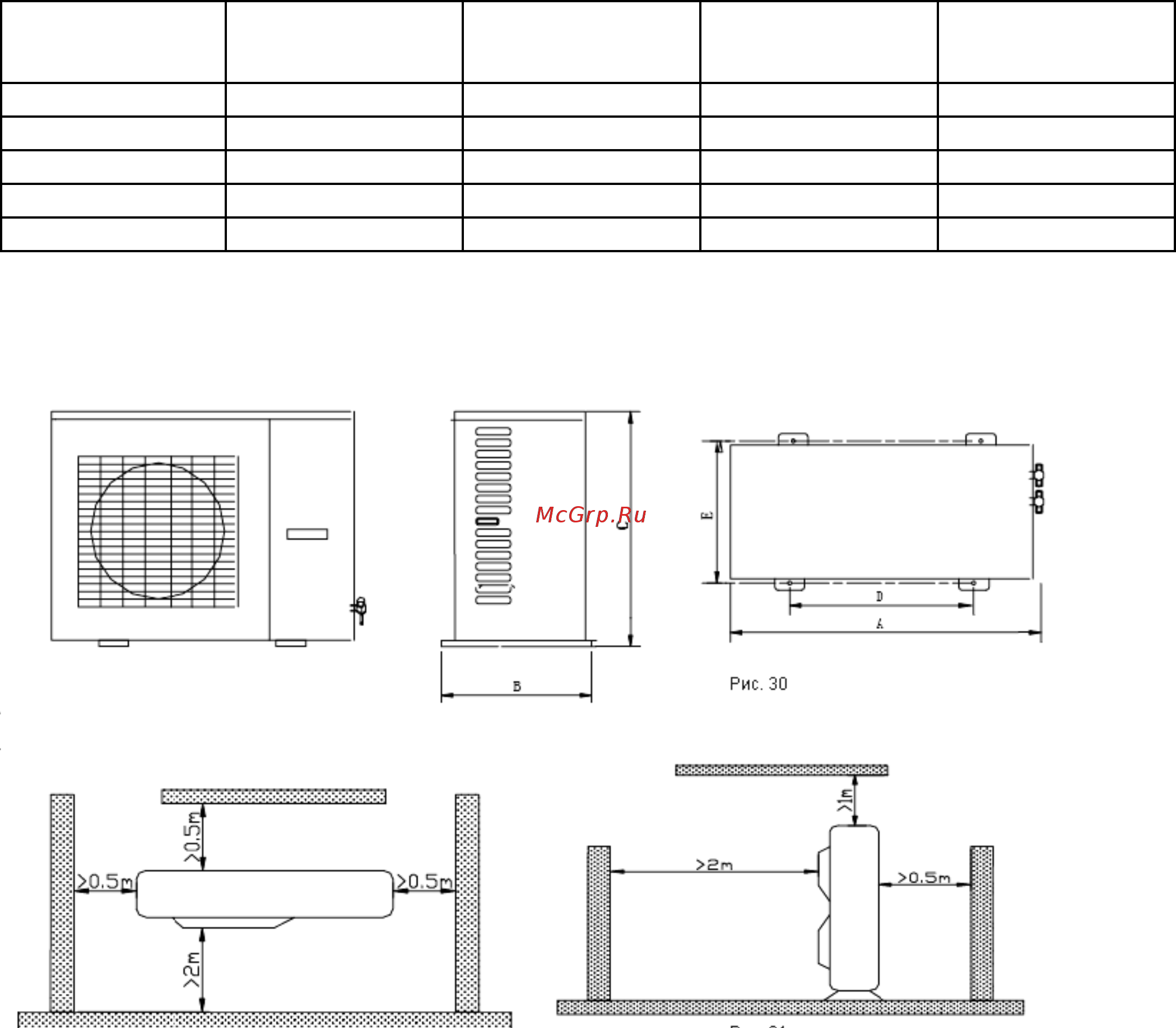

Габаритные размеры наружного блока
Размер/модель AUHN09NK3AO
AUHN12NK3AO
AUHN18NK3AO
AUHN24NK3AO AUHN36NK3AO
AUHN36NM3AO
AUHN43NM3AO
AUHN50NM3AO
AUHN60NM3AO
A 848 1018 1018 950
B 320 412 412 412
C 540 700 840 1250
D 540 572 572 572
E 286 300 378 378
Схема установки наружного блока
Правила установки наружного блока
Чтобы блок работал длительное время без неисправностей и снижения производительности, выберите для
него место, удовлетворяющее следующим требованиям:
Вокруг блока должно быть достаточно свободного места для обслуживания и ремонта. Выбрасываемый 1.
из блока воздух не должен попадать снова внутрь блока.
Размещайте наружный блок в месте с хорошей циркуляцией воздуха, чтобы теплообменник эффективно 2.
охлаждался. Не должно быть препятствий для поступления и выброса воздуха из блока.
Шум наружного блока и выходящий из него горячий воздух не должны мешать владельцам 3.
кондиционера или соседям.
Установите блок на устойчивую прочную поверхность и хорошо закрепите его. Поверхность должна 4.
быть шумоизолирующей и виброизолирующей (нельзя крепить блок к металлической стене).
Не размещайте блок под прямыми солнечными лучами. Лучше установить его под солнцезащитным 5.
навесом.
