Aeronik ATH36K3BI / AUHN36NM3AO [23/40] Габаритные и установочные размеры блоков и требования при размещении

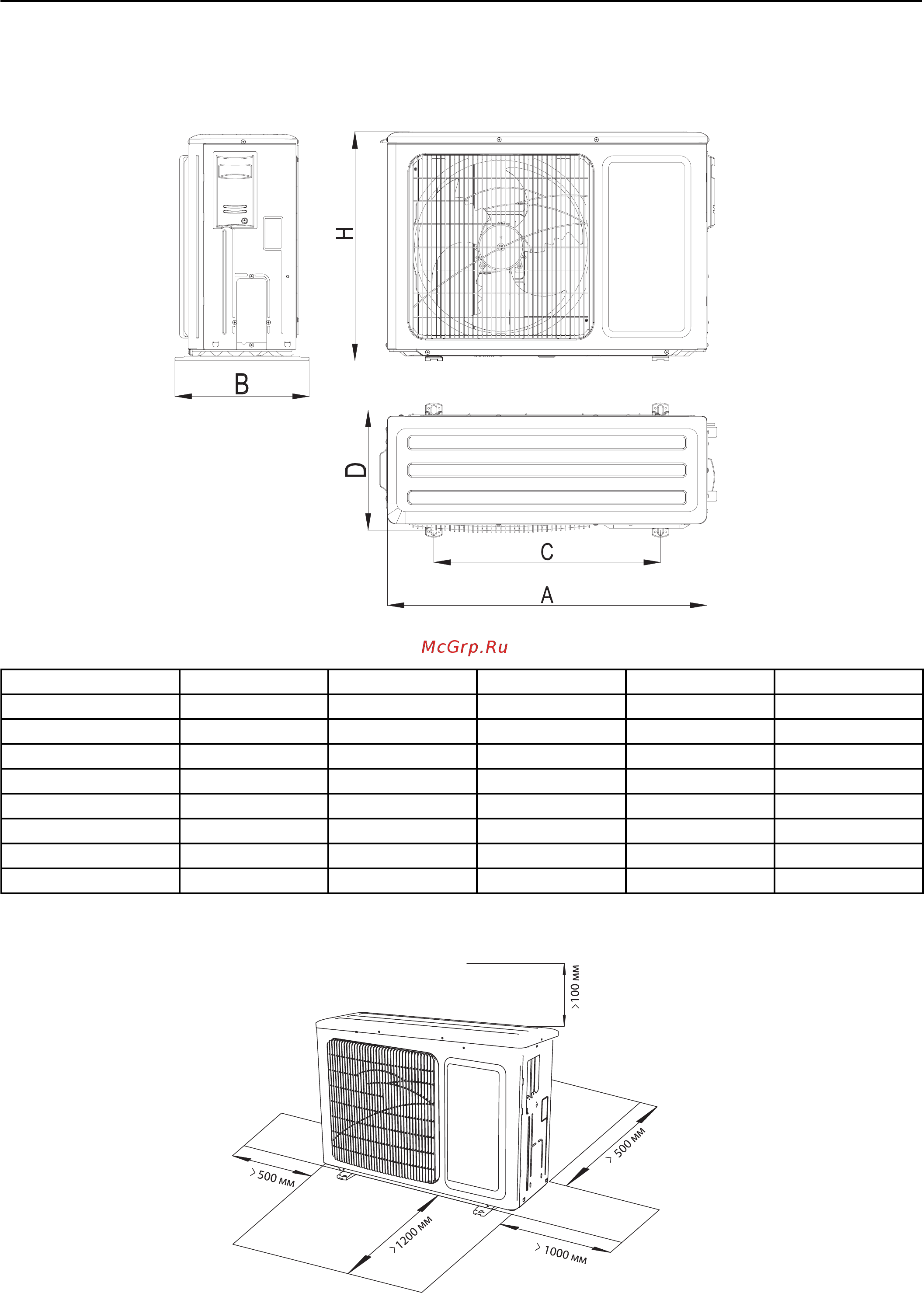

![Aeronik AUHN09NK3AO [23/40] Габаритные и установочные размеры блоков и требования при размещении](/views2/1263868/page23/bg17.png)
23
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
9 Габаритные и установочные размеры блоков и требования
при размещении
9.1 Габаритные и установочные размеры наружных блоков
Рис. 9.1
A B C H D
780 320 540 558 286
780 320 540 558 286
950 412 572 695 378
950 412 572 850 378
950 412 572 850 378
950 412 572 1253 378
950 412 572 1253 378
Модель
AUHN12NK3AO
A
UHN18NK3AO
AUHN24NK3AO
AUHN36NK3AO
AUHN36NM3AO
AUHN42NM3AO
AUHN48NM3AO
AUHN60NM3AO
950 412 572 1253 378
9.1.1 Требование при размещении наружных блоков
