25
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

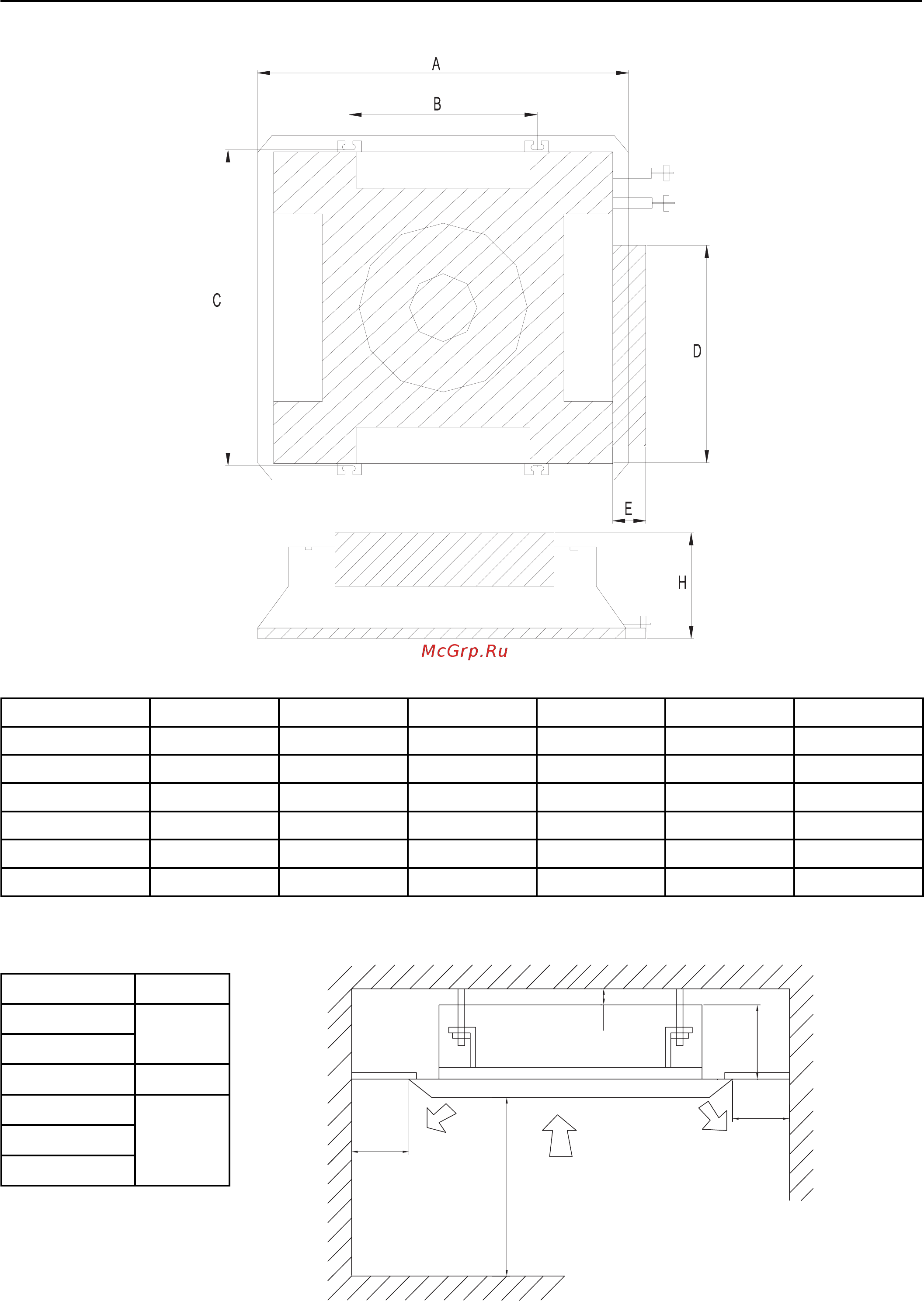

9.3 Габаритные и установочные размеры блоков кассетного типа
Рис. 9.3
H A B C D E
245 650 400 606 440 66
245 650 400 606 440 66
275 950 680 840 720 76
345 950 680 840 720 76
345 950 680 840 720 76
Модель
AKH12K3BI
A
KH18K3BI
AKH24K3BI
AKH36K3BI
AKH42K3BI
AKH48K3BI
345 950 680 840 720 76
9.3.1 Требование при размещении блоков кассетного типа
H, мм
230
260
320
Модель
AKH12K3BI
AKH18K3BI
AKH24K3BI
AKH36K3BI
AKH42K3BI
AKH48K3BI
≥1500
≥1500
≥1800
H
>20
Размерность: мм
