Газовые тепловентиляторы серии ГУ
В комплект устройства входит:
► Подающий патрубок и болты для соединения с воздуховодами или заслонкой для отсечения
пламени;
► Раструб для отбора наружного воздуха и болты для крепления к устройству;
► Тюбик силикона и клейкое уплотнение для герметизации выходного патрубка и
воздухозаборного раструба;
► Напольный пульт ДУ с кнопкой режимов «лето/зима», светодиод для сигнализации блокировки
и кнопка сброса, плюс 5 метров кабеля;
► Дымоход длиной 600 мм с противодождевым козырьком и патрубок для слива конденсата;
► Колено для всасывания воздуха для горения, противодождевое.
► Каналы для отбора воздуха горения и отвода газов с соединениями и терминалами.
Аксессуары под заказ (опции):
► Заслонка для отсечения пламени REI 120;
► Противовибрационная муфта для соединения между устройством и заслонкой для отсечения
пламени;
► Подающая решетка с рамой для крепления к стене;
► Фильтр для отбора воздуха (устанавливается напрямую на раструбе для воздуха);
► Монтажные консоли для крепления на стене с контрпластиной;
► Микровыключатель для заслонки отсечения пламени;
► Механический термостат воздуха;

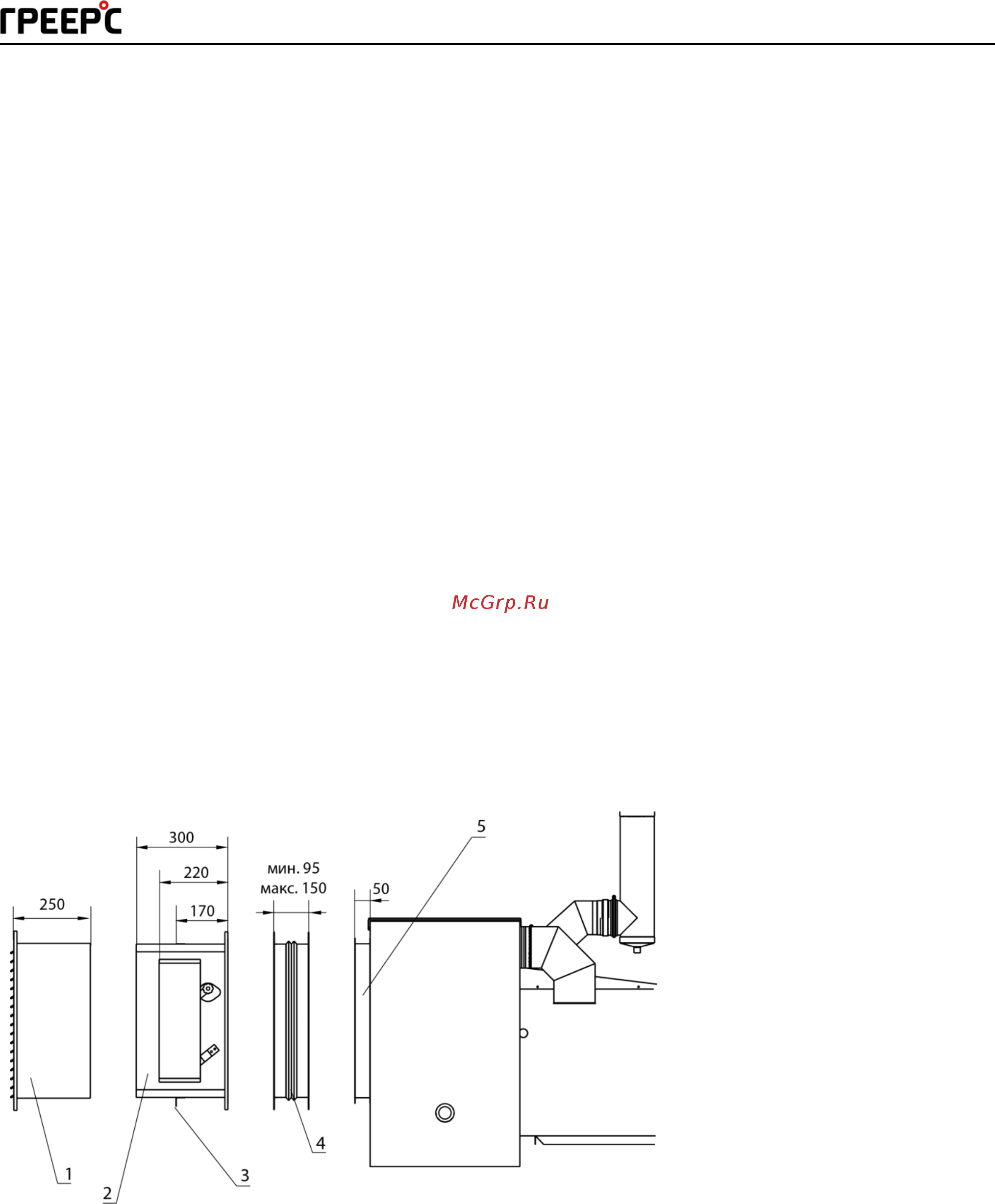

Рис. 1. Размеры аксессуаров
Вид сбоку
1 – подающая решетка
2 – заслонка для отсечения пламени
3 – уровень стены
4 – противовибрационная муфта
5 – подающий патрубок
Содержание
