Газовые тепловентиляторы серии ГУ

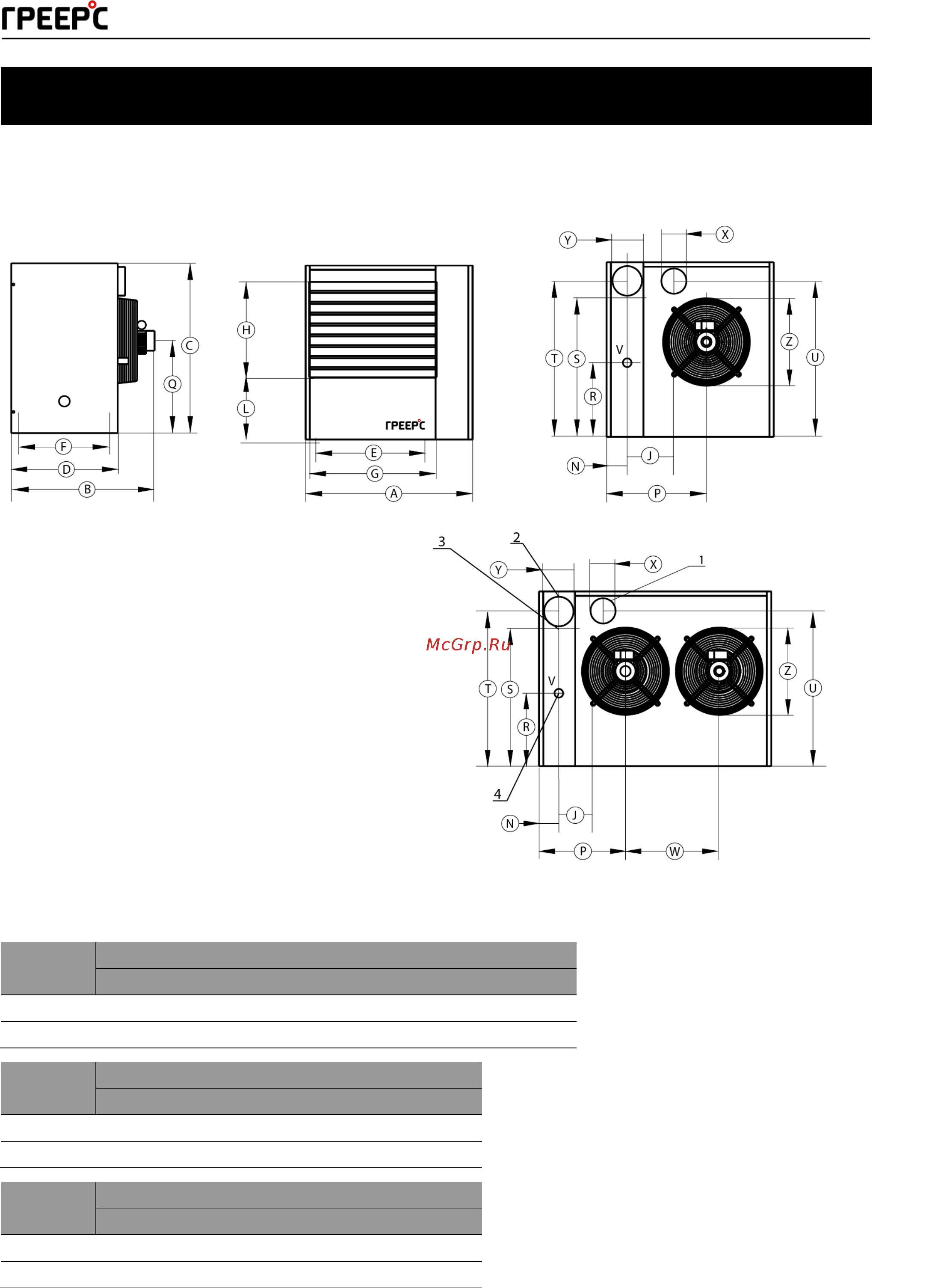

Габариты ГУ-40 и ГУ-60 без патрубка и раструба для воздуха
Вид сбоку
Вид спереди
Вид сзади ГУ 40
Модель
Размеры, мм
A
B
C
D
E
F
G
H
ГУ-40
880
700
800
490
620
405
690
430
ГУ-60
1270
670
800
490
1010
405
1080
430
Модель
Размеры, мм
J
L
N
P
Q
R
S
ГУ-40
215
285
95
515
435
340
600
ГУ-60
215
285
95
468
435
340
600
Модель
Размеры, мм
T
U
V
W
X
Y
Z
ГУ-40
715
714
1/2
-
113
133
410
ГУ-60
715
714
3/4
495
113
133
410
Габариты
1 – дымоход
2 – воздух горения
3 – сетевой разъем
4 – газовое соединение
Вид сзади ГУ 60
