Cold Vine C18-KBT1 [6/12] Тип а

ПЕРЕНАВЕШИВАНИЕ ДВЕРИ

вери изделия перенавешиваемые (двусторонние), при поставке с фабрики петли двери

всегда справа. Набор для переустановки петель на левую сторону прилагается к изделию (в

коробке).

Тип А

1 2

3 4

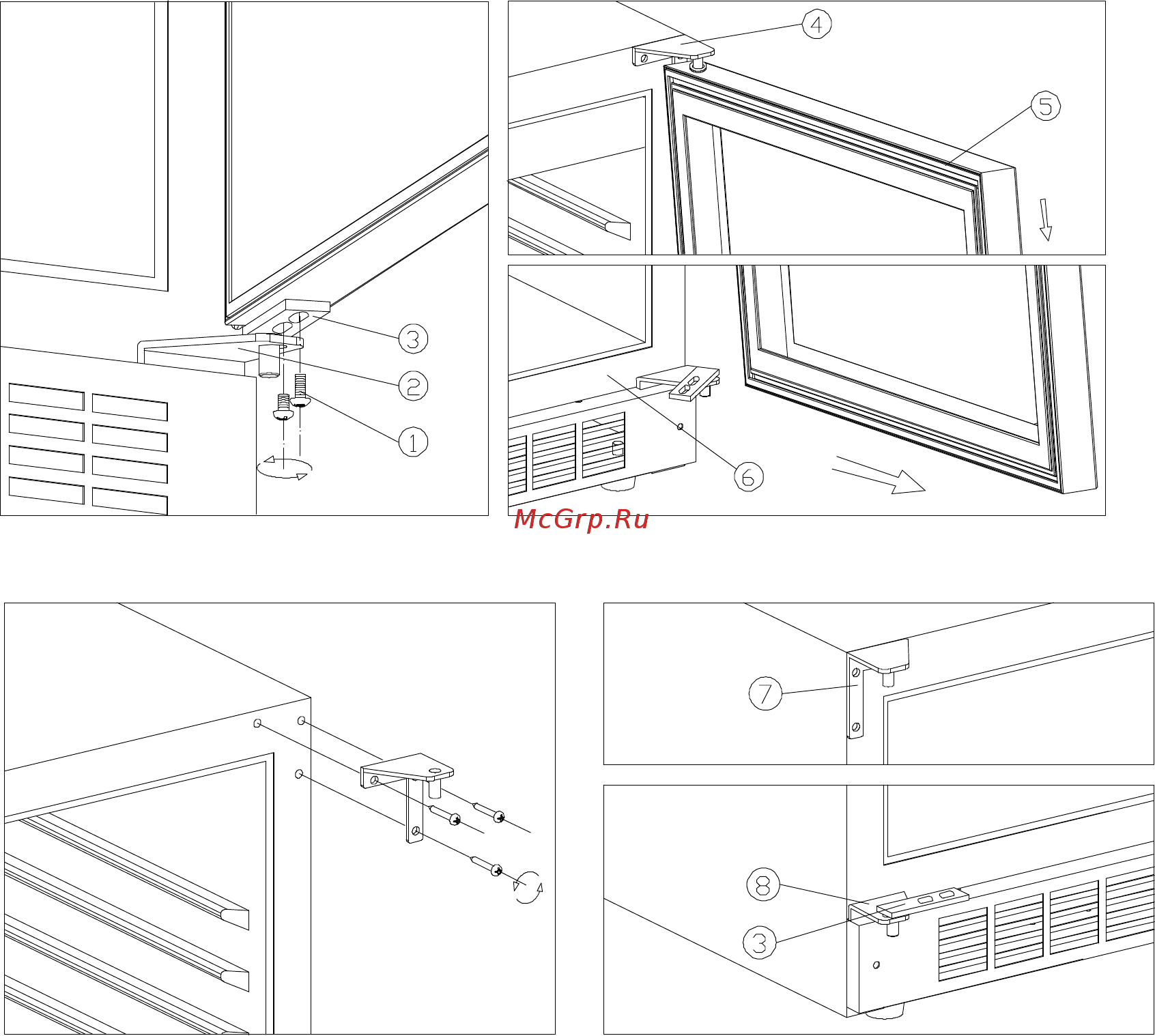

1. Фиксирующие винты

2. Нижняя петля (правая)

3. Дверная ось

4. Верхняя петля (правая)

5. Дверь

6. Корпус изделия

7. Верхняя петля (левая)

8. Нижняя петля (левая)

• Отвинтить винты (1); (рис.1) удалить двеную ось, расположенную снизу.

• Крепко держа дверь, вытолкнуть дверь (5) наружу и снять ее (рис.2)

• Вытащить 3 болта и вынуть правую верхнюю петлю (2); (рис.3)

• Зафиксировать верхнюю левую петлю и нижнюю левую петлю болтами как указано на

рис.4

• Установить дверь так же, как она была снята, и установить на место дверную ось.
