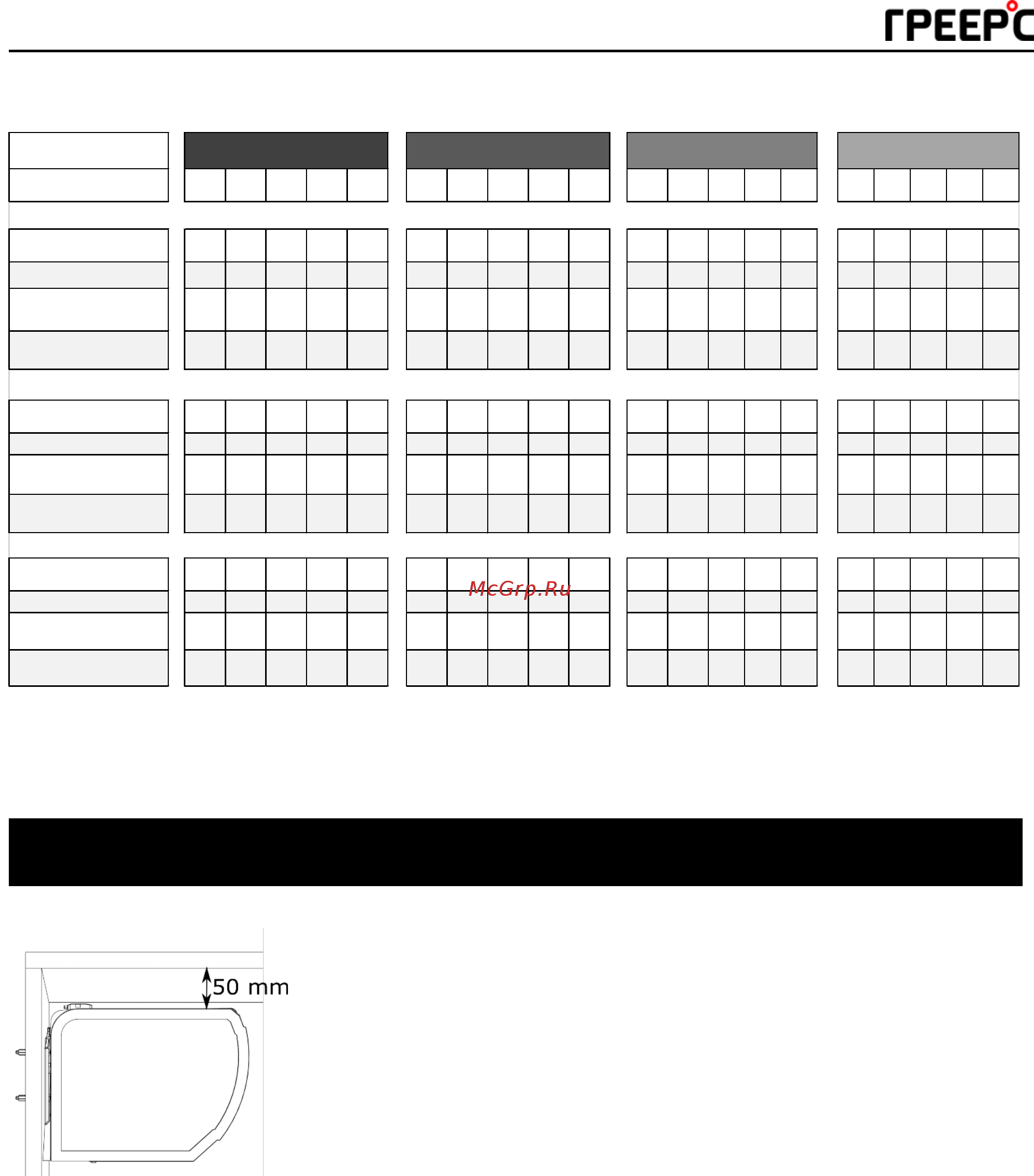

![Греерс ЗВ-200В [8/15] Рекомендации по монтажу](/views2/1335089/page8/bg8.png)
Воздушные завесы серии ЗВ
ЗВ – 200 В
Рекомендации по монтажу
Завеса предназначена для горизонтальной установки. Следует сохранить
минимальные расстояния между устройством и потолком.
Парамет ры
теплоносителя (
о
С)
Температура воздуха
на входе (
о
С)
0
5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Производительност ь (кВт)
37,1 34,8 32,5 30,2 27,9 32,1 29,8 27,5 25,1 22,8 27,1 24,8 22,4 20 17,6 22 19,7 17,3 14,9 12,5
Расх од в оды (л/ч)
1638 1538 1436 1333 1229 1411 1310 1207 1104 1000 1185 1084 981 877 772 961 859 755 650 543
Гидравлическое
сопрот ивление (кПа)
53,5 47,6 42 36,7 31,7 41,9 36,6 31,6 26,8 22,4 31,5 26,8 22,4 18,2 14,6 22,4 18,3 14,5 11,1 8,1
Температура воздуха на
выходе (
о
С)
36,5 39,5 42 44,5 47 31,5 34,5 37 39,5 42 26,5 29,5 32 34,5 37 22 24,5 27 29,5 32
Произв одительность (кВт)
34 31,9 29,8 27,6 25,5 29,4 27,3 25,1 23 20,8 24,8 22,7 20,5 18,3 16,1 20,2 18 15,9 13,6 11,4
Расх од в оды (л/ч)
1498 1406 1313 1219 1125 1290 1198 1105 1010 915 1084 991 897 802 706 879 786 691 595 497
Гидравлическое
сопрот ивление (кПа)
45,4 40,5 35,7 31,2 26,9 35,6 31,1 26,9 22,9 19,1 26,8 22,8 19,1 15,6 12,4 19,1 15,6 12,4 9,5 6,9
Температура воздуха на
выходе (
о
С)
38,5 41 43,5 46 48,5 33,5 36 38,5 41 43,5 28 30,5 33 35,5 38 23 25,5 28 30,5 33
Произв одительность (кВт)
31,4 29,5 27,5 25,6 23,6 27,2 25,2 23,3 21,3 19,3 22,9 21 19 17 14,9 18,7 16,7 14,7 12,6 10,6
Расх од в оды (л/ч)
1386 1301 1215 1128 1040 1194 1108 1022 935 847 1003 917 830 743 654 813 727 639 550 460
Гидравлическое
сопрот ивление (кПа)
39,4 35,1 31 27,1 23,4 30,9 27 23,3 19,9 16,6 23,3 19,8 16,6 13,6 10,8 16,6 13,6 10,8 8,3 6
Температура воздуха на
выходе (
о
С)
40,5 43 45 47,5 50 35 37,5 40 42 44,5 29,5 32 34,5 36,5 39 24 26,5 29 31 33,5
Расход воздуха 3000 м
3
/ч, 3-ая скорость
Расход воздуха 2600 м
3
/ч, 2-ая скорость
Расход воздуха 2300 м
3
/ч, 1-ая скорость
Вода 90/70
Вода 80/60
Вода 70/50
Вода 60/40
8
