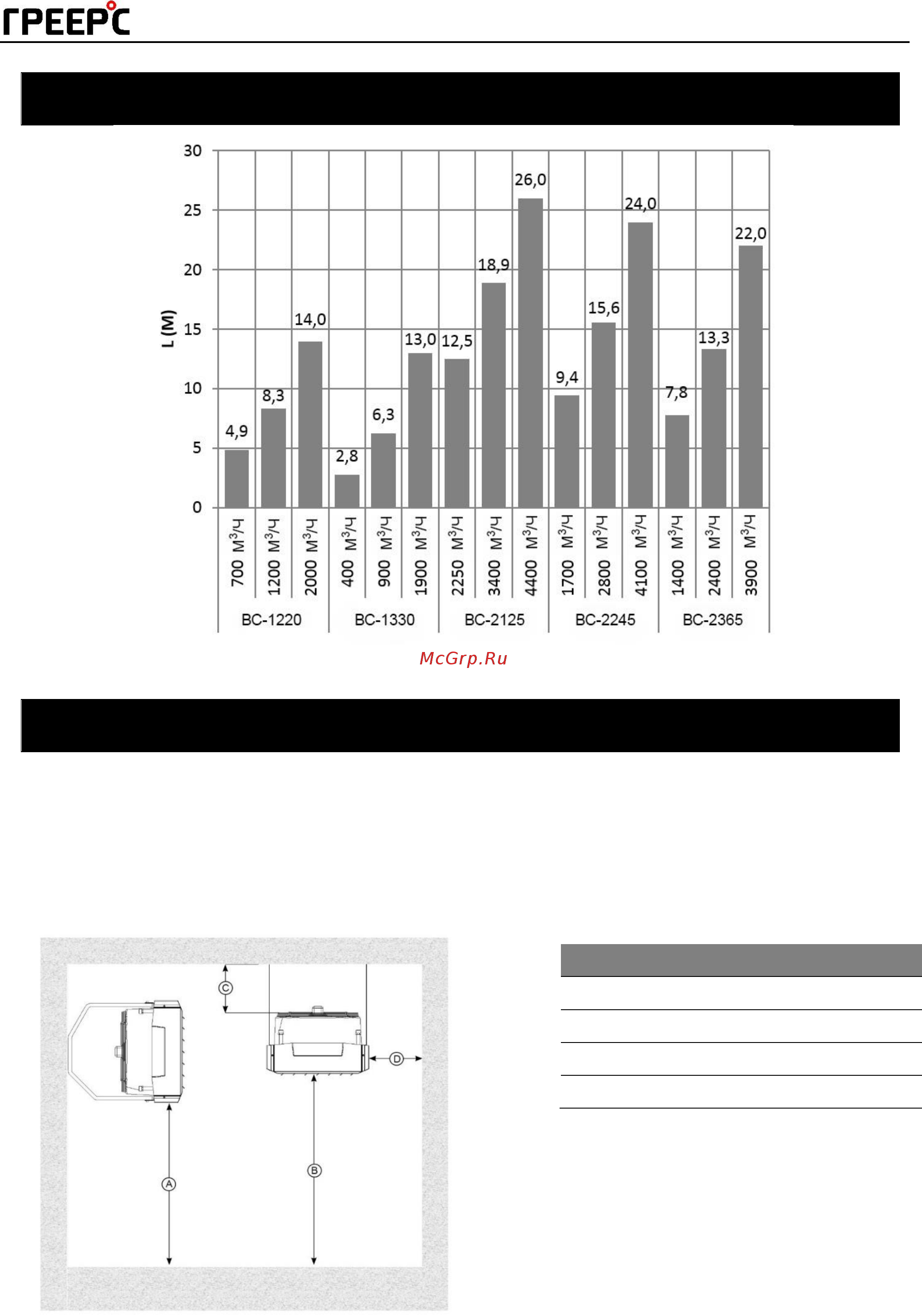

Водяные тепловентиляторы серии ВС
Длина струи воздуха
L – длина струи изотермического воздуха при граничной скорости 0,5 м/с
Рекомендации по монтажу
1. Тепловентилятор можно устанавливать на вертикальных или горизонтальных перегородках.
Во время установки необходимо соблюдать рекомендуемые расстояния до ближайших
конструкций (рис.1).
2. Для установки под перекрытием крепежные держатели необходимо прикрепить в углах
тепловентилятора. Их запрещается устанавливать в других местах (рис. 2).
Рис. 1. Рекомендуемые расстояния для монтажа
Размер, мм
ВС 1220 | 1330
ВС 2125 | 2245 | 2365
A
max 3,0
2,5-8,0
B
2,5-5,0
2,5-10,0
C
min 0,3
min 0,3
D
min 0,5
min 0,5
