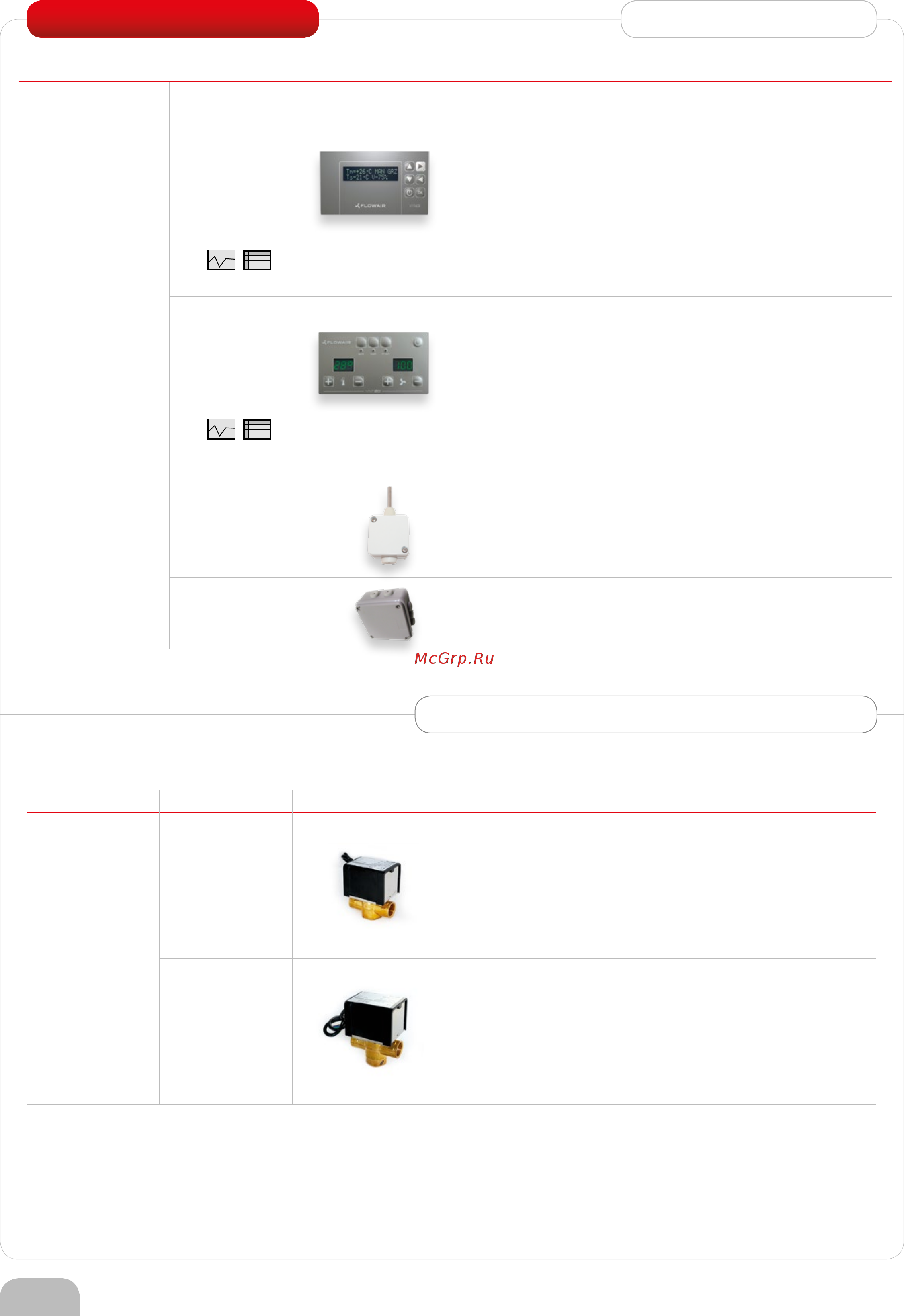

МОДУЛЬНОЕ УПРАВЛЕНИЕ / УПРАВЛЕНИЕ ON/OFF
МОДУЛЬНОЕ УПРАВЛЕНИЕ
Категория Символ Внешний вид Технические данные
командоконтроллеры
0-10 В
VNTLCD
командоконтроллер
вентилятора
со встроенным
комнатным
термостатом
и недельным
таймером
стр.20 стр.24
Напряжение питания: 230В/50Гц
Степень защиты: IP20
Диапазон настройки температуры: +5...+ 50°C
Диапазон рабочей температуры: -10 … +60°C
Выходной управляющий сигнал: аналоговый 0–10 В
Способ регулировки оборотов: управляющая клавиатура,
дисплей LCD
Диапазон регулировки оборотов: 0–100%
Датчик температуры: внутр. (опц. внеш. PT-1000)
Макс.нагрузка на клеммы: индуктивная 3 А, резистивная 8 А
Размеры (ВхШхГ): 70x120x25 мм
Макс. сечение провода: 2 мм
2
VNT20
командоконтроллер
вентилятора
со встроенным
комнатным
термостатом
стр.20 стр.24
Напряжение питания: 230В/50Гц
Степень защиты: IP20
Диапазон настройки температуры: +5...+ 35°C
Диапазон рабочей температуры: -10 … +60°C
Выходной управляющий сигнал: аналоговый 0–10 В
Способ регулировки оборотов: управляющая клавиатура, дисплей LED
Диапазон регулировки оборотов: 0–100%
Датчик температуры: внутр. (опц. внеш. PT-1000)
Макс.нагрузка на клеммы: индуктивная 3 А, резистивная 8 А.
Размеры (ВхШхГ): 70x120x25 мм
Макс. сечение провода: 2 мм
2
дополнительные
аксессуары
PT-1000 IP65
внешний датчик
температуры IP65
Степень защиты: IP65
Диапазон рабочей температуры: -50 … +110°C
Макс. сечение провода: 2 мм
2
R10
распределитель
сигнала
Степень защиты: IP54
Диапазон рабочей температуры: 0 … +40°C
Макс. сечение провода: 2 мм
2
v
Категория Символ Внешний вид Технические данные
клапаны
SRQ2d-3/4
SRQ2d-1/2
двухходовой
клапан 3/4” | 1/2”
с сервоприводом
Степень защиты: IP20
Напряжение питания: 200–240 В 50/60 Гц
Макс. температура теплоносителя: +93°C
Макс. рабочее давление: 1,6 MПa
Kvs: 3/4” - 6,5 м
3
/ч; 1/2” - 3,0 м
3
/ч
Установка: на возврате (выходе) воды из теплообменника
Время открытия/закрытия: 18 сек. /5 сек.
Размеры (ВхШхГ): 3/4” - 112x86x66
1/2” - 108x86x66
SRQ3d-3/4
SRQ3d-1/2
трехходовой
клапан 3/4” | 1/2”
с сервоприводом
Степень защиты: IP20
Напряжение питания: 200–240 В 50/60 Гц
Макс. температура теплоносителя: +93°C
Макс. рабочее давление: 2 MПa
Kvs: 3/4” - 6,5 м
3
/ч; 1/2” - 3,4 м
3
/ч
Установка: на подаче (входе) теплоносителя в теплообменник
Время открытия/закрытия: 18 сек. /5 сек.
Размеры (ВхШхГ): 3/4” - 122x86x66
1/2” - 118x86x66
v
