Alan 100+ [5/8] Установка трансивера

7 - Светодиод RX. Зажигается, когда трансивер находится в

режиме приема.

8 - Светодиод ТХ. Зажигается, когда трансивер находится в

режиме передачи (при нажатии на тангенту микрофона).

9 - 10 Кнопки выбора канала. (CHANNEL = КАНАЛ) - служит для выбора

канала радиосвязи.

При нажатии кнопки 9 (UP = ВВЕРХ) номер канала увеличивается

на 1,

При нажатии кнопки 10 (DOWN = ВНИЗ) - уменьшается.

6.2. ЗАДНЯЯ ПАНЕЛЬ (рис. 2).

11 - Разъем ANT. Для подключения радиочастотного кабеля

антенны.

12 - Разъем EXT. SPKR. Для подключения внешнего громко-

говорителя. При этом встроенный громкоговоритель трансивера авто-

матически отключается.

13 - Кабель питания 13,8В постоянного тока.

Красный провод - "плюс",

Черный - "минус".

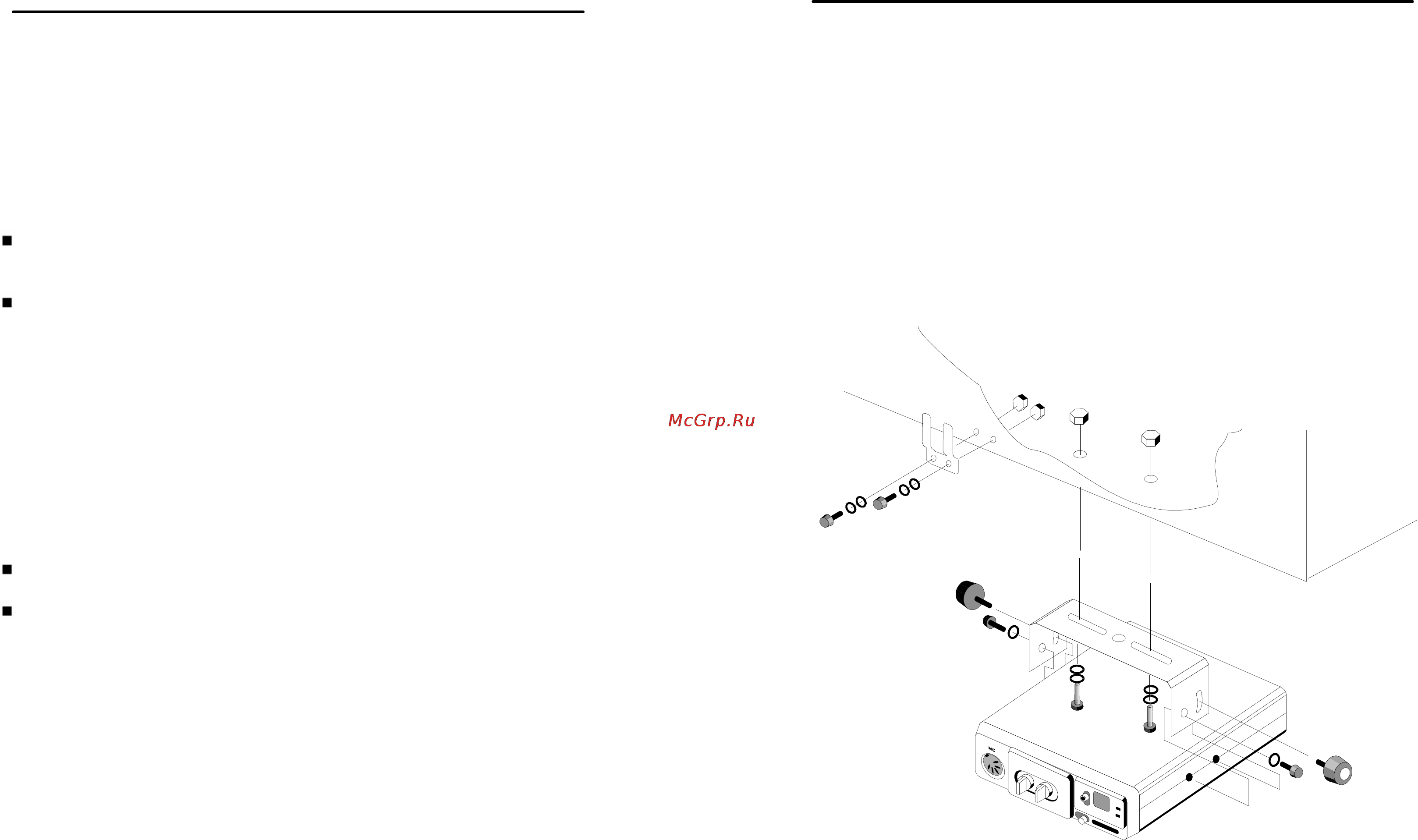

3. УСТАНОВКА ТРАНСИВЕРА.

Безопасность и удобство использования являются основными требованиями,

которые необходимо учитывать при установке любого мобильного

радиооборудования на автомобиле (судне). Все органы управления

трансивером должны быть доступны пользователю так, чтобы не мешать

управлению автомобилем. Убедитесь, что соединительные кабели не мешают

пользоваться педалями тормоза, сцепления и газа. Необходимо также

позаботиться и об удобстве пассажиров (например, останется ли достаточно

пространства для размещения ног). Важным требованием является также

быстрота и легкость извлечения трансивера из места его установки при

необходимости обслуживания и настройки.
