FLOWAIR LEO INOX 45M [24/68] Гидравлическое подключение
![FLOWAIR LEO INOX 45M [24/68] Гидравлическое подключение](/views2/1335105/page24/bg18.png)
24
Воздушное отопление и вентиляция
Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C
Tp1 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2
°C кВт л/ч кПа °C кВт л/ч кПа °C кВт л/ч кПа °C кВт л/ч кПа °C
LEO INOX 25
V = 4400 м
3
/ч
0 26,7 1179 11,6 18,0 22,7 999 8,8 15,5 18,7 819 6,3 12,5 14,6 637 4,2 10,0
5 25,0 1101 10,2 22,0 21,0 921 7,6 19,0 16,9 741 5,3 16,5 12,8 558 3,3 13,5
10 23,2 1024 8,9 25,0 19,2 843 6,5 23,0 15,1 662 4,3 20,0 11,0 478 2,5 17,5
15 21,4 946 7,7 29,5 17,4 765 5,4 26,5 13,3 583 3,4 24,0 9,1 396 1,8 21,0
20 19,7 868 6,6 33,0 15,6 686 4,5 30,5 11,5 502 2,6 27,5 7,2 312 1,2 24,5
LEO INOX 45
V = 4100 м
3
/ч
0 45,0 1986 15,2 32,5 38,5 1693 11,7 27,5 32,0 1402 8,6 23,0 25,5 1110 5,9 18,5
5 42,1 1958 13,4 35,5 35,6 1565 10,2 30,5 29,1 1273 7,2 26,0 22,5 980 4,7 21,0
10 39,2 1730 11,8 38,0 32,7 1437 8,7 33,5 26,1 1144 6,0 29,0 19,5 849 3,6 24,0
15 36,3 1603 10,3 41,0 29,8 1308 7,3 36,0 23,2 1014 4,8 31,5 16,5 717 2,7 27,0
20 33,4 1475 8,8 43,5 26,8 1179 6,1 39,0 20,2 883 3,7 34,0 13,3 581 1,9 29,5
LEO INOX 65
V = 3900 м
3
/ч
0 65,5 2892 21,3 50,0 56,5 2481 16,6 43,0 47,3 2071 12,3 36,0 38,1 1659 8,6 29,0
5 61,4 2712 18,9 51,5 52,3 2300 14,4 44,5 43,2 1889 10,4 37,5 33,8 1475 6,9 30,5
10 57,3 2529 16,7 53,0 48,2 2116 12,4 46,5 38,9 1704 8,7 39,5 29,5 1288 5,4 32,5
15 53,1 2344 14,5 55,0 44,0 1931 10,5 48,0 34,7 1517 7,0 41,0 25,2 1097 4,1 34,0
20 48,9 2159 12,5 56,5 39,7 1744 8,8 50,0 30,3 1328 5,5 43,0 20,7 902 2,9 35,5
Тепловые мощности
Технические характеристики, касающиеся других параметров теплоносителя можно узнать у вашего менеджера по телефону.
V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 – температура воды на входе в теплообменник
Tw2 – температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике

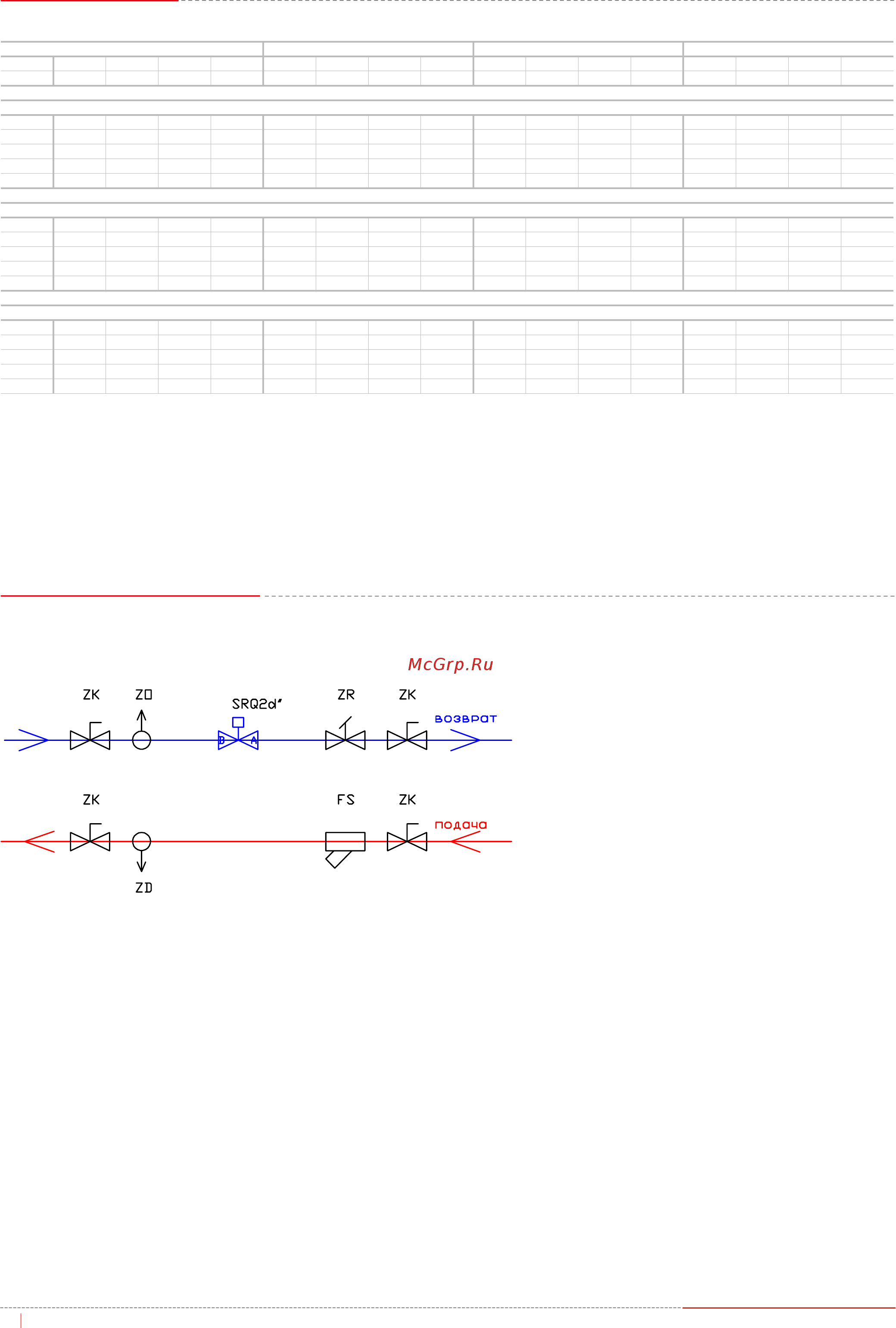

Гидравлическое подключение воздухонагревателей LEO INOX
Гидравлическое подключение
ZK - запорный клапан
ZO - дренажный клапан
ZD - осушительный клапан
FS - сетчатый фильтр
ZR - балансировочный клапан
SRQ2d - 2-х ходовой клапан с приводом вкл./выкл.
LEO INOX
