FLOWAIR LEO AGRO HP [10/16] Схемы подключения

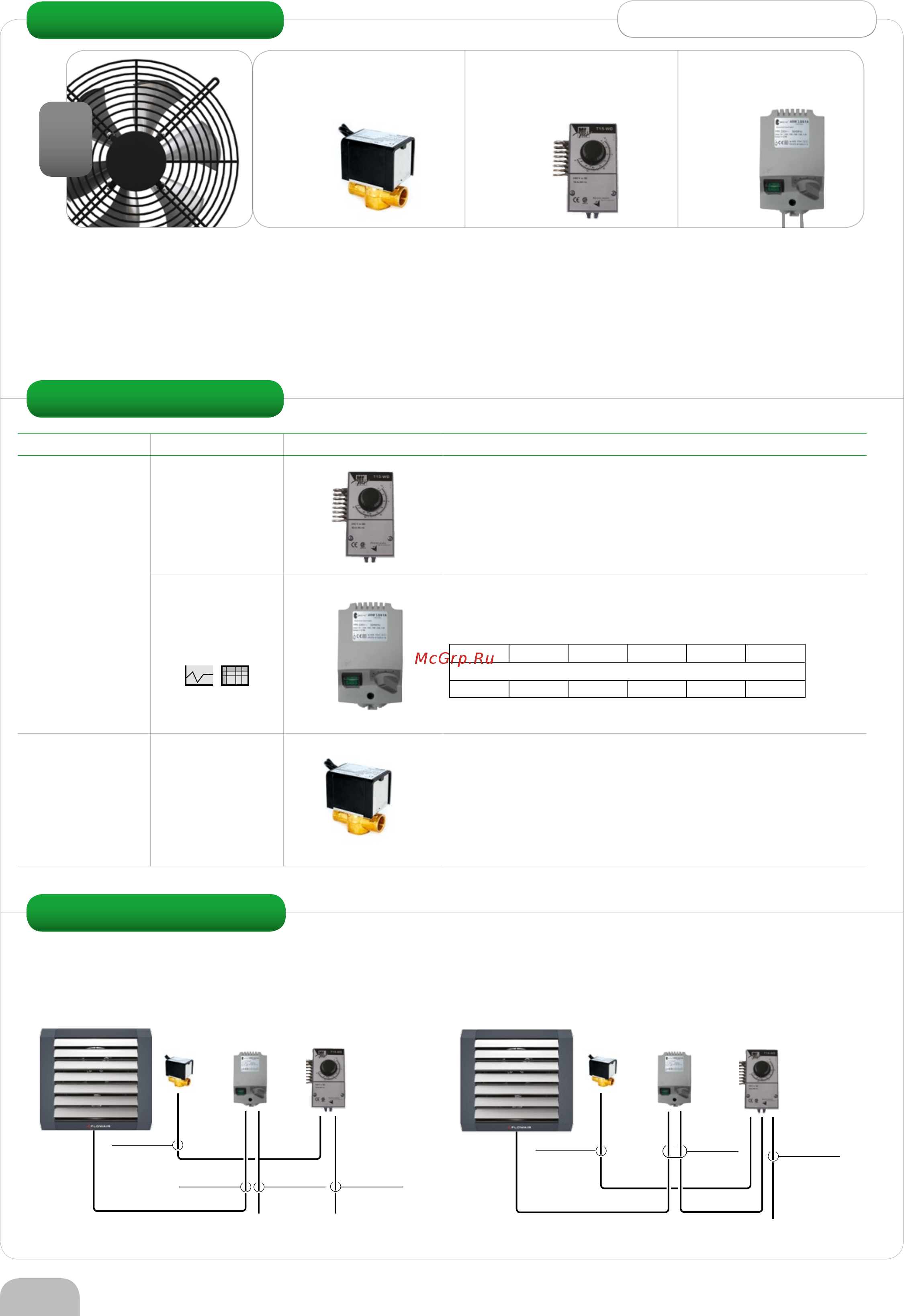

![FLOWAIR LEO AGRO HP [10/16] Схемы подключения](/views2/1335234/page10/bga.png)
AGRO | 10
ЭЛЕМЕНТЫ АВТОМАТИКИ
СХЕМЫ ПОДКЛЮЧЕНИЯ
АВТОМАТИКА
Категория Символ Вид Технические параметры
регуляторы
скорости
R55
комнатный
термостат
с повышенной
степенью защиты
Диапазон настройки температуры: 0 ... +40
о
C
Степень защиты: IP55
Макс.нагрузка на клеммы: индуктивная 4 А, резистивная 16 А
Размеры (ВхШхГ): 130x105x86 мм
TRd
5-ступенчатый
регулятор скорости*
стр. 11 стр. 11
Напряжение питания: 230 В 50/60 Гц
Степень защиты: IP54
Диапазон рабочей температуры: 0 ... +40
o
C
Степени регуляции:
скорость 1 2 3 4 5
Ur [В] / Ir [A]
TRd 115/3,3 135/3,3 155/3,3 180/3,5 230/3,5
Вес: 2,7 кг
Размеры (ВхШхГ): 185x102x100 мм
клапаны
SRQ2d
двухходовой клапан
¾” с сервоприводом
Степень защиты: IP20
Напряжение питания: 200–240 В 50/60 Гц
Макс. температура теплоносителя: +93
o
C
Макс. рабочее давление: 1,6 MПa
Kvs (коэффициент пропускания): 6,5 м
3
/ч
Установка: на возврате (выходе) воды из теплообменника
Время открытия/закрытия: 18 с/5 с
Размеры (ВхШхГ): 112x86x66 мм
v
• комнатный термостат R55 управляет работой клапана SRQ2d
• 5-ступенчатый регулятор скорости TRd может изменять
обороты вентилятора
• комнатный термостат R55 управляет работой клапанов SRQ2d
и регулятора скорости TRd
• 5-ступенчатый регулятор скорости TRd может изменять
обороты вентилятора
SRQ2d
SRQ2d
мин.
3×0,5 мм
2
мин.
3×1 мм
2
мин.
3×1 мм
2
мин.
3×1 мм
2
мин.
3×1 мм
2
TRd
TRd
R55
R55
питание
230В/50Гц
питание
230В/50Гц
питание
230В/50Гц
мин.
3×0,5 мм
2
мин.
3×0,5 мм
2
*возможность применения одного регулятора 5, 7, 10 или 15 А для нескольких воздухонагревателей
SRQ2d
двухходовой клапан
с сервоприводом
R55
комнатный термостат
с повышенной степенью
защиты
Это самая простая система управления
ON/OFF. Работа отопительного аппарата
регулируется термостатом, который
включает аппарат в случае падения
температуры в помещении ниже заданной.
Регулировка производительности
вентилятора происходит при помощи
регуляторов скорости.
Чаще всего применяется на объектах где
необходимо отдельное управление для
каждого аппарата.
ПРЕИМУЩЕСТВА:
Низкая тепловая инерция.
Снижение затрат на отопление.
Простота в обслуживании.
Независимое управление каждым
аппаратом.
Ступенчатая регуляция
производительности вентилятора.
TRd
5-ступенчатый регулятор
скорости
AC
УПРАВЛЕНИЕ ON/OFF
