23
Воздушное отопление и вентиляция
INOX 25V INOX 25M INOX 45V INOX 45M INOX 65V INOX 65M
Производительность [м
3
/ч] 4400 4100 3900
Питание [В/Гц] 230/50
Макс. потребление тока [А] 1,4 0,7 1,4 0,7 1,4 0,7
Макс. потребление мощности [Вт] 320 170 320 170 320 170
IP 54
Макс. уровень акустического давления
(1)
[дБ(А)] 54 51 54 51 54 51
Макс. длина струи воздуха
(2)
[м] 26,0 24,0 22,0
Макс. темп. теплоносителя [
o
C] 130
Макс. рабочее давление [МПа] 1,6
Вес аппарата [кг] 19,4 16,1 20,8 17,5 22,7 19,4
Вес аппарата, наполненного водой [кг] 20,4 17,1 22,8 19,5 25,4 22,1
(1)
Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м
3
, на расстоянии 5 м от аппарата
(2)
Длина струи изотермического воздуха, при граничной скорости 0,5 м/с

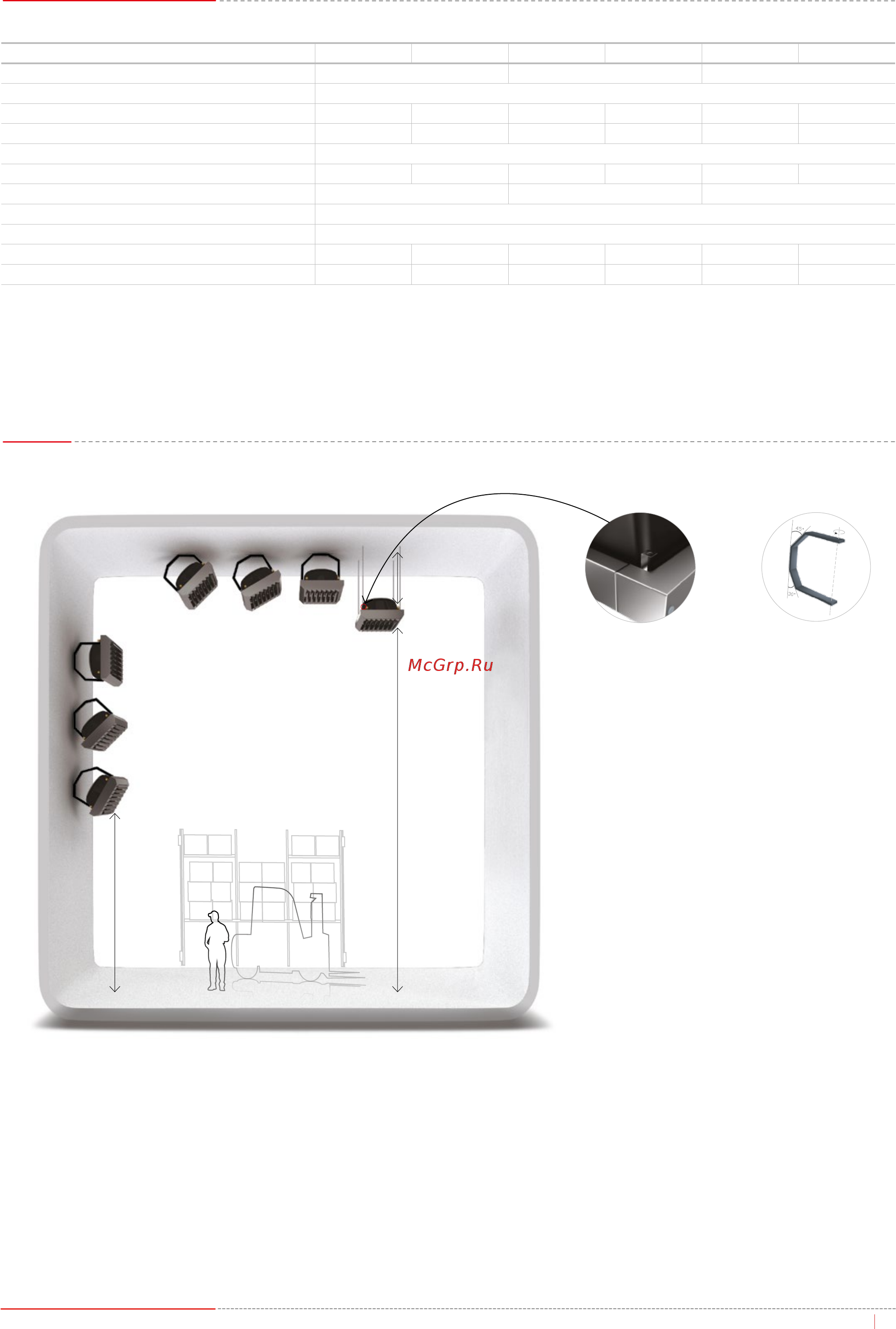

Технические параметры
2,5 - 8,0 м
2,5 - 10,0 м
45°
60°
90°
60° 90°
мин. 0,3 м
45°
вертикальная установка с помощью консоли
установка под перекрытием
Поворотная консоль
Позволяет установить
аппарат вертикально или
под разными углами к пе-
регородке. Консоль дает
возможность повора-
чивать аппарат на 170
градусов вокруг мест его
крепления.
Крепежные держатели
Воздухонагреватели LEO
INOX поставляются с кре-
пежными держателями,
которые облегчают уста-
новку под перекрытием и
позволяют выравнивать
аппарат.
Монтаж
170°
LEO INOX
