3
ВIТАЄМО ВАС З ПРИДБАННЯМ МОРОЗИЛЬНИКА!
Морозильник FR 561-XXX МКШ-132 має сертифiкати вiдповiдностi в Системах
сертифiкацiї УкрСЕПРО (Україна), ГОСТ Р (Росiя) .
Система управління якістю виробництва морозильників відповідає вимогам міжнародного
стандарту ISO 9001:2008, сертифікована в системах УкрСЕПРО (Україна) та ТUV CERT
(Німеччина).
Конструкцiя холодильного приладу забезпечує нескладне та зручне користування ним
протягом багатьох рокiв, однак ми пропонуємо Вам витратити деякий час на вивчення цiєї
настанови. Надійна та економічна робота холодильного приладу залежить від правильної
експлуатацiї, дотримання вимог безпеки та наведених в настанові вказівок.
1.1 Побутовий електричний морозильник FR 561 призначений для заморожування
та зберігання заморожених продуктiв, приготування харчового льоду.
У морозильнику використовується холодоагент R 600a. Найменування холодоагента
морозильника вказано на табличці.
1.2 Морозильник працює вiд електричної мережi напругою (220±33) В змiнного струму
частотою 50 Гц i призначений для встановлення у кухонних примiщеннях, де температура
навколишнього повiтря вiд плюс 16 до плюс 32 °С з вiдносною вологiстю не бiльш за 70%.
1.3 Конструкція холодильного приладу постійно удосконалюється, тому можливі
деякі зміни, які не зафіксовані у цій настанові.
1 ЗАГАЛЬНI ВКАЗIВКИ
2 ТЕХНІЧНІ ДАНІ
Таблиця 1 -Технічні дані
Примітка - Теплоенергетичні параметри (температура в морозильнику, добове споживання
електроенергії) визначаються за стандартною методикою в лабораторних умовах при
регламентованих температурі оточуючого середовища, вологості повітря, тощо.
Загальний (брутто) об’єм морозильника, дм
3
в тому числі корисний об’єм морозильника, дм
3
Температура у морозильнику в режимi зберiгання, °С, не вище
Добове споживання електроенергії при температурі навколишнього повітря
25 °С i температурi в морозильнику мiнус 18
о
С, кВт.год
Клас енергетичної ефективності
Продуктивність заморожування, кг/доб
Загальна площа для зберiгання продуктів, м
2
Кількість виробляємого льоду, кг/год
Габаритні розміри, мм, не бiльше:
висота
ширина
глибина
Маса (нетто), кг
Наявність срібла, г
132
92
- 18
0,57
А
11,0
0,54
0,12
1055
574
610
40,5
по додатку А
ДОДАТОК Б - ПРИЛОЖЕНИЕ Б
Малюнки - Рисунки
14
1 - полиця випарювача,
6 - пульт управління,
7 - площина сервіровочна,
інші позиції - див. таблицю 2.

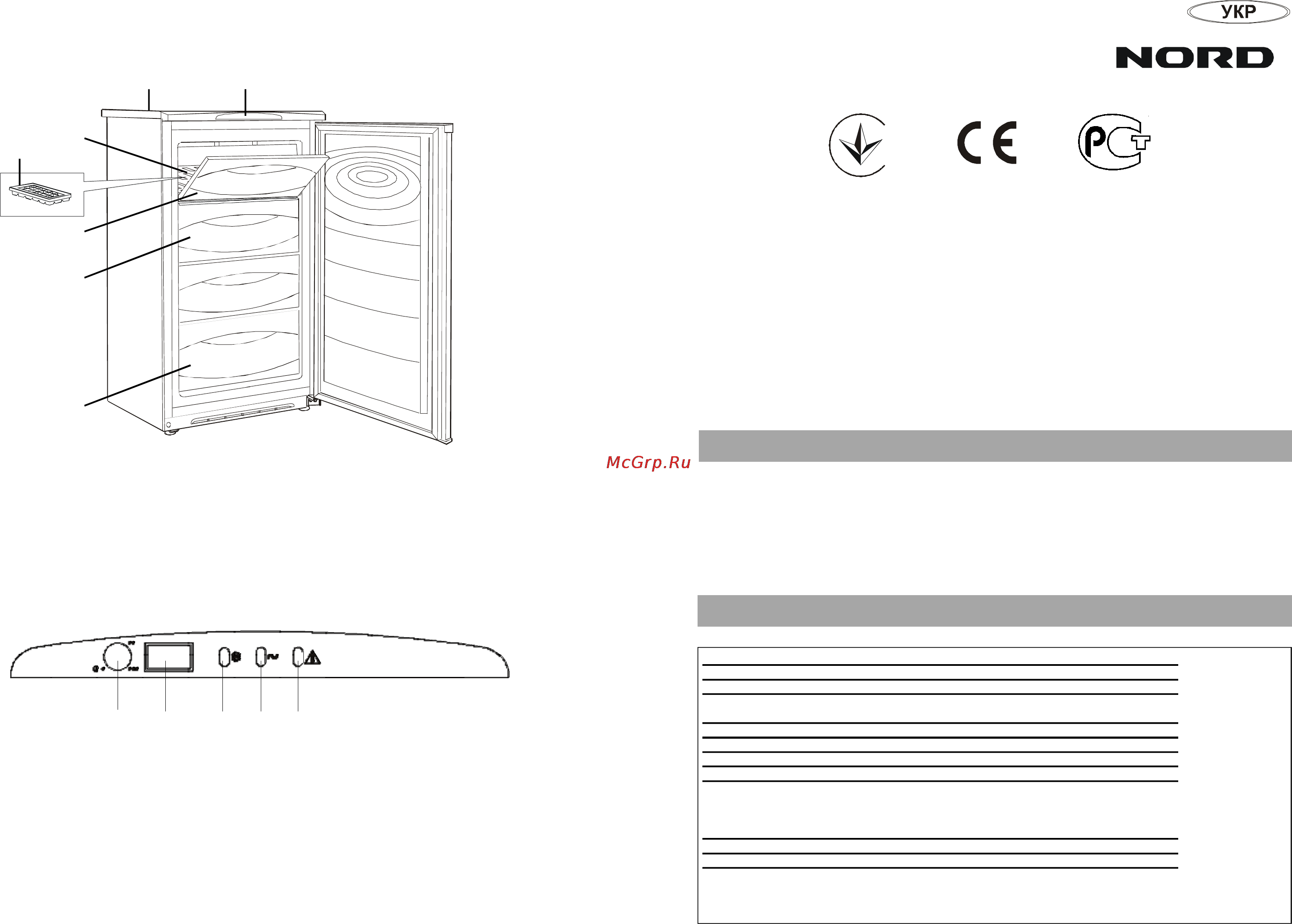

Рисунок Б.1 - Будова
морозильника та розташування
комплектуючих виробів
1 - полка испарителя,
6 - пульт управления,
7 - плоскость сервировочная,
другие позиции - см. таблицу 2.
Рисунок Б.1 - Устройство
морозильника и расположение
комплектующих изделий
13254
1 - червона сигнальна лампа;
2 - зелена лампа (індикація включення
в мережу);
3 - перемикач режимів;
4 - жовтогаряча лампа (індикація
режиму заморожування);
5 - ручка датчика-реле температури.
Рисунок Б.2 - Пульт управління
1 - красная сигнальная лампа;
2 - зеленая лампа (индикация включения в
сеть);
3 - переключатель режимов;
4 - оранжевая лампа (индикация режима
замораживания);
5 - ручка датчика-реле температуры.
Рисунок Б.2 - Пульт управления
1
2
3
4
6
5
7
025
АЕ 81
