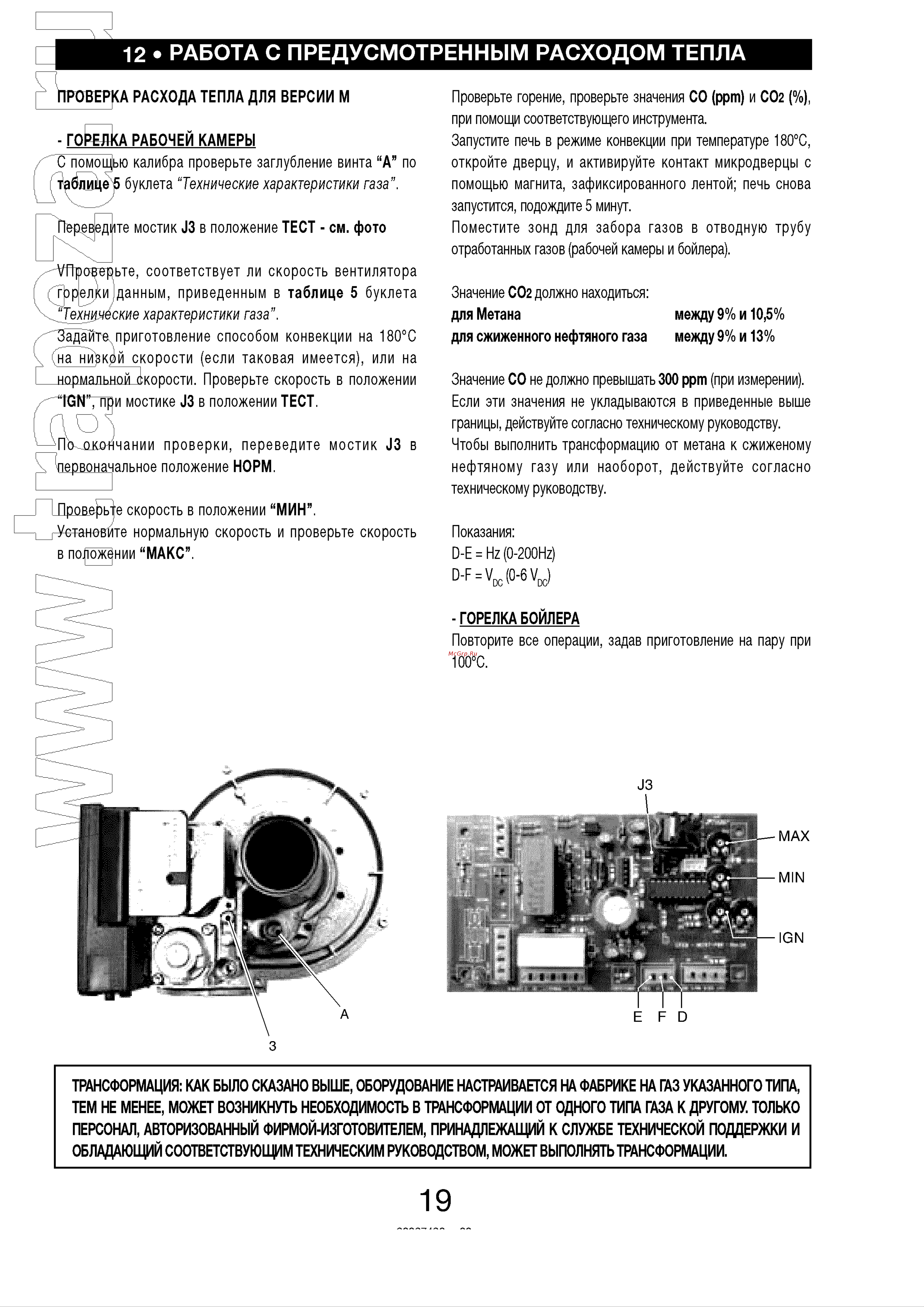

12 РАБОТА С ПРЕДУСМОТРЕННЫМ РАСХОДОМ ТЕПЛА ГП ПРОВЕРКА РАСХОДА ТЕПЛА ДЛЯ ВЕРСИИ М Проверьте горение проверьте значения СО ррт и СО2 при помощи соответствующего инструмента Запустите печь в режиме конвекции при температуре 180 С откройте дверцу и активируйте контакт микродверцы с помощью магнита зафиксированного лентой печь снова запустится подождите 5 минут Поместите зонд для забора газов в отводную трубу отработанных газов рабочей камеры и бойлера ГОРЕЛКА РАБОЧЕЙ КАМЕРЫ Г С помощью калибра проверьте заглубление винта А по таблице 5 буклета Технические характеристики газа Перрведите мостик 33 в положение ТЕСТ см фото У Проверьте соответствует ли скорость вентилятора I Гррелки1данным приведенным в таблице 5 буклета Технические характеристики газа Задайте приготовление способом конвекции на 180 С на низкой скорости если таковая имеется или на нормальной скорости Проверьте скорость в положении ЮМ при мостике 33 в положении ТЕСТ Значение СО2 должно находиться для Метана для сжиженного нефтяного газа между 9 и 10 5 между 9 и 13 Значение СО не должно превышать 300 ррт при измерении Если эти значения не укладываются в приведенные выше границы действуйте согласно техническому руководству Чтобы выполнить трансформацию от метана к сжиженому нефтяному газу или наоборот действуйте согласно техническому руководству по И По окончании проверки переведите мостик 33 в первоначальное положение НОРМ Проверьте скорость в положении МИН Установите нормальную скорость и проверьте скорость в пойожёнии МАКС Показания 0 Е Нг 0 200Нг 0 Е 7СС 0 6 у ГОРЕЛКА БОЙЛЕРА Повторите все операции задав приготовление на пару при 100 С 33 ЕРЮ 3 ТРАНСФОРМАЦИЯ КАК БЫЛО СКАЗАНО ВЫШЕ ОБОРУДОВАНИЕ НАСТРАИВАЕТСЯ НА ФАБРИКЕ НА ГАЗ УКАЗАННОГО ТИПА ТЕМ НЕ МЕНЕЕ МОЖЕТ ВОЗНИКНУТЬ НЕОБХОДИМОСТЬ В ТРАНСФОРМАЦИИ ОТ ОДНОГО ТИПА ГАЗА К ДРУГОМУ ТОЛЬКО ПЕРСОНАЛ АВТОРИЗОВАННЫЙ ФИРМОИ ИЗГОТОВИТЕЛЕМ ПРИНАДЛЕЖАЩИЙ К СЛУЖБЕ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ И ОБЛАДАЮЩИЙ СООТВЕТСТВУЮЩИМ ТЕХНИЧЕСКИМ РУКОВОДСТВОМ МОЖЕТ ВЫПОЛНЯТЬ ТРАНСФОРМАЦИИ 19 Л Л Л 4 J л л л
