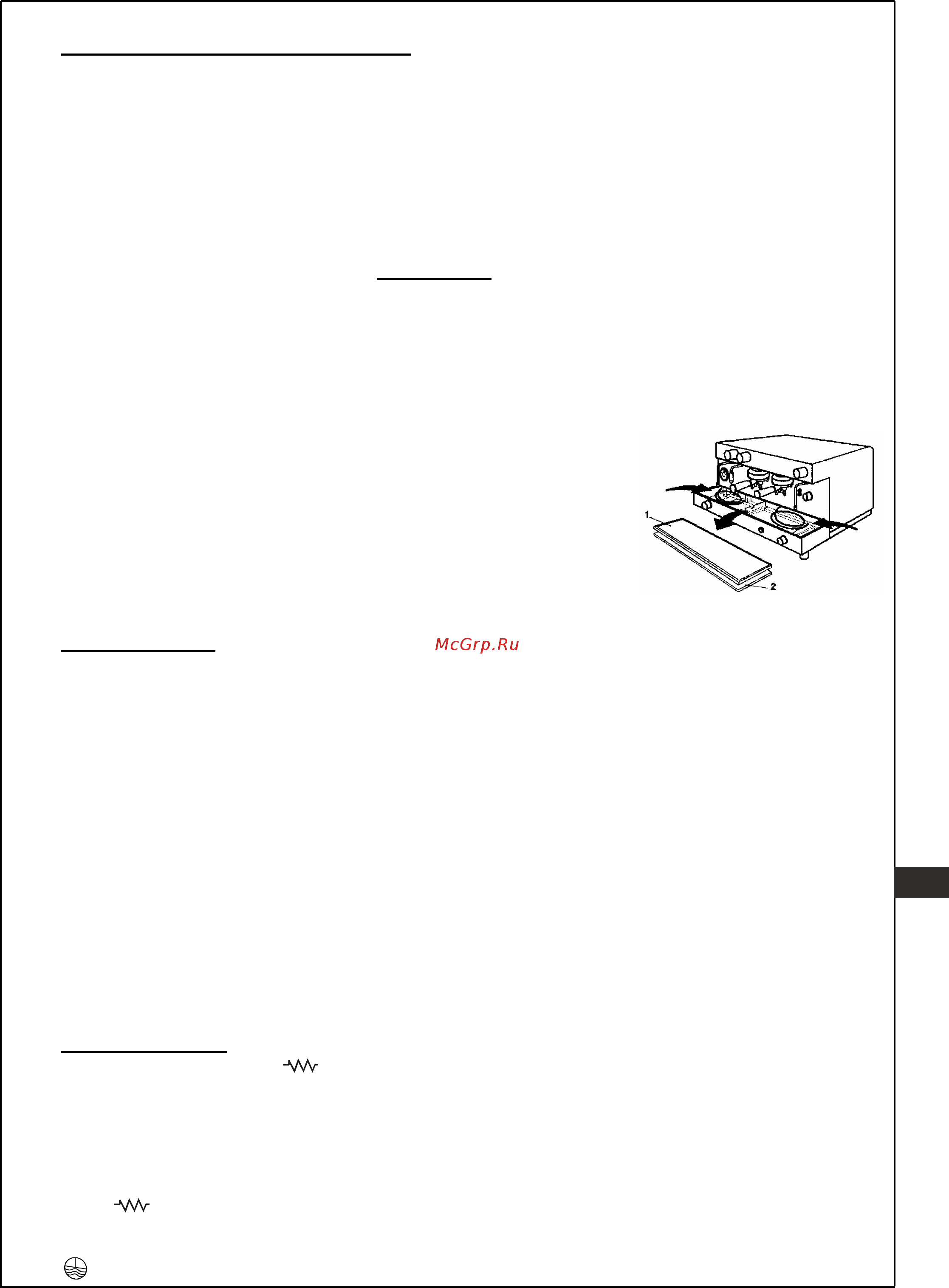

ANTES DE SU INSTALACIÓN, CONTROLAR
* Que las características de tensión, sección del cable y potencia del interruptor magnetotérmico (3) (20A)
sean las correctas para cada modelo. el cual debe estar en un lugar accesible y que debe ser omnipolar
y con una separación de contacto de más de 3mm. Es aconsejable la instalación de un interruptor
diferencial (RCD) que tenga una corriente residual asignada de funcionamiento que no exceda de 30mA.
* Que el tubo desagüe (4), tenga un diámetro mínimo de 35mm.
* Que el grifo general (5), tenga un paso de rosca de 3/8 Gas.
NOTA: Tanto la instalación eléctrica como la instalación de agua deberán estar de acuerdo con cualquier
normativa vigente en el lugar de instalación
INSTALACION
1º.- Nivelar la máquina mediante los pies de apoyo.
NOTA: Por razones de seguridad, la inclinación máxima no debe superar 1º respecto a la horizontal.
2º.- Colocar los productos según dibujo (según modelos, el motor bomba (8), va incorporado en el interior de
la máquina). En este caso el tubo (A) conectarlo directamente al grifo inferior (6c) del descalcificador (6).
NOTA: El molino puede instalarse indistintamente en ambos lados de la
máquina.
ATENCIÖN: El cable conexión red y el cable conexión bomba (En modelos
con la bomba instalada en el exterior de la máquina) están situados en la
zona inferior delantera de la máquina.
Para extraer los cables para su conexión a la red se deberá proceder de la
siguiente manera: Sacar la sobrebandeja (1) y la bandeja inferior (2), cortar
las bridas que sujetan el cable al chasis. Una vez realizada esta operación,
volver a poner la sobrebandeja (1) y la bandeja inferior (2) en su lugar de origen.
MUY IMPORTANTE
.- No reutilizar tubos viejos de desagües y tubos flexos de instalación de la maquina.
Utilizar únicamente los tubos suministrados con la máquina. La máquina dispone de una válvula antirretorno
ubicada en la entrada de agua
.
3º.- Conectar el tubo desagüe (B) en el embudo (2p) de la máquina y en el tubo desagüe (4).
4º.- Conectar el tubo (flexo corto) (C) entre el grifo general (5) y el grifo superior del descalcificador (6
5º.- Conectar el tubo (flexo corto) (D) entre el grifo inferior del descalcificador (6c) y la entrada de la bomba
(8a). (Según modelo)
NOTA: Antes de conectar a la entrada bomba (8a), abrir el grifo (5) y hacer circular agua durante 2 minutos
a través del descalcificador (6), se trata de eliminar posibles restos de suciedad depositados en el circuito.
6º.- Conectar el tubo (flexo largo) (A) entre la entrada de la máquina y la salida de la bomba (8a).
7º.- Abrir el grifo general (5) y comprobar que no haya fugas de agua en el circuito.
8º.- Conectar el cable (E) a la caja conexión motor bomba (8c). (Según modelo)
9º.- Conectar el cable (F) al magnetotérmico (3) (20A). Según el orden siguiente: 1º el cable de masa,
después los cables de parte activa; y en el caso de tener que desconectarlos alguna vez se efectúa la
operación a la inversa, ó sea 1º los cables de la parte activa y después el cable de masa.
NOTA: Asegúrese de que la conexión de tierra esté realizada correctamente y de acuerdo con la normativa
vigente.
MUY IMPORTANTE.-
Antes de accionar el interruptor magnetotérmico (3), posicionar el interruptor
general (2l) en el "2” ("OFF" )
10º.- Accionar el interruptor magnetotérmico (3), posicionándolo en "ON".
11º.- MAQUINAS SIN NIVEL AUTOMATICO: Cargar de agua pulsando sobre el mando del grifo de carga
(2m) hasta que el nivel se encuentre sobre 3/4 partes de su altura.
MAQUINAS CON NIVEL AUTOMATICO: Accionar el interruptor general (2l) posicionándolo en el "2"
(“OFF” ) La máquina empezará a cargar automáticamente de agua hasta el nivel adecuado. En las
máquinas que incorporan nivel luminoso dibujo (2e) Led superior (verde) indica nivel correcto, led inferior
(rojo) carga de agua. En los modelos con el indicador de nivel situado en la parte superior izquierdo (2e)
el símbolo se ilumina cuando la máquina está cargando agua.
4
