8. Пакетная связь

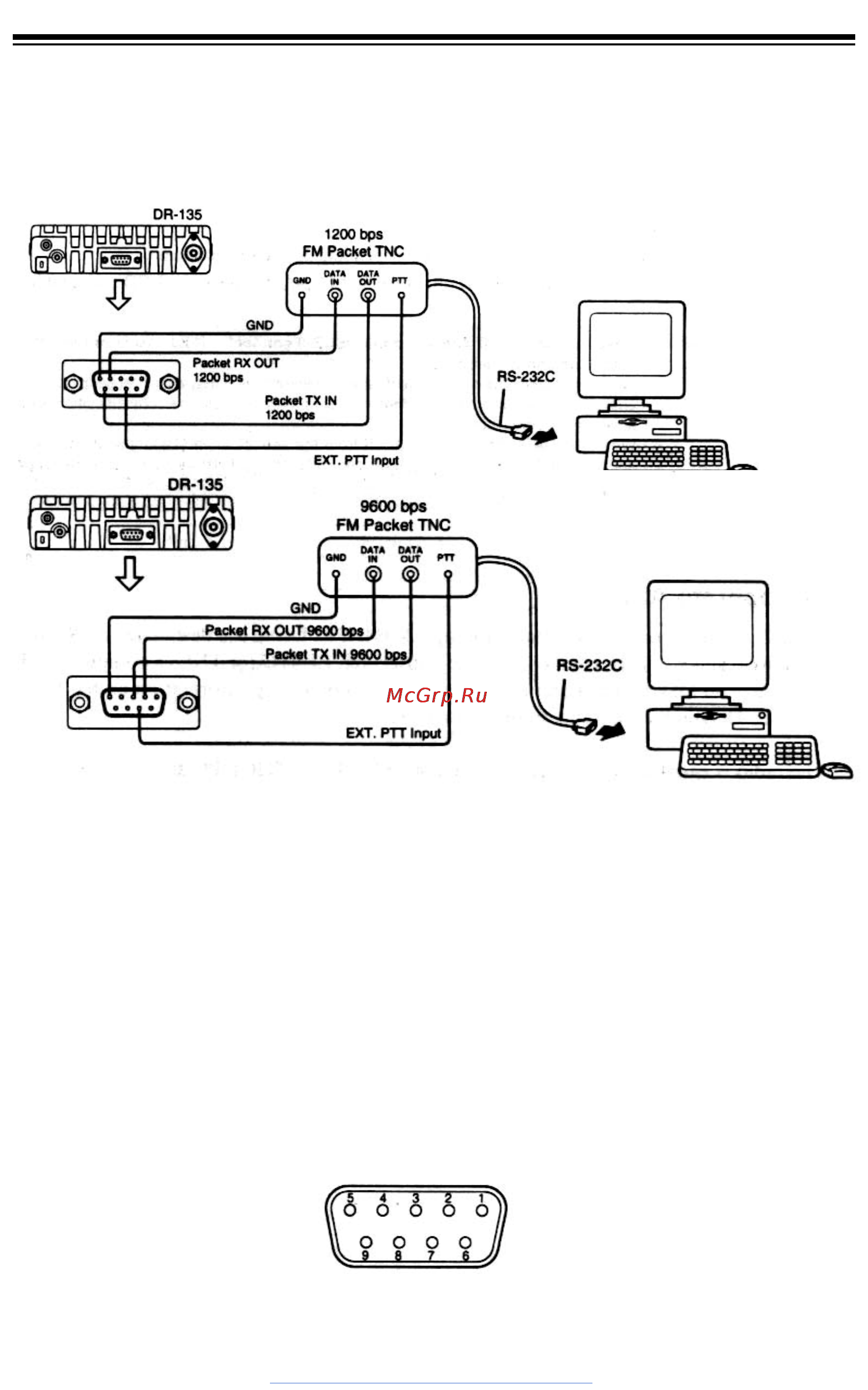

[Пакетный режим с использованием внешнего TNC]
Подключите PC к разъему DSUB9. Расположение контактов DSUB9 следующее:
1. SQC s quelch si gnal output. Carri er in: closed. Open c oll ector output.
2. Packet reception D ATA output(96 00bps ) output level 500m Vrms /10 Kohm
3. Packet transmission DATA input (9600bps) input level 300mV/600ohm Max input level 600mV.
4. Packet reception D ATA output(12 00bps ) output level 100m V/600ohm
5. Ground
6. N o Connec tion
7. PTT si gn al input : Low (GND ) : TX, Open: RX
8. 5.0Vdc output: Max current less than 50mA
9. Packet transmission DATA input(1200bps): input level 100mV/600ohm
35
Нумерация контактов
(вид со стороны радио)
www.ALINCO-RADIO.ru
