Alesis MULTIMIX 6FX [16/27] Power input вход питания

EFFECTS LEVEL (Уровень эффектов)

При использовании одного из встроенных эффектов MultiMix - 6FX, эта

ручка выполняет регулировку уровня эффекта.

Измерительные светодиодные индикаторы

В мастер секции микшера расположены два ряда желтых, зеленых и крас-

ных индикаторов. Они являются многоцелевыми, и позволяют просмот-

реть уровень сигнала главного микса и aux return в зависимости от

того, какой сигнал вы направляете на микс диспетчерской.

Индикатор питания (POWER)

Загорание этого светодиодного индикатора означает активацию переклю-

чателя POWER ON, расположенного на задней панели микшера.

Индикатор +48V

Загорание этого индикатора означает активизацию переключателя

PHANTOM ON, расположенного на задней панели микшера и подачу

фантомного питания +48В на все входы микрофона XLR.

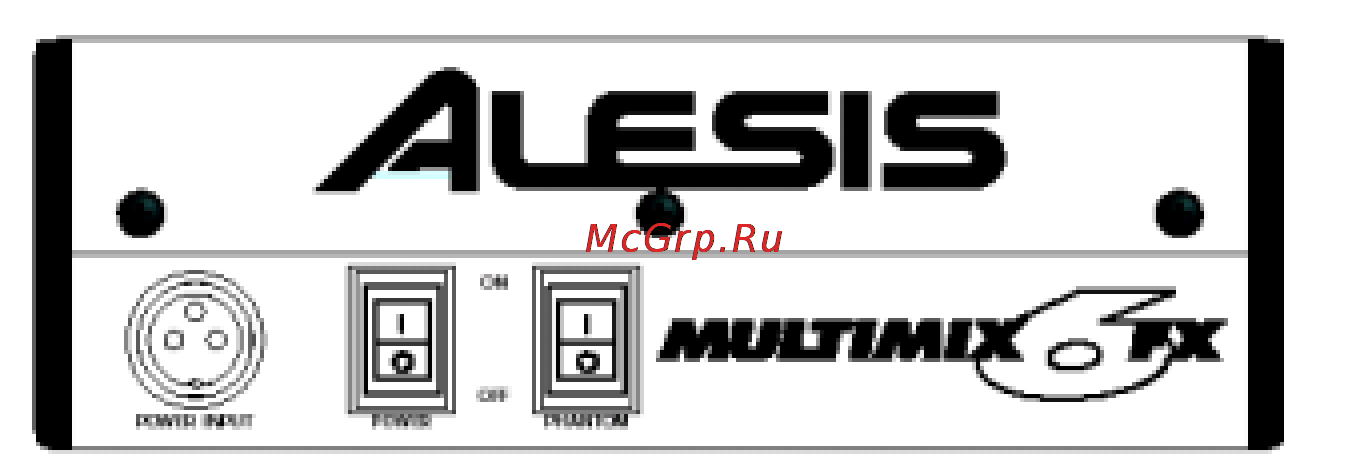

Задняя панель Микшера

Ниже представлена задняя панель микшера

Power INPUT (вход питания)

Этот разъем предназначен для подключения к микшеру внешнего ис-

точника питания. Перед включением источника питания в электричес-

кую розетку, необходимо подключить его к микшеру.

Power Supply Unit (устройство источника питания)

Источник питания обеспечивает подачу тока 700мА с напряжением 18.5

VAC. что более чем достаточно для гладкой работы MultiMix 6FX. Как и

все источники питания, он может нагреваться, что вполне допустимо.

Включение питания (Power On)

Для включения питания установите переключатель в положение ON, для

выключения, установите его в положение OFF. Проверьте, чтобы при

включении или отключении питания, все основные регуляторы выхода

были увернуты.

Включение фантомного питания (Phantom On)

POWER INPUT пред-

назначен для подклю-

чения только одно-

го источника пита-

ния, прилагаемого к

MultiMix 6FX, или ис-

точника питания пе-

ременного тока, ко-

торый имеет та-

кую же специфика-

цию. При подключе-

нии других источни-

ков, они могут не ра-
