Dragon CB-407 [3/3] Установка трансивера

WWW.VIVA-TELECOM.RU

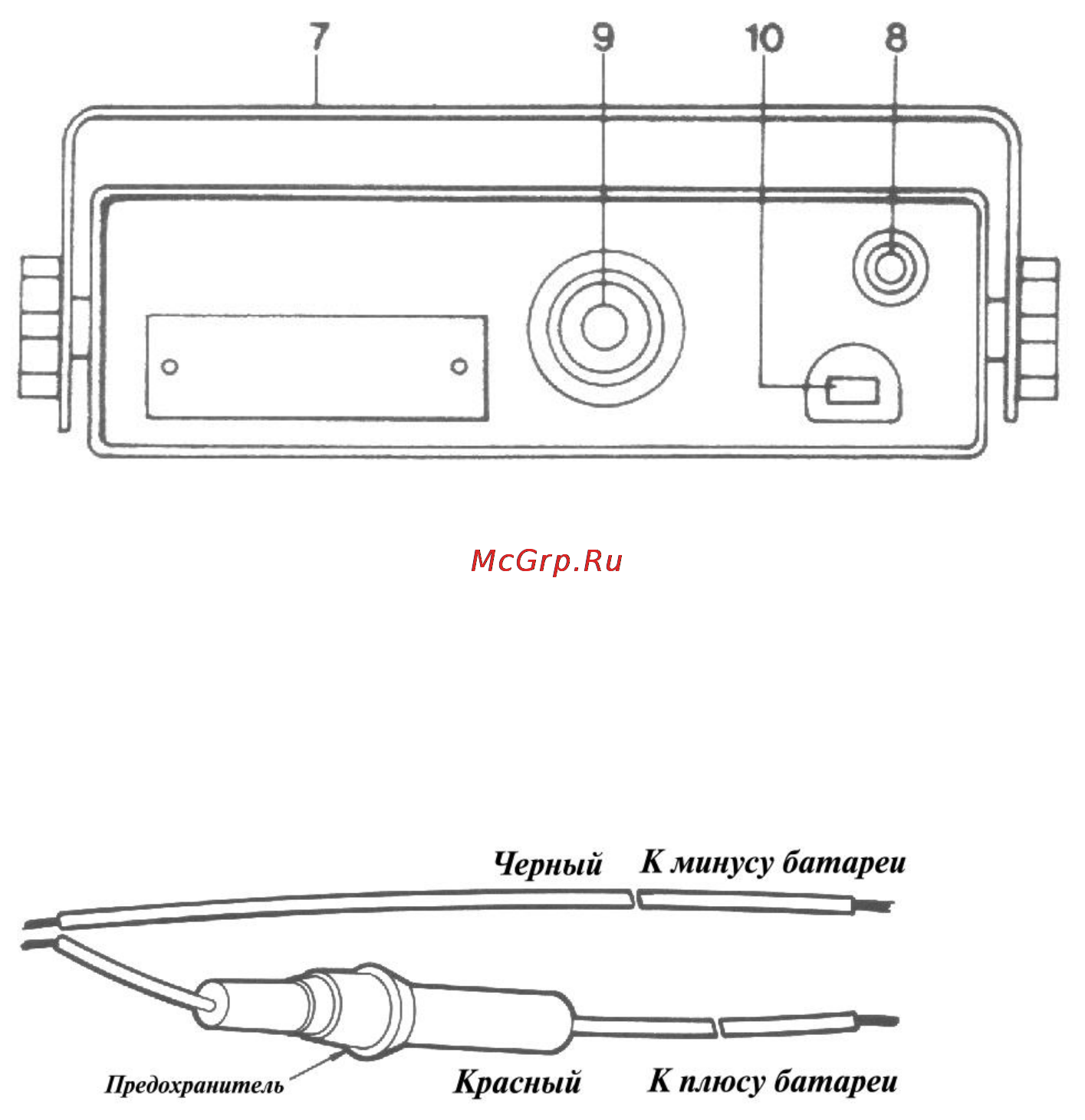

8. Гнездо внешнего громкоговорителя 8-16 Ом.

9. Гнездо подключения антенны. Используйте только кабель RG-58/U или RG-8U и разъем

PL-259.

10. Кабель питания 12 вольт.

Установка трансивера

Подключения постоянного питания

Подключите Ваш трансивер к бортсети автомобиля. Черный провод- минус, красный

провод- плюс, рабочее напряжение от11.5 до 14.5 Вольт по постоянному току.

Подключение антенны

Подключите антенну автомобиля к разъему 9 радиостанции. Разъем должен быть типа

PL-259.

НЕ ВКЛЮЧАЙТЕ ВАШУ РАДИОСТАНЦИЮ БЕЗ АНТЕННЫ

ВО ИЗБЕЖАНИЕ ЕЕ ВЫХОДА ИЗ СТРОЯ!

Подключение микрофона

Вставьте 5-ти контактный штеккер микрофона в микрофонный разъем 2 радиостанции.

Помехи от зажигания

Во избежание помех приему устанавливайте антенну как можно дальше от двигателя.
