Grundig Satellit-750 [11/13] Подключение внешних антенн

Содержание

• Re inventing radio www etoncorp com 2
• Внимание 2
• Етбп 2
• Техническая поддержка 2
• Eton satellit 750 3
• Комплектация 3
• Питание радиоприемника 3
• Технические характеристики 3
• Включение и выключение приемника 4
• Выбор диапазона частот дв св кв fm авиа 4
• Громкость 4
• Предотвращение утечки батареек 4
• Установки для св и fm диапазонов за пределами северной америки 4
• Антенный аттенюатор ant att 5
• Прием на боковой полосе частот ssb 5
• Регулировка усиления rf gain 5
• Рекомендации по приему в кв диапазоне 5
• Fast 0 1 мгц 10 кгц 5 кгц 0 025 мгц 5 кгц 6
• Fm ам sw air ssb 6
• Slow 0 01 мгц 1 кгц 1 кгц 0 001 мгц 1 кгц bfo 6
• Настройка клавишами f 6
• Настройка с помощью валкодера 6
• Настройка станций 6
• Прямой ввод частоты 6
• Регулировка шумоподавления squelch 6
• Fm стерео fm st 7
• Работа с ячейками памяти 7
• Тембры нч и вч bass treble 7
• Ширина полосы пропускания bandwidth 7
• Вызов занесенных в память станций 8
• Удаление страницы памяти 8
• Удаление ячейки памяти 8
• Автоматическое заполнение памяти ats auto tuning storage 9
• Установка будильника 9
• Установка времени 9
• Будильник в режиме электронного сигнала 10
• Включение выключение функции будильника 10
• Клавиша light snooze 10
• Таймер сна sleep timer 10
• Гнездо для подключения наушников 11
• Использование клавиши light подсветка 11
• Линейный вход 11
• Линейный выход 11
• Подключение внешних антенн 11
• Клавиша reset 12
• Свободное отделение на тыльной стороне приемника 12
• Установочные системные коды 12
• Спецификация 13

Похожие устройства

• Soundmax SM-DVD5101 Инструкция по эксплуатации
• Philips HR 1565/55 Инструкция по эксплуатации
• Hytera MD-785 Инструкция по эксплуатации
• Samsung P805J Инструкция по эксплуатации
• Philips HR 2870/50 Инструкция по эксплуатации
• Hytera MD-785G Инструкция по эксплуатации
• Panasonic TX-34P250T Инструкция по эксплуатации
• Philips HR 2000/70 Инструкция по эксплуатации
• Hytera PD-785 Инструкция по эксплуатации
• Konica Minolta Dynax 5D Инструкция по эксплуатации
• Hansa FCCW 54136060 Инструкция по эксплуатации
• Philips HR2170/40 Инструкция по эксплуатации
• Hytera PD-785G Инструкция по эксплуатации
• Bernina Bernette E82e Инструкция по эксплуатации
• Philips HR 1342/00 Инструкция по эксплуатации
• Hytera PD-705 Инструкция по эксплуатации
• Soundmax SM-DVD5100-N Инструкция по эксплуатации
• Gorenje EC 55220 AW Инструкция по эксплуатации
• Philips HR 1361/00 Инструкция по эксплуатации
• Hytera PD-705G Инструкция по эксплуатации

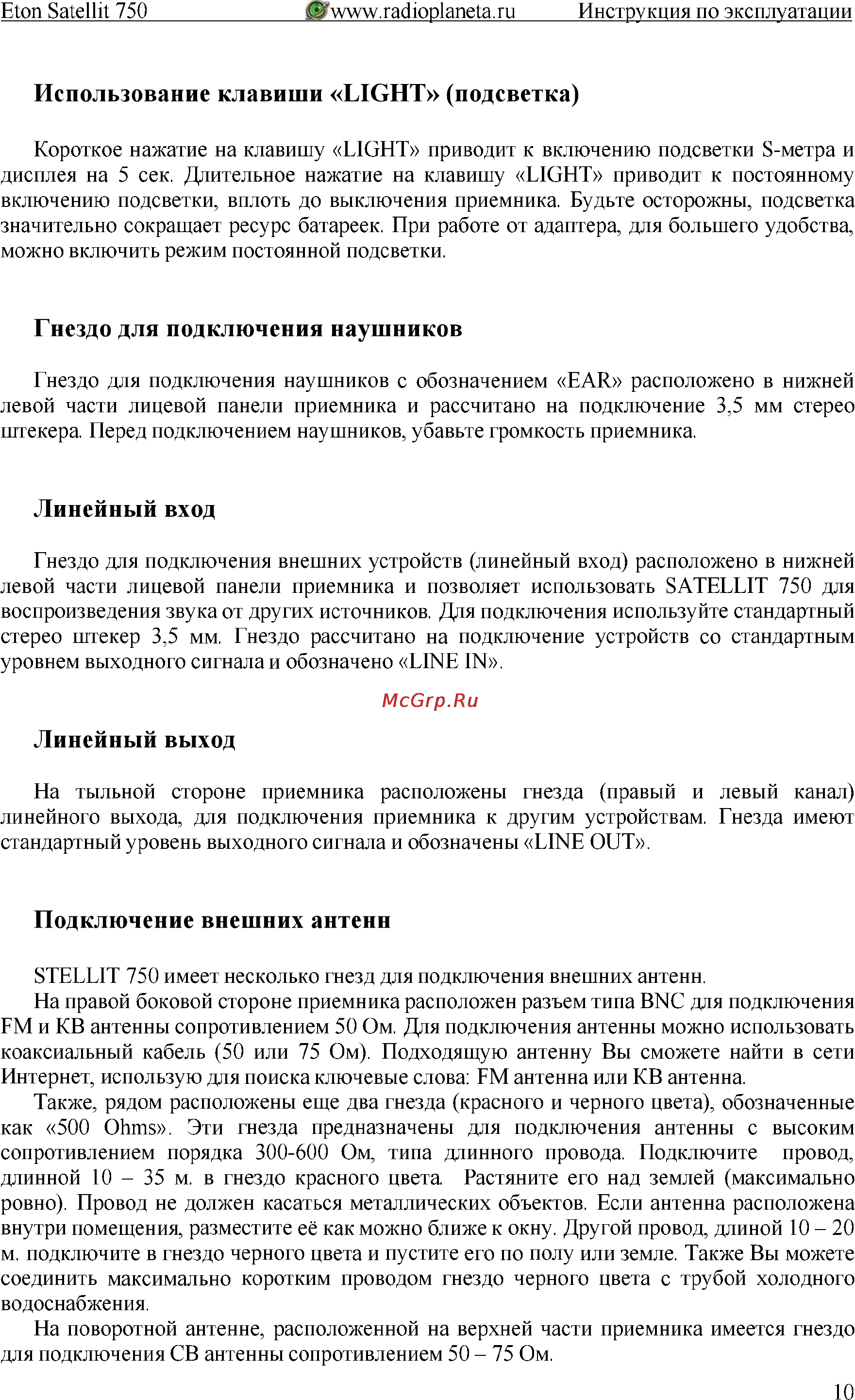

Eton Satellit 750 Wwww radioplaneta ru Инструкция по эксплуатации Использование клавиши LIGHT подсветка Короткое нажатие на клавишу LIGHT приводит к включению подсветки S метра и дисплея на 5 сек Длительное нажатие на клавишу LIGHT приводит к постоянному включению подсветки вплоть до выключения приемника Будьте осторожны подсветка значительно сокращает ресурс батареек При работе от адаптера для большего удобства можно включить режим постоянной подсветки Гнездо для подключения наушников Гнездо для подключения наушников с обозначением EAR расположено в нижней левой части лицевой панели приемника и рассчитано на подключение 3 5 мм стерео штекера Перед подключением наушников убавьте громкость приемника Линейный вход Гнездо для подключения внешних устройств линейный вход расположено в нижней левой части лицевой панели приемника и позволяет использовать SATELLIT 750 для воспроизведения звука от других источников Для подключения используйте стандартный стерео штекер 3 5 мм Гнездо рассчитано на подключение устройств со стандартным уровнем выходного сигнала и обозначено LINE IN Линейный выход На тыльной стороне приемника расположены гнезда правый и левый канал линейного выхода для подключения приемника к другим устройствам Гнезда имеют стандартный уровень выходного сигнала и обозначены LINE OUT Подключение внешних антенн STELLIT 750 имеет несколько гнезд для подключения внешних антенн На правой боковой стороне приемника расположен разъем типа BNC для подключения FM и КВ антенны сопротивлением 50 Ом Для подключения антенны можно использовать коаксиальный кабель 50 или 75 Ом Подходящую антенну Вы сможете найти в сети Интернет использую для поиска ключевые слова FM антенна или КВ антенна Также рядом расположены еще два гнезда красного и черного цвета обозначенные как 500 Ohms Эти гнезда предназначены для подключения антенны с высоким сопротивлением порядка 300 600 Ом типа длинного провода Подключите провод длинной 10 35 м в гнездо красного цвета Растяните его над землей максимально ровно Провод не должен касаться металлических объектов Если антенна расположена внутри помещения разместите её как можно ближе к окну Другой провод длиной 10 20 м подключите в гнездо черного цвета и пустите его по полу или земле Также Вы можете соединить максимально коротким проводом гнездо черного цвета с трубой холодного водоснабжения На поворотной антенне расположенной на верхней части приемника имеется гнездо для подключения СВ антенны сопротивлением 50 75 Ом 10
