SM-DVD5100-N (www.hyundai-electronics.ru) 
35

: DVD-
, ,  DVD-
.

.



.
S-Video
 S-Video 
 S-Video.


.
 SCART
 SCART 
 21- SCART.
:
·       
,  DVD-
·         
.
·       
.
S-Video
Video


SCART



SCART

Video S-Video


Содержание

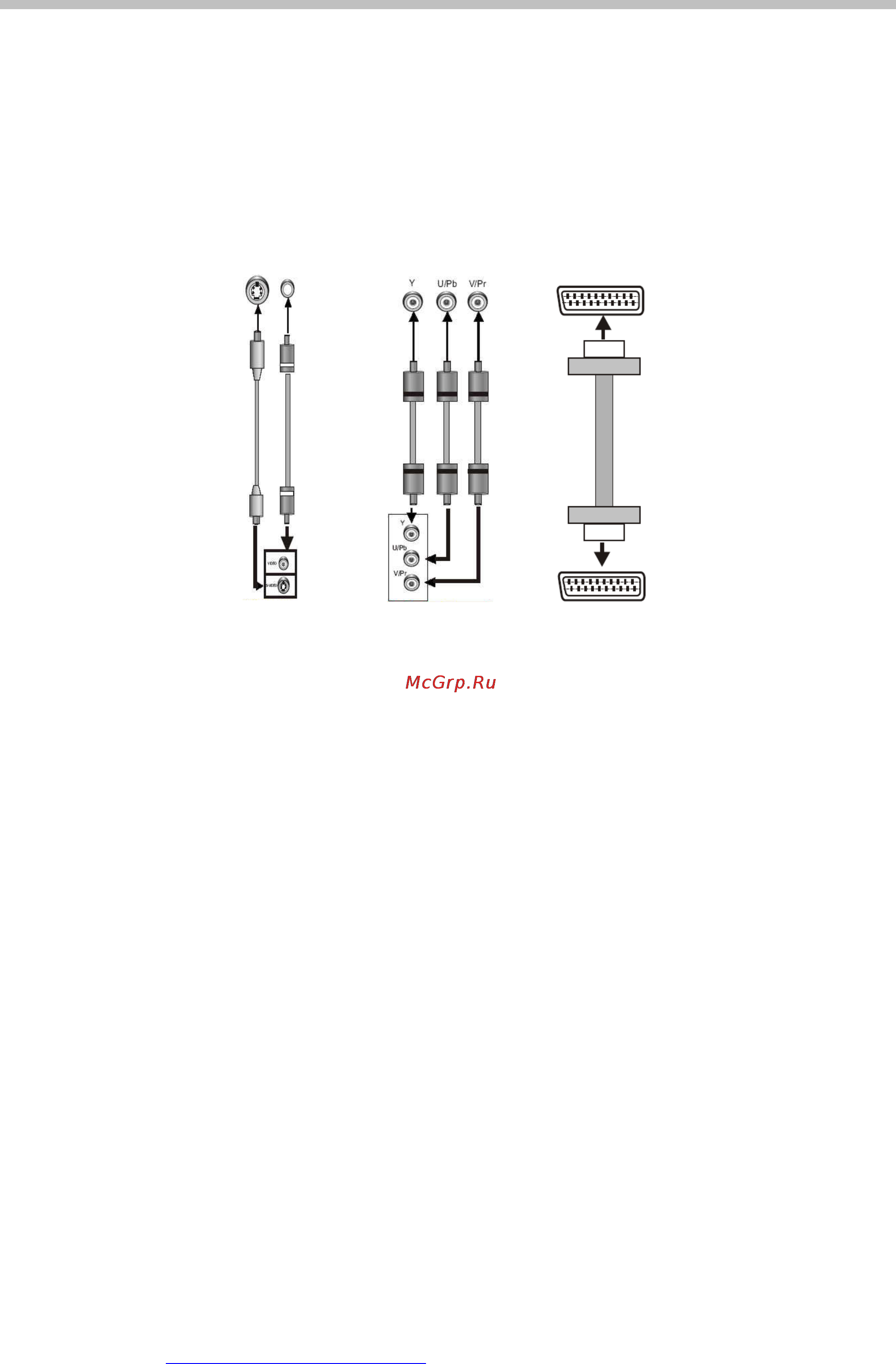

Подключение Внимание Перед началом подключения DVD плeepa к другому оборудованию убедитесь что электропитание DVD плeepa и другого оборудования отключено Подключение к видеовыходу Для данного устройства используется следующая схема подключения S Video Video Компонентный видео вход SCART вход Video и S Video выходы Компонентный видео выход SCART выход Полный видеосигнал Для соединения видеовыхода с входом телевизора или монитора используется один провод аудио видеокабеля с желтыми штекерами на концах S Video Выходной разъем S Video соединяется с таким же входным разъемом на телевизоре или мониторе посредством кабеля S Video Компонентный видеовыход Для подключения компонентного выхода к входным разъемам на телевизоре или мониторе используются все три провода аудио видеокабеля Разъем SCART Для подключения разъема SCART к такому же разъему на телевизоре или мониторе используется 21 проводной кабель SCART Примечания Параметры настройки должны соответствовать тому входному разъему телевизора или монитора к которому подключен DVD проигрыватель Подключать сразу все видеовыходы нельзя это может ухудшить качество изображения Хорошее изображение можно получить только при правильном подключении и корректной настройке системы SM DVD5100 N www hyundai electronics ru 35 РУССКИЙ
