Opgelet! Gebruik geschikte snij beschermende
handschoenen.
Verwijder eerst het dubbelzijdige plakband, waarmee de kap
aan de onderkant van de kast wordt bevestigd (zie ook fig. 4)
Steek hiervoor een klein mesje tussen de kapplaat en de
onderkant van de kast, rechts en links. Fig. A
Opgelet! Als er teveel kracht op de plaat wordt uitgeoefend,
kan deze kapotgaan.
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.

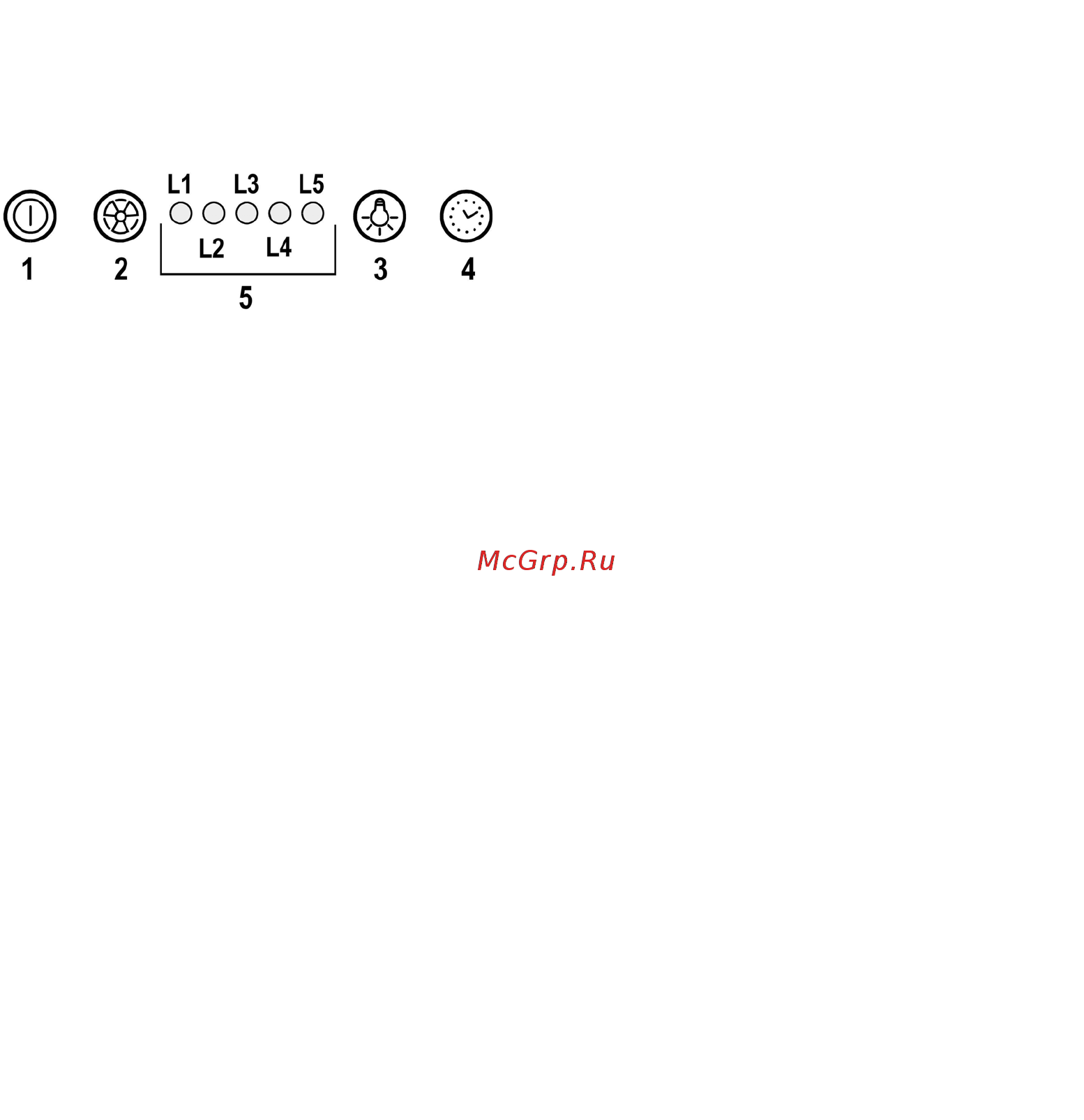

1 Motor ON/OFF
Door op de toets te drukken gaat de afzuigkap aan op
snelheid 1.
Door, tijdens de werking, op de toets te drukken gaat de
afzuigkap op OFF.
2 Snelheidstoename
Door op de toets te drukken schakelt de afzuigkap over
van de OFF stand naar snelheid 1.
Door op de toets te drukken (afzuigkap ON) neemt de
snelheid van de motor toe: van snelheid 1 naar de
intensieve snelheid.
Bij iedere snelheid gaat het betreffende controlelampje
aan.
Snelheid 1 led L1
Snelheid 2 led L2
Snelheid 3 led L3
Intensieve snelheid led L4 (knipperend lampje)
Voor de intensieve zuigkracht is er een timer functie. De
standaard tijd is 5 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 2.
Om de functie vóór de ingestelde tijd uit te schakelen
druk op toets 2, de afzuigkap gaat op stand 1, door op
toets 1 te drukken gaat de afzuigkap uit.
3 Lichten ON/OFF
4 Snelheid Timer
5 Signalering werkingsstatus
Snelheid Timer
De timer voor de snelheid wordt geactiveerd door op toets 4 te
drukken, na afloop van de ingestelde tijd gaat de afzuigkap
uit.
De tijdsinstelling is op de volgende wijze onderverdeeld:
Snelheid 1 - 20 minuten (knipperend lampje L1)
Snelheid 2 - 15 minuten (knipperend lampje L2)
Snelheid 3 - 10 minuten (knipperend lampje L3)
Intensieve snelheid - 5 minuten (knipperend lampje L4)
Tijdens de werking met timer door op toets 1 te drukken gaat
de afzuigkap uit, door op toets 2 of op toets 4 te drukken keert
de kap terug naar de ingestelde snelheid.
Vetfilter signalering
Na 40 werkuur gaat het lampje L5 aan.
Als deze signalering verschijnt moet het geïnstalleerde
vetfilter gereinigd worden.
Om de signalering te resetten houd 3 seconden lang de toets
1 ingedrukt.
Koolstoffilter signalering
Na 160 werkuur gaat het lampje L5 knipperen.
Als deze signalering verschijnt moet het geïnstalleerde
koolstoffilter vervangen worden.
Om de signalering te resetten houd 3 seconden lang de toets
1 ingedrukt.
In het geval van een gelijktijdige signalering van beide filters,
signaleert het lampje L5 achterelkaar de alarmen door 3
seconden aan te blijven en vervolgens 3 maal te knipperen.
De reset geschiedt door 2 maal de boven beschreven
procedure uit te voeren.
De eerste keer wordt de signalering van het vetfilter gereset,
de tweede keer de signalering van het koolstoffilter.
In de standaard modus is de koolstoffilter signalering niet
actief.
Indien de afzuigkap als filterende apparaat wordt gebruikt
moet de koolstoffilter signalering geactiveerd worden.
Activering van de koolstoffilter signalering:
Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1
en 4, 3 seconden lang, ingedrukt.
De lampjes L1 en L2 knipperen 5 seconden lang.
Uitschakeling van de koolstoffilter signalering:
Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1
en 4, 3 seconden lang, ingedrukt.
Het lampje L1 knippert 2 seconden lang.
Temperatuur alarm
De kap is voorzien van een temperatuursensor die de motor
op snelheid 3 inschakelt als de temperatuur, in de buurt van
de bedieningen, te hoog is.
De alarmtoestand wordt aangegeven door het achterelkaar
knipperen van de lampjes L1, L2, L3.
Deze toestand blijft voortbestaan totdat de temperatuur onder
de alarmgrens daalt.
Om deze modus te verlaten op toets 1 of toets 2 drukken.
Om de 30 seconden controleert de sensor de
omgevingstemperatuur in de buurt van de display.
