Изменение направления открывания двери

Если вы хотите изменить направление открывания двери (заводская установка –

ручка слева) выполните следующие действия:

AVU8X(/IX)

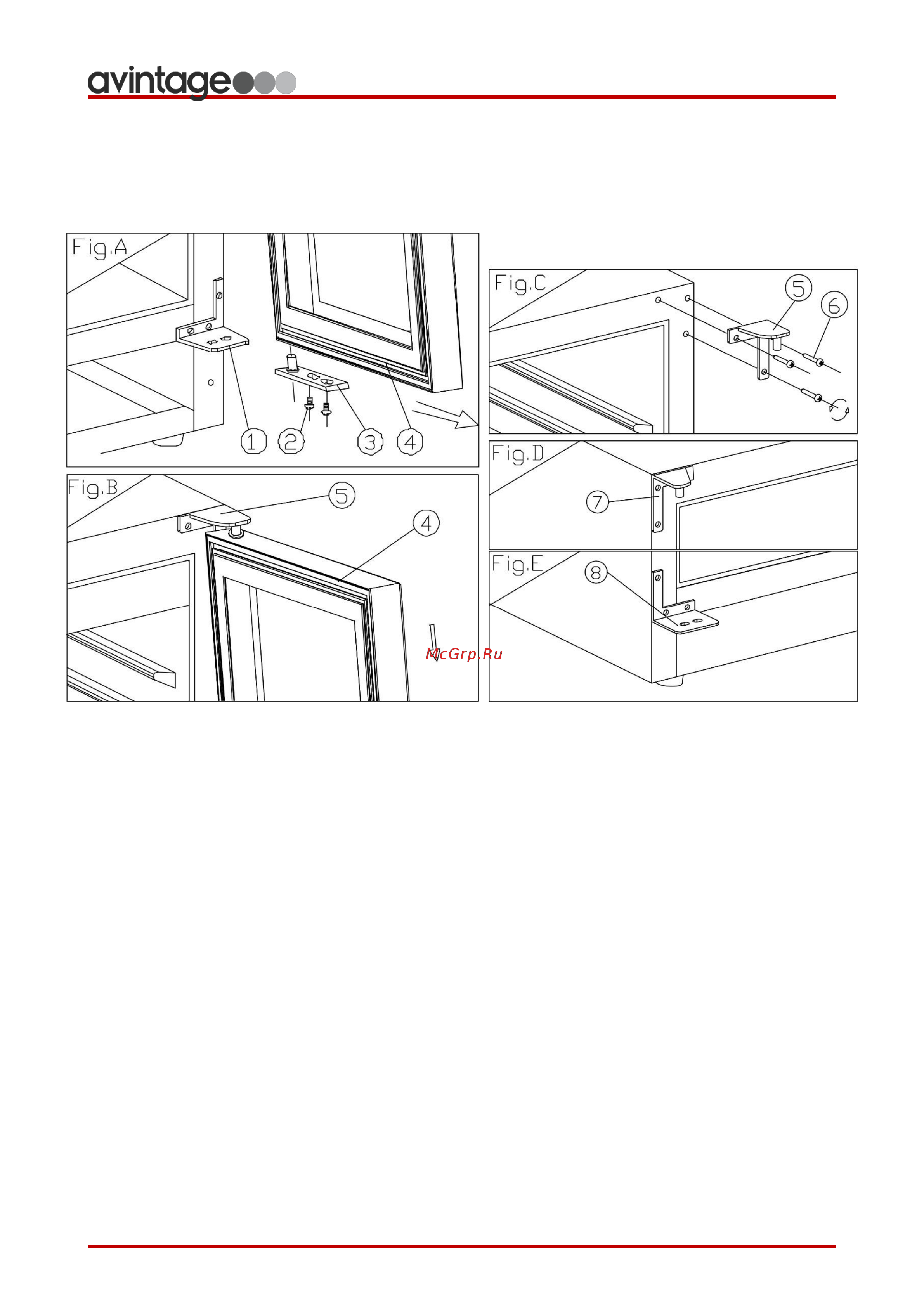

1. Откройте дверь на 90 градусов, открутите два винта 2, удерживающих нижнюю

правую петлю 3, немного сместите низ двери 4 на себя и снимите ее с верхней

правой петли (Fig. А и Fig. B). Аккуратно отложите дверь в сторону.

2. Удалите 3 винта крепления 6 верхней правой петли 5 и снимите ее и нижнюю

правую петлю 1 (Fig. C).

3. Установите верхнюю левую петлю 7 из комплекта поставки шкафа в верхний левый

угол шкафа с помощью трех винтов (Fig. D).

4. Установите нижнюю левую петлю 8 из комплекта поставки шкафа в соответствии с

вышеописанной процедурой (Fig. E).

5. Разверните дверь на 180 градусов вокруг горизонтальной оси. Установите дверцу

так же, как она была снята, и закрепите ее так, чтобы она позиционировалась ровно.

1. Нижняя правая петля

4. Дверь

7. Верхняя левая петля

2. Винты

5. Верхняя правая петля

8. Нижняя левая петля

3. Ось петли

6. Винты крепления петли
