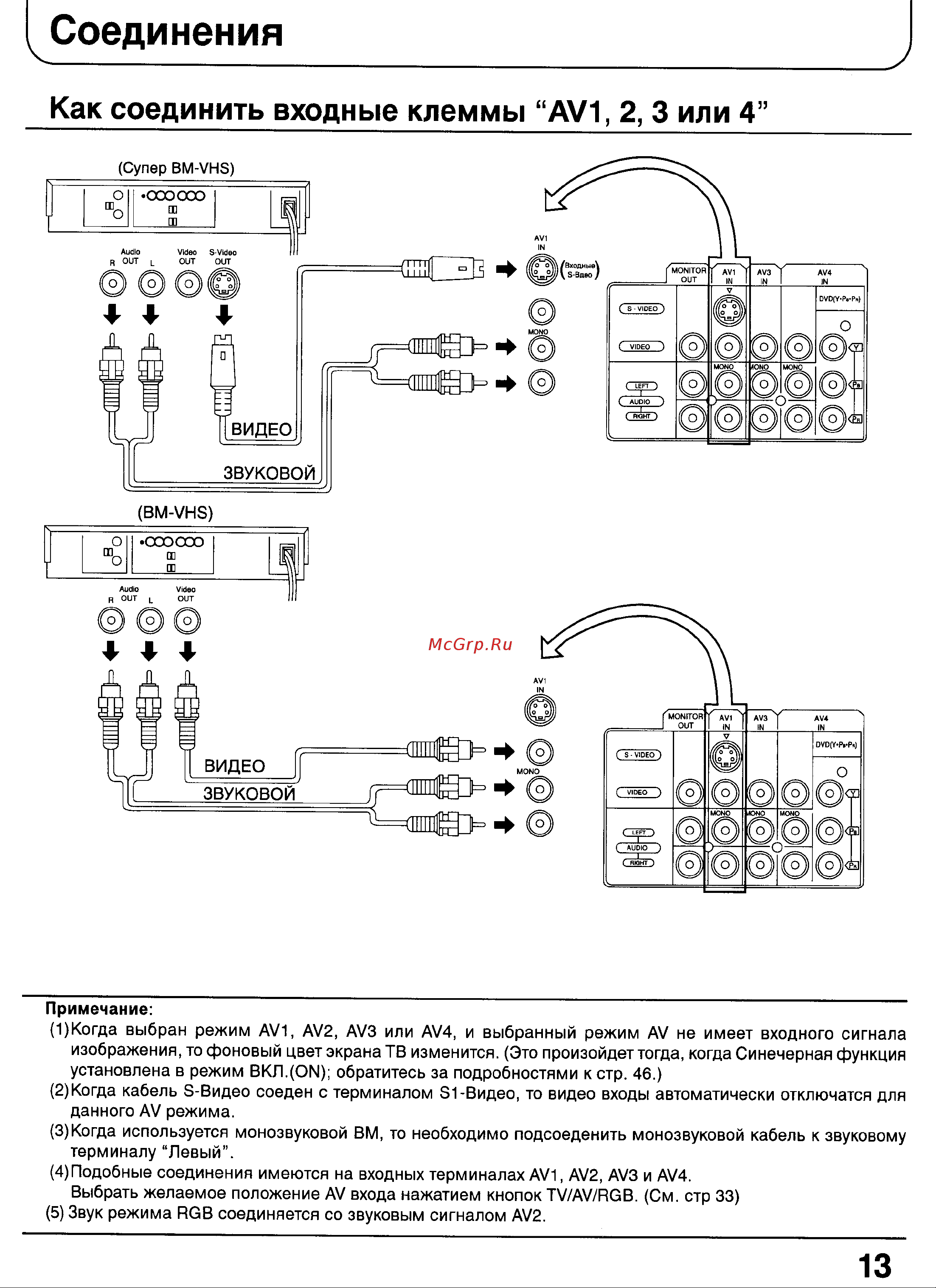

Соединения Как соединить входные клеммы AV1 2 3 или 4 BM VHS Примечание 1 Когда выбран режим AV1 AV2 AV3 или AV4 и выбранный режим AV не имеет входного сигнала изображения то фоновый цвет экрана ТВ изменится Это произойдет тогда когда Синечерная функция установлена в режим BKD ON обратитесь за подробностями к стр 46 2 Когда кабель S Видео соеден с терминалом Si Видео то видео входы автоматически отключатся для данного AV режима З Когда используется терминалу Левый моноэвуковой ВМ то необходимо подсоеденить 4 Подобные соединения имеются на входных терминалах AV1 AV2 AV3 и AV4 Выбрать желаемое положение AV входа нажатием кнопок TV AV RGB См стр 33 5 Звук режима RGB соединяется со звуковым сигналом AV2 монозвуковой кабель к звуковому
