Liebherr FKDv 4513 [7/11] Внимание

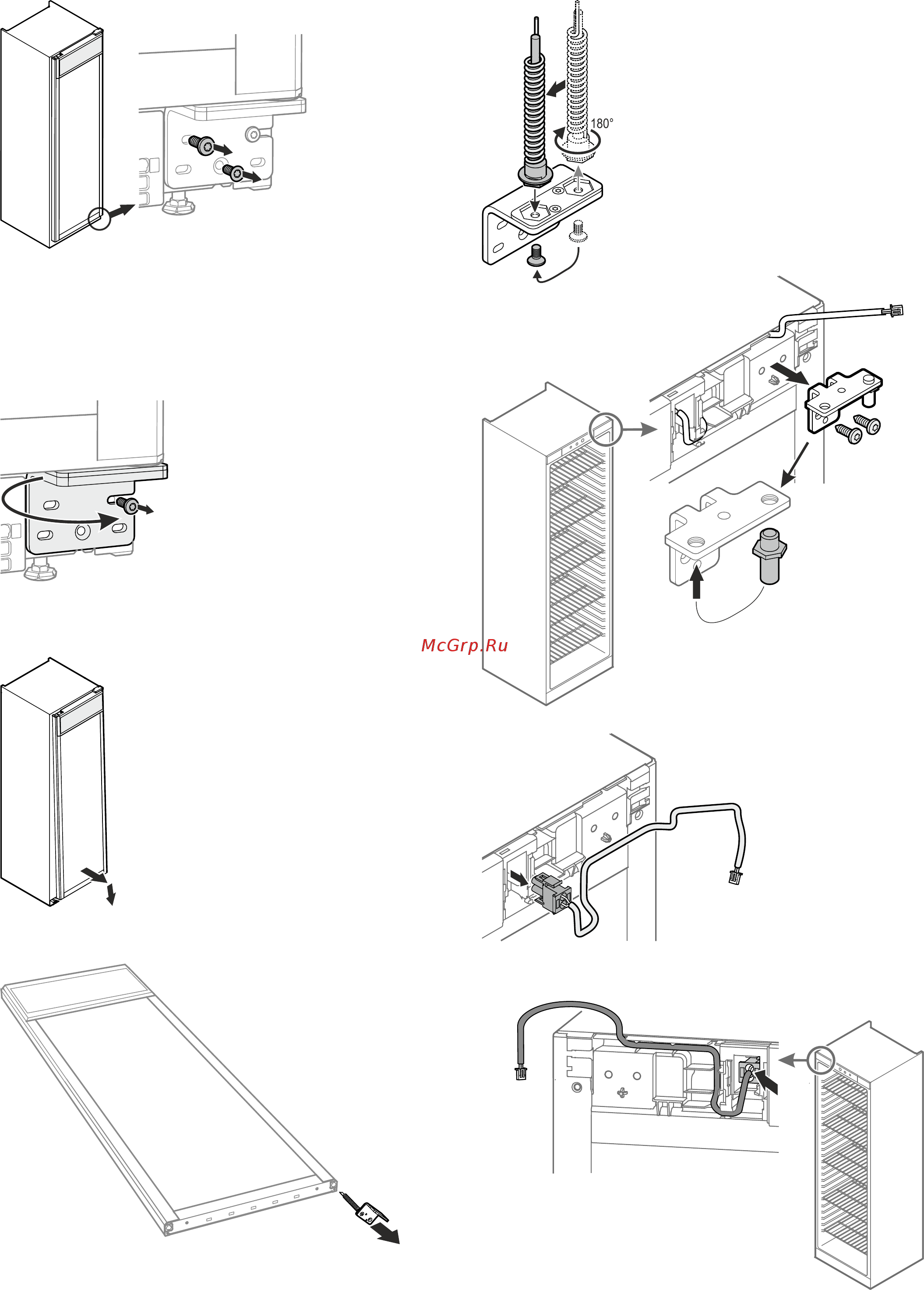

6. Выкрутите левый и нижний винты.

Внимание

Опора двери оснащена пружинным

механизмом для самозакрывания

двери.

При ослаблении винтов шарнирный

уголок поворачивается налево.

Внимание

Дверь должен поддерживать еще один человек.

7. Удерживая шарнирный уголок, вы-

крутите правый винт.

Продолжая удерживать шарнирный

уголок, поверните его влево.

8. По тя ни те н и ж н юю ч ас т ь д в е р и н а с е бя

и снимите ее, потянув вниз.

Осторожно уложите дверь на мягкую

поверхность.

9. Извлеките шарнирный уголок.

10. Открутите опорный штифт, повер-

ните его по горизонтали на 180°

и пр ик ру т и те ег о в л ев ое отв ер с т ие.

12. Отсоедините штекер.

Снимите кабель.

11. Открутите шарнирный уголок.

Переставьте шарнирный штифт на

шарнирном уголке.

13. Вставьте штекер вверху слева.

Проложите кабель как показано.
