Установка
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
ШАГ 1: ВЫБОР МЕСТА УСТАНОВКИ
Порекомендуйте местоположение для установки клиенту и согласуйте такое место с клиентом.
ШАГ 2: УСТАНОВИТЕ НАСТЕННУЮ РАМУ
1. Повесьте настенную раму на стену; при помощи строительного уровня выровняйте ее горизонтально и
отметьте места для отверстий под винты на стене.
2. Просверлите отверстия под винты на стене при помощи ударной дрели (спецификации сверла
идентичны спецификациям пластикового вещества расширения) и заполните отверстия пластиковым
веществом расширения.
3. Закрепите настенную раму на стене при помощи самонарезающих винтов (ST4.2X25TA) и затем
проверьте, надежно ли установлена рама, потянув за нее. Если пластиковое вещество расширения
свободно размещается в отверстии, просверлите рядом еще одно крепежное отверстие.

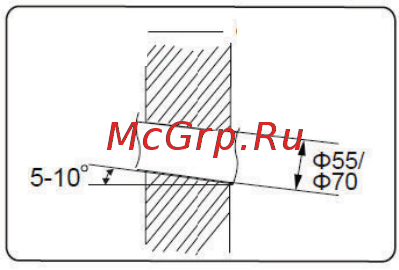

ШАГ 3: ПРОСВЕРЛИТЕ ОТВЕРСТИЕ ПОД ТРУБОПРОВОД
1. Выберите положение отверстия под трубопровод в соответствии с направлением выходной трубы.
2. Откройте отверстие под трубопровод с диаметром 55мм или 70мм в выбранном положении выпускной
трубы. Чтобы обеспечить плавность дренажа, немного скосите отверстие под трубопровод на стене к
внешней стороне под углом 5-10°.
ПРИМЕЧАНИЕ:
•
Обратите внимание на необходимость предотвращения попадания пыли и примите соответствующие
меры при открытии отверстия.
•
Пластиковое вещество расширения не предоставляется и должно приобретаться локально.
Внутренняя
сторона
Внешняя
сторона
29
