Техобслуживание
Диагностика неисправностей
Посторонний звук
Из внутреннего блока вытекает вода
Блок не отвечает на рабочие сигналы пульта
Запах гари или дыма
Неисправность электросети или сработавший
предохранитель
Излишне высокая температура кабелей
Отк
лючите блок и обесточьте его
Включите режим вентиляции на 2-3 часа; внутренний
блок высохнет.
После отключения блока обесточьте его.
1. После нескольких рабочих сезонов обратитесь к специалисту для тщательной прочистки
внутреннего и наружного блоков. Это обеспечит корректную работу системы в дальнейшем.
2. Загрязнения внутри системы могут привести к засору линии отвода конденсата,
возникновению неприятных запахов, протечек, ослаблению потока и снижению
производительности. При возникновении подобных симптомов обратитесь в службу
технической поддержки.
3.Самостоятельная чистка внутренних узлов блоков запрещена. Это может привести к
травмам и выходу оборудования из строя.

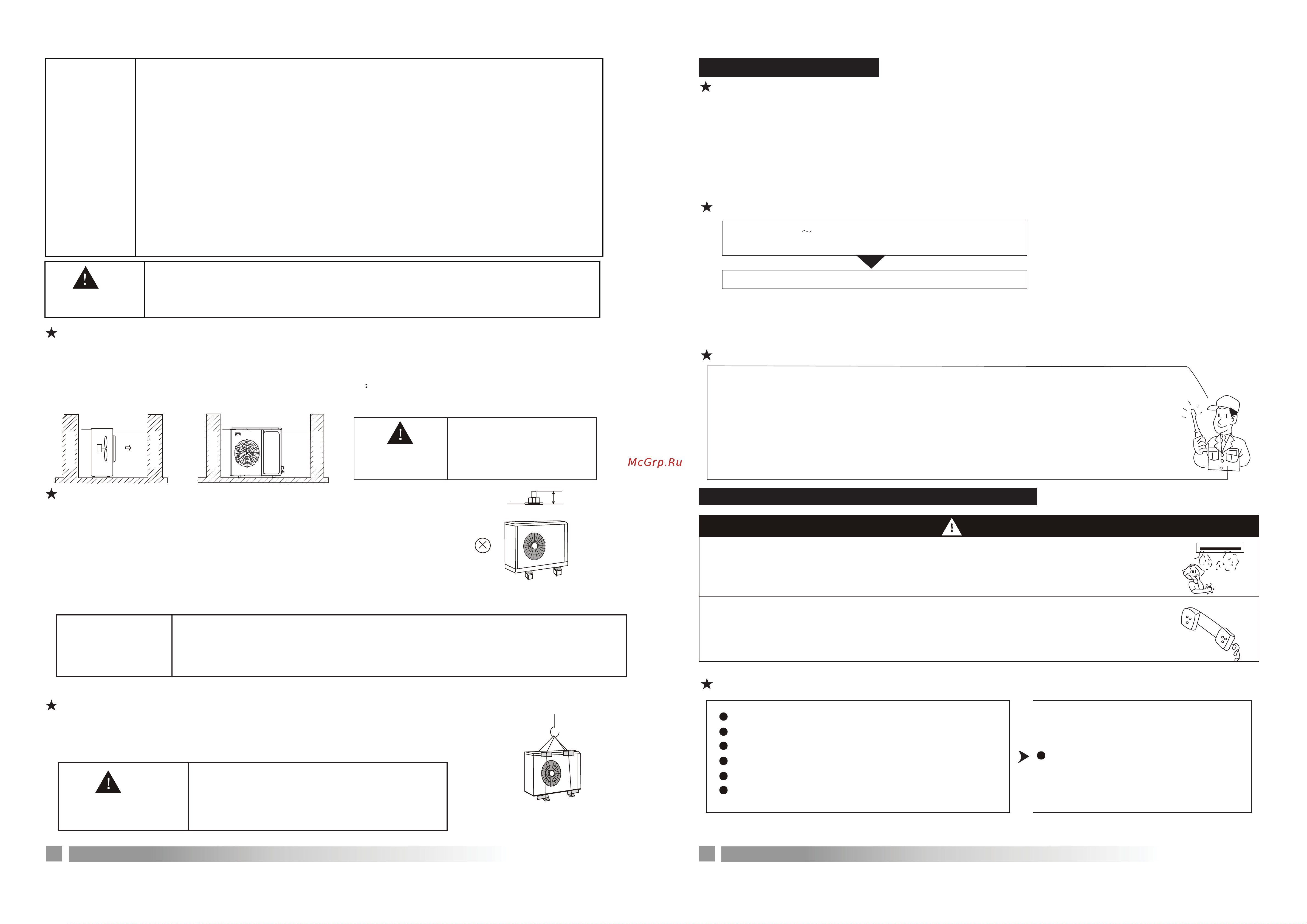

Свободное пространство
После выбора позиции монтаж наружного блока должен осуществляться в соответствии с приведенными
ниже иллюстрациями для обеспечения вентиляции и надлежащего технического обслуживания блока.
Монтажные за
зоры должны быть следующими:
C B D
A
Требования:
Препятствие
Препятствие
Препятствие
Препятствие
Обслуживание
Выход воздуха
Забор воздуха
A > 300 мм; B > 1500 мм;
Внимание
C > 300 мм; D > 500 мм;
space
Монтаж
20 мм
1. Для равномерного отвода конденсата предусмотрите канал для отвода конденсата.
2. При монтаже необходимо удостовериться, что монтажные опоры достаточно
прочные и расположены на одном уровне - в противном случае система будет
вибрировать и издавать шум.
3. Наружный блок необходимо надежно зафиксировать болтами.
Неправильно
Правильно
Внимание
При выявлении признаков неисправности (запаха гари, протечек, шума) обесточьте
систему и обратитесь в службу технической поддержки.
Если систему не выключить, то это может привести к серьезной поломке.
Самостоятельный ремонт и обслуживание блока запрещены.
Они могут привести к короткому замыканию, протечкам, возгоранию, а также к ущербу
здоровью.
Все работы должны осуществляться квалифицированным специалист
ом.
Инструкция по эксплуатации
9
Монтаж
20
Проверки перед началом рабочего сезона
1.Убедитесь, чт
о в заборных и выпускных отверстиях блоков нет посторонних
предметов. В противном случае система будет работать некорректно и может
серьезно выйти из строя.
2. Убедитесь в надле
жащем состоянии электрических кабелей.
При выявлении неисправности обратитесь к квалифицированному специалисту.
Дренажные отверстия не должны быть закрыты. В противном случае система не сможет работать, и
возникнут сильные протечки.
3.
Пров
ерки в конце сезона
Примечание. Если система не будет использоваться в течение длительного времени, ее следует
обесточить.
При простом выключении системы с пульта она будет продолжать потреблять небольшое количество
электроэнергии.
Прочие пров
ерки
4. Крепежные болты наружного блока должны выступать не менее чем на 20 мм от
поверхности основания.
5. Блок должен фиксироваться надежно, а не только на четырех угловых опорах.
При выявлении следующих признаков необходимо обратиться в службу технической поддержки.
Транспортировка
Для подъема наружного блока следует использовать два троса длиной от 8 м; между тросом
и корпусом блока необходимо предусмотреть защитные вставки во избежание повреждения
блока.
Внимание
1. Монтажная позиция должна хорошо проветриваться и обеспечивать надлежащий
воздухообмен.
2. Монтажная позиция должна быть достаточно прочной, чтобы выдержать массу
наружного блока, гасить вибрацию и предотвращать шум.
3. Следует избегать воздействия прямых солнечных лучей; при необходимости можно
предусмотреть навес от солнца.
4. М
онтажная позиция не должна препятствовать отводу конденсата, осадков и воды,
образовавшейся при оттаивании.
5. Блок не должен подвергаться снежным заносам на монтажной позиции.
6. Монтажная позиция не должна подвергаться сильным порывам ветра.
7. Потоки воздуха и шум не должны причинять неудобство окружающим.
8. Блок не должен монтироваться в местах скопления мусора и в месте, подверженном
воздействию выхлопных газов.
Осторожно!
Прикасаться к теплообменнику внутреннего
блока как руками, так и посторонними
предметами запрещено.
Осторожно!
Если наружный блок работает в среде с содержанием источников масел (включая
машинное), соли (прибрежные зоны) и серных газов (вблизи горячих источников или
нефтеперерабатывающих заводов), то эти вещества могут привести к выходу системы
из строя.
Внимание
Вокруг основания блока необходимо предусмотреть канал для отвода конденсата.
Если наружный блок устанавливается на крыше, необходимо удостовериться, что
она достаточно прочна, чтобы выдержать массу блока, что система не нарушит ее
герметичность, и что конденсат будет свободно отводиться от работающего блока.
