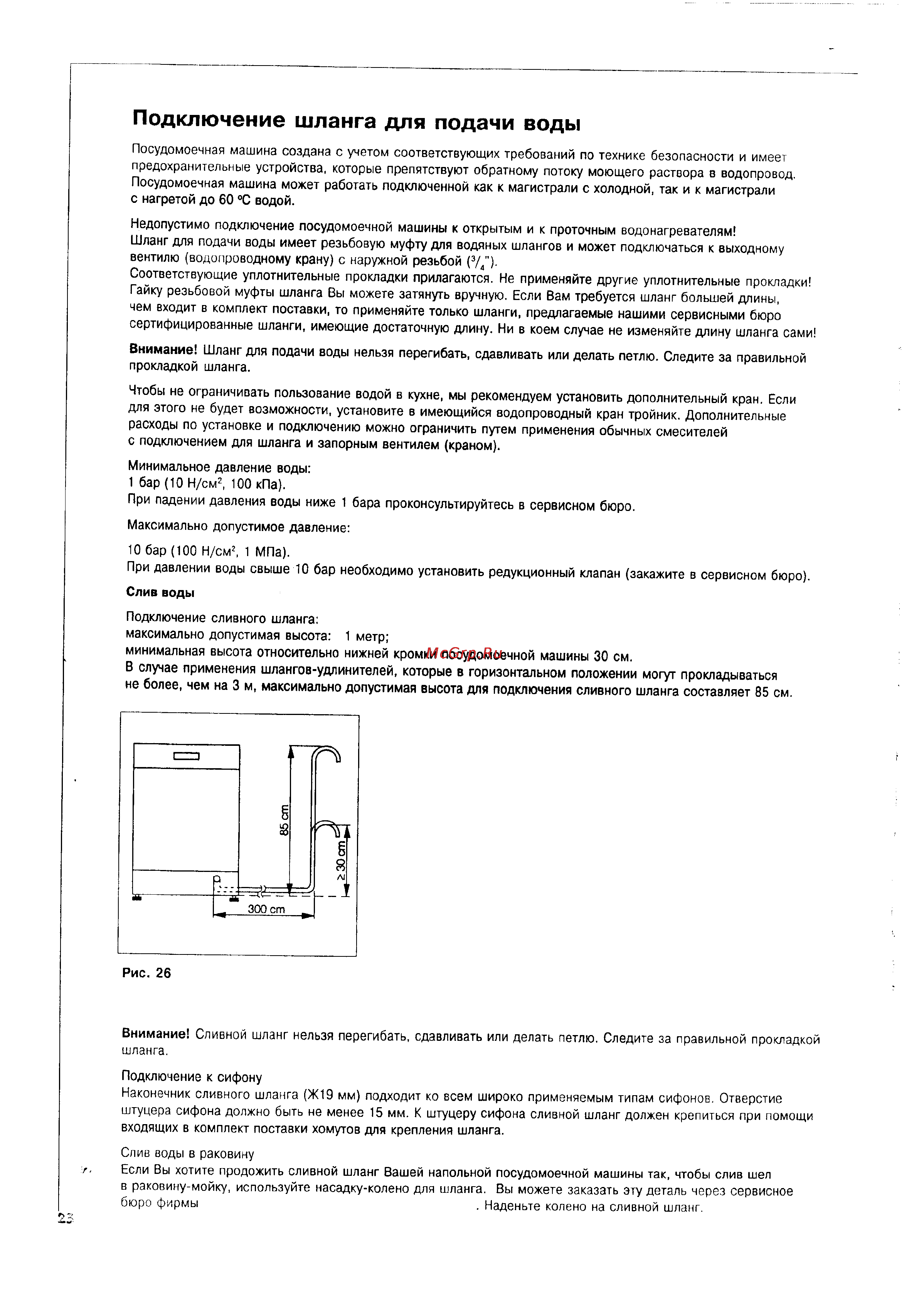

Подключение шланга для подачи воды Посудомоечная машина создана с учетом соответствующих требований по технике безопасности и имеет предохранительные устройства которые препятствуют обратному потоку моющего раствора в водопровод Посудомоечная машина может работать подключенной как к магистрали с холодной так и к магистрали с нагретой до 60 С водой Недопустимо подключение посудомоечной машины к открытым и к проточным водонагревателям Шланг для подачи воды имеет резьбовую муфту для водяных шлангов и может подключаться к выходному вентилю водопроводному крану с наружной резьбой 3 4 Соответствующие уплотнительные прокладки прилагаются Не применяйте другие уплотнительные прокладки Гайку резьбовой муфты шланга Вы можете затянуть вручную Если Вам требуется шланг большей длины чем входит в комплект поставки то применяйте только шланги предлагаемые нашими сервисными бюро сертифицированные шланги имеющие достаточную длину Ни в коем случае не изменяйте длину шланга сами Внимание Шланг для подачи воды нельзя перегибать сдавливать или делать петлю Следите за правильной прокладкой шланга Чтобы не ограничивать пользование водой в кухне мы рекомендуем установить дополнительный кран Если для этого не будет возможности установите в имеющийся водопроводный кран тройник Дополнительные расходы по установке и подключению можно ограничить путем применения обычных смесителей с подключением для шланга и запорным вентилем краном Минимальное давление воды 1 бар 10 Н см2 100 кПа При падении давления воды ниже 1 бара проконсультируйтесь в сервисном бюро Максимально допустимое давление 10 бар 100 Н см2 1 МПа При давлении воды свыше 10 бар необходимо установить редукционный клапан закажите в сервисном бюро Слив воды Подключение сливного шланга максимально допустимая высота 1 метр минимальная высота относительно нижней кромки посудомоечной машины 30 см В случае применения шлангов удлинителей которые в горизонтальном положении могут прокладываться не более чем на 3 м максимально допустимая высота для подключения сливного шланга составляет 85 см Внимание Сливной шланг нельзя перегибать сдавливать или делать петлю Следите за правильной прокладкой шланга Подключение к сифону Наконечник сливного шланга Ж19 мм подходит ко всем широко применяемым типам сифонов Отверстие штуцера сифона должно быть не менее 15 мм К штуцеру сифона сливной шланг должен крепиться при помощи входящих в комплект поставки хомутов для крепления шланга Слив воды в раковину Если Вы хотите продожить сливной шланг Вашей напольной посудомоечной машины так чтобы слив шел в раковину мойку используйте насадку колено для шланга Вы можете заказать эту деталь через сервисное бюро фирмы Наденьте колено на сливной шланг
