5.1. Плита изготовлена в модульном варианте, то есть состоит из верхнего рабочего модуля – плиты эклектической, и нижнего

модуля стенда с нейтральной полкой (для Ф2ЖТЛПЭ, Ф4ЖТЛПЭ, Ф4ЖТЛпэ, Ф6ЖТЛПЭ), или нижнего модуля с духовкой

(для Ф2ЖТЛПДЭ, Ф4ЖТЛПДЭ, Ф4ЖТЛпдэ, Ф6ЖТЛПДЭ), или нижнего модуля –духовки с конвекцией(для Ф2ПДКЭ,

Ф4ПДКЭ, Ф4пдкэ, Ф6ПДКЭ).

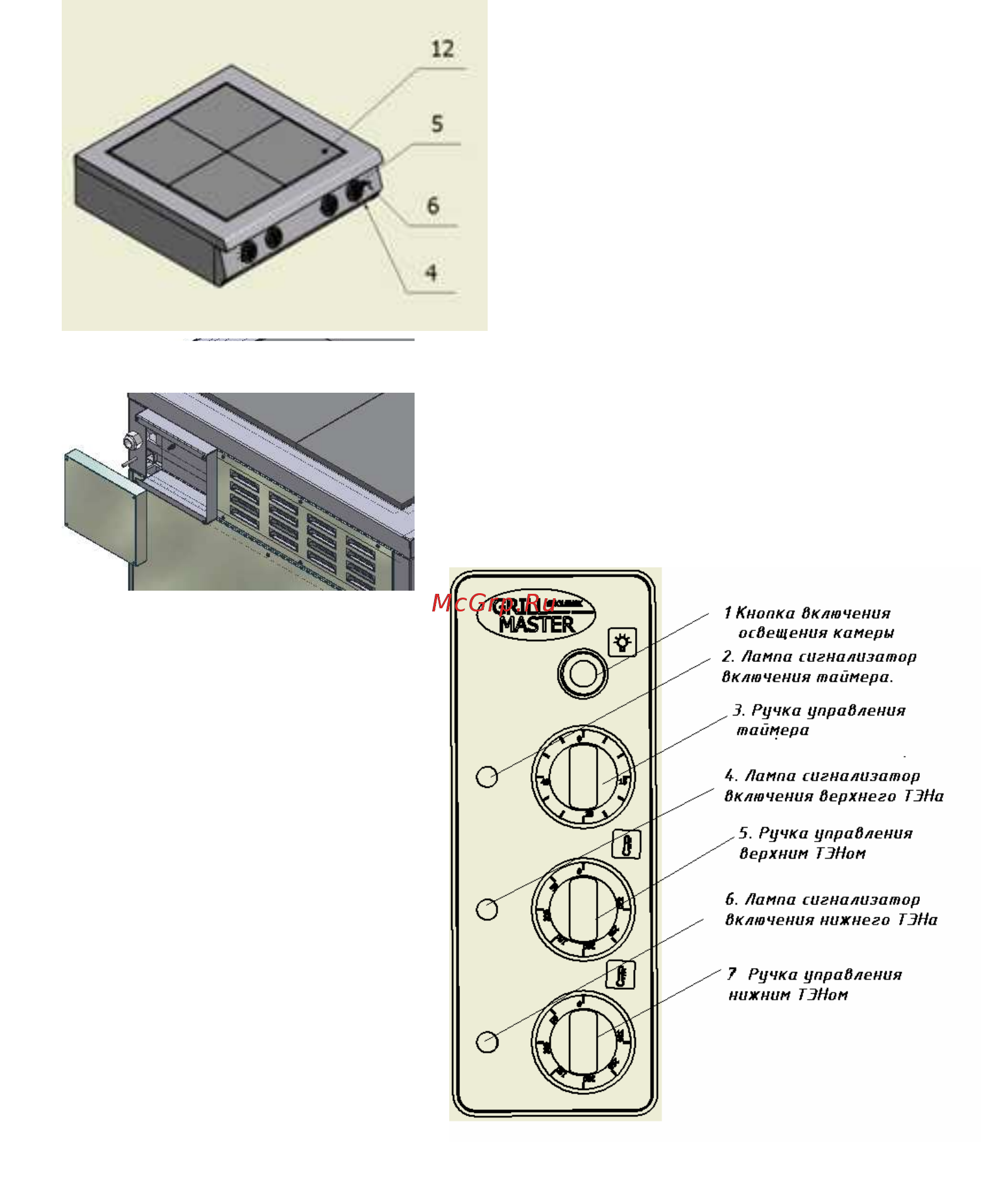

5.2. Верхняя рабочая часть модуля (рис.1) представляет собой конструкцию коробчатой формы,

внутрь которой устанавливается каркас с отражателями тепла. На каркас устанавливаются

электрические конфорки 12, поддон 4 служит для стока жидкости, пролитой на рабочую

поверхность (на примере 4-х конфорочной плиты).

5.3. Для подключения электропроводки к плитам (рис.2) с задней стороны предусмотрена съемная

крышка. Спереди на панели управления находятся ручки переключателей 5 и сигнальная

лампа включения 6. Установкой ручек в положение «1» … «3» осуществляется регулирование

мощности конфорок и соответственно степень нагрева: «слабый» … «сильный». Отключение

конфорки производится установкой ручки переключателя в положение «0».

5.4. Нижняя подставка плит Ф2ЖТЛПЭ, Ф4ЖТЛПЭ, Ф4ЖТЛпэ, Ф6ЖТЛПЭ на стенде с

нейтральной полкой представляет собой сварную конструкцию из квадратных труб, на которую

установлен верхний модуль. Нейтральная полка предназначена для хранения кухонного инвентаря.

5.5. Нижний модуль плит с духовкой Ф2ЖТЛПДЭ, Ф4ЖТЛПДЭ, Ф4ЖТЛпдэ, Ф6ЖТЛПДЭ

представляет собой конструкцию коробчатой формы, в

которую вмонтирована духовка.

5.6. На духовке с правой стороны расположена панель управления (рис.3), где

расположены ручки управления верхним и нижним ТЭНом,

ручка управления таймером, сигнальные лампы, кнопка

включения освещения камеры.

5.7. Для плит с конвекцией (рис.4) Ф2ПДКЭ, Ф4ПДКЭ, Ф4пдкэ, Ф6ПДКЭ

конструкция нижнего модуля выполнена аналогично плитам с духовкой,

только на панели установлена кнопка включения вентилятора.

5.8. Ручки управления служат для раздельного включения каждого

(верхнего и нижнего) ТЭНа и регулирования интенсивности их

нагревания, ручку устанавливают в положение, соответствующее

требуемой температуре.

Рисунок 1

Рисунок 2

Рисунок 3
