24
Инструкция по установке промо лайтбокса.

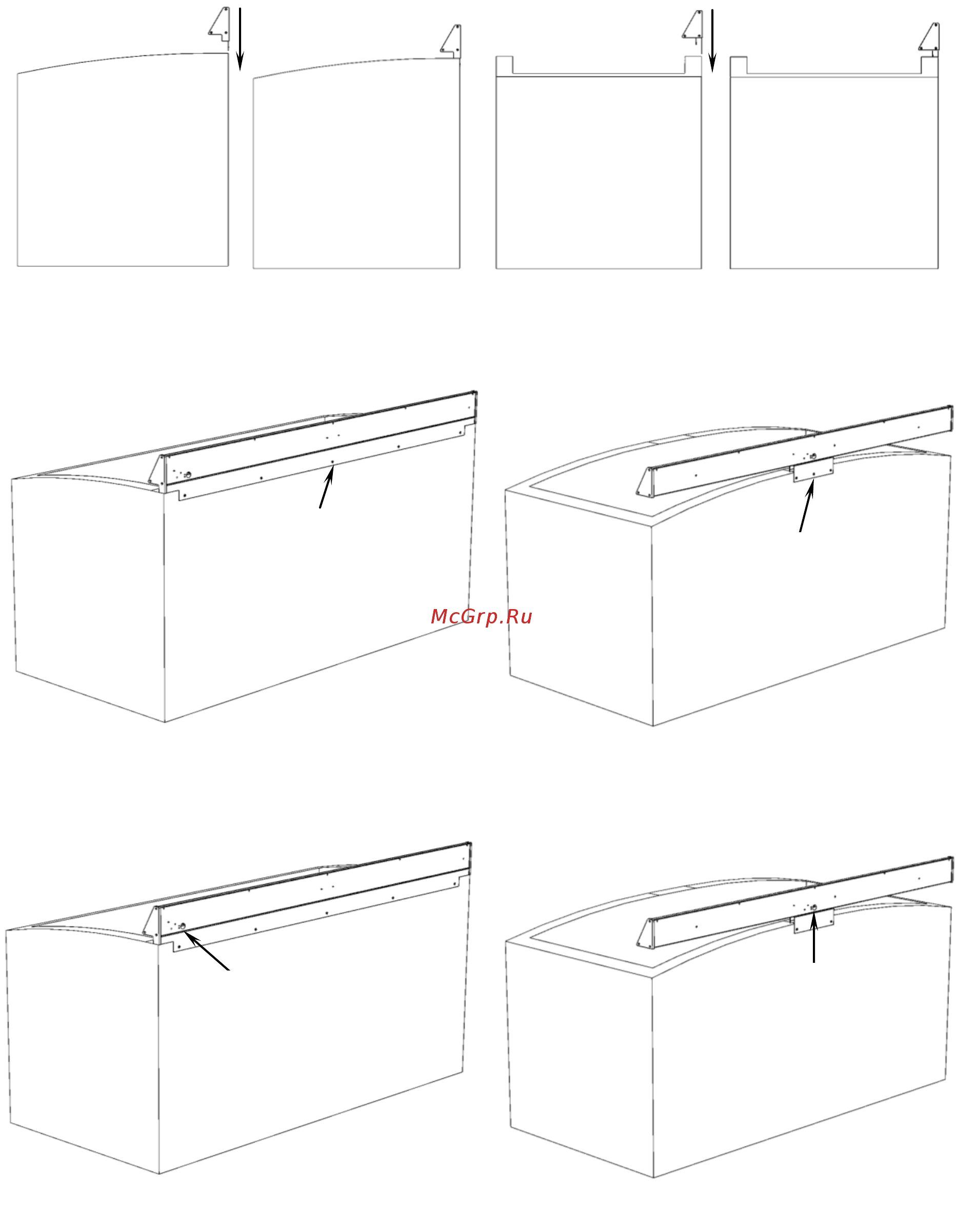

1. Установить промо-лайтбокс на заднюю стенку ларя, как показано на рисунке. Выровнять торцы
промо-лайбокса с торцами короны ларя.
2. Закрепить промо лайтбокс саморезами 4,2х19 со сверлом через отверстия к задней стенке.
3. Подключить кабель питания подсветки промо-лайтбокса к сети 220В.
POLO 200-250
POLO 200-250
POLO TST
Отверстия для
крепления промо-
лайтбокса
POLO 200-250
POLO TST
POLO TST
Отверстия для
крепления промо-
лайтбокса
Место вывода
кабеля питания
подсветки
Место вывода
кабеля питания
подсветки
