11
BUILT-IN - Монтаж, эксплуатация и техническое обслуживание
ОСТОРОЖНО
Если в ходе монтажа вы установили, что условия отличаются от требуемых, либо они со временем меняются и начинают отличаться
от требуемых, перед эксплуатацией диспенсера, обратитесь к производителю, для проведения необходимой проверки.
Чистка
Перед включением диспенсера может потребоваться очистка оборудования от пыли, посторонних объектов и грязи,
скопившихся в ходе перевозки и хранения. Для очистки используйте губку или ткань, смоченные нейтральным моющем
средством и разведенными в воде дезинфицирующими составами. Не используйте растворители или составы на
спиртовой основе. Вентиляционные прорези диспенсера, с правой стороны, следует чистить сухой щеткой.
ОСТОРОЖНО
Не используйте жидкости, содержащие растворители или абразивные материалы, для чистки диспенсера.
Размещение
Диспенсер устанавливают на поверхность, способную выдержать его массу вместе с водой (массу брутто,
см.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ) в вертикальном положении.
Положение диспенсера должно обеспечивать достаточную вентиляцию, в частности, сзади и сверху должны быть
минимальные зазоры для вентиляции не менее 15 см. По этой причине диспенсер нельзя устанавливать вблизи
прямых или непрямых источников тепла (например, печей, радиаторов, плит, кофе-машин и т.п.).
Разъемы для подключения к источникам питания и воды должны находиться вблизи диспенсера и соответствовать
характеристикам, указанным в техническом файле и располагаться таким образом, чтобы кабель питания и шланг для
воды не создавали препятствий.
В зоне установки оборудования не должно быть пыли или едких/взрывоопасных газов.
На месте установки не допускаются вибрации; аппарат должен иметь достаточное освещение для правильного
понимания различных функций.
В случае если перевозка или монтаж осуществлялись в положении, отличном от вертикального, после возвращения в
нормальное положение следует выждать не менее суток перед включением.
ВАЖНО
Освещение рабочих зон общего назначения должно, в среднем, составлять 300 люкс (приемлемые значения - от 200 до 500 люкс).
Подключения
Внешние приспособления

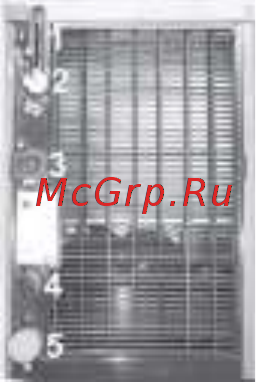

На задней панели диспенсера находятся разъемы,
необходимые для монтажа (рис. 5).
1 гнездо для вставки чиповой карты
2 кнопка выхода в меню
3 источник питания
4 (ОПЦИЯ) внешний источник газа CO2
5 резьбовая муфта для подачи воды в аппарат
Рис.5
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Для обеспечения нормальной работы диспенсера временные подключения запрещены. Приведенные ниже операции
должны выполняться квалифицированным специалистом. Во время монтажа следует установить новые трубы для
подключения к сетям водоснабжения; использование старых труб не допускается.
ОСТОРОЖНО
Если для подключения к сети водоснабжения используются трубы длиннее 5 метров, их диаметр должен быть более 8 мм.
Для нормальной работы диспенсера сеть водоснабжения должна иметь следующие характеристики:
• отсутствие скачков давления;
• значения давления в соответствии с приведенными ранее техническими характеристиками.
Если давление в сети водоснабжения превышает 4,5 бар, необходимо установить редуктор давления за запорным
краном, чтобы довести давление до 4 бар.
Фитинги и трубы для подключения к сети водоснабжения должны быть сертифицированы на совместимость с
пищевыми продуктами. Все входящие в комплект трубы и фитинги соответствуют этому требованию.
Дополнительные приспособления, например, фильтры, предварительные фильтры, подключаемые к сети
водоснабжения после запорного крана, должны быть сертифицированы на совместимость с пищевыми продуктами.
ОСТОРОЖНО
Нажимайте на кнопки пальцами. Не используйте заостренные предметы!
Для правильного подключения к сети водоснабжения выполняйте следующие действия:
• в запорный кран (опция, не поставляется вместе с диспенсером) завинчивается фитинг 3/8” x 8 для подсоединения
трубы водоснабжения, входящей в комплект поставки;
• подключите трубу водоснабжения к фитингу 8 x 3/8”;
