Megajet MJ-600 plus [4/11] Электрические характеристики

Содержание

• Введение 2
• Краткие технические характеристики и отличительные особенности 3
• Основные особенности и функции 3
• Электрические характеристики 4
• Органы управления и отображения 5
• Основные режимы 6
• Многофункциональный жк дисплей 7
• Установка радиостанции в автомобиле 7
• Установка и настройка автомобильной антенны 10

Похожие устройства

• Philips HP 4940/00 Инструкция по эксплуатации
• Beko CSE 57300 GW Инструкция по эксплуатации
• Panasonic TX-32W100 Инструкция по эксплуатации
• Megajet MJ-400 Инструкция по эксплуатации
• Panasonic VDR-D51EE Инструкция по эксплуатации
• Bosch HCE744253R Инструкция по эксплуатации
• Philips HP 8183/00 Инструкция по эксплуатации
• Megajet MJ-700 Инструкция по эксплуатации
• Konica Minolta Dimage Z10 Инструкция по эксплуатации
• Panasonic VDR-D50EE Инструкция по эксплуатации
• Bosch HCE744250R Инструкция по эксплуатации
• Philips HP8180/00 Инструкция по эксплуатации
• Bernina Bernette 815e Инструкция по эксплуатации
• Midland GXT-400 Инструкция по эксплуатации
• Bosch HCE644120R Инструкция по эксплуатации
• Philips HP8251/00 Инструкция по эксплуатации
• Midland GXT-400 Инструкция по эксплуатации
• Sony RDR-GX310 Инструкция по эксплуатации
• Bosch HCE644123R Инструкция по эксплуатации
• Philips HP 8195/00 Инструкция по эксплуатации

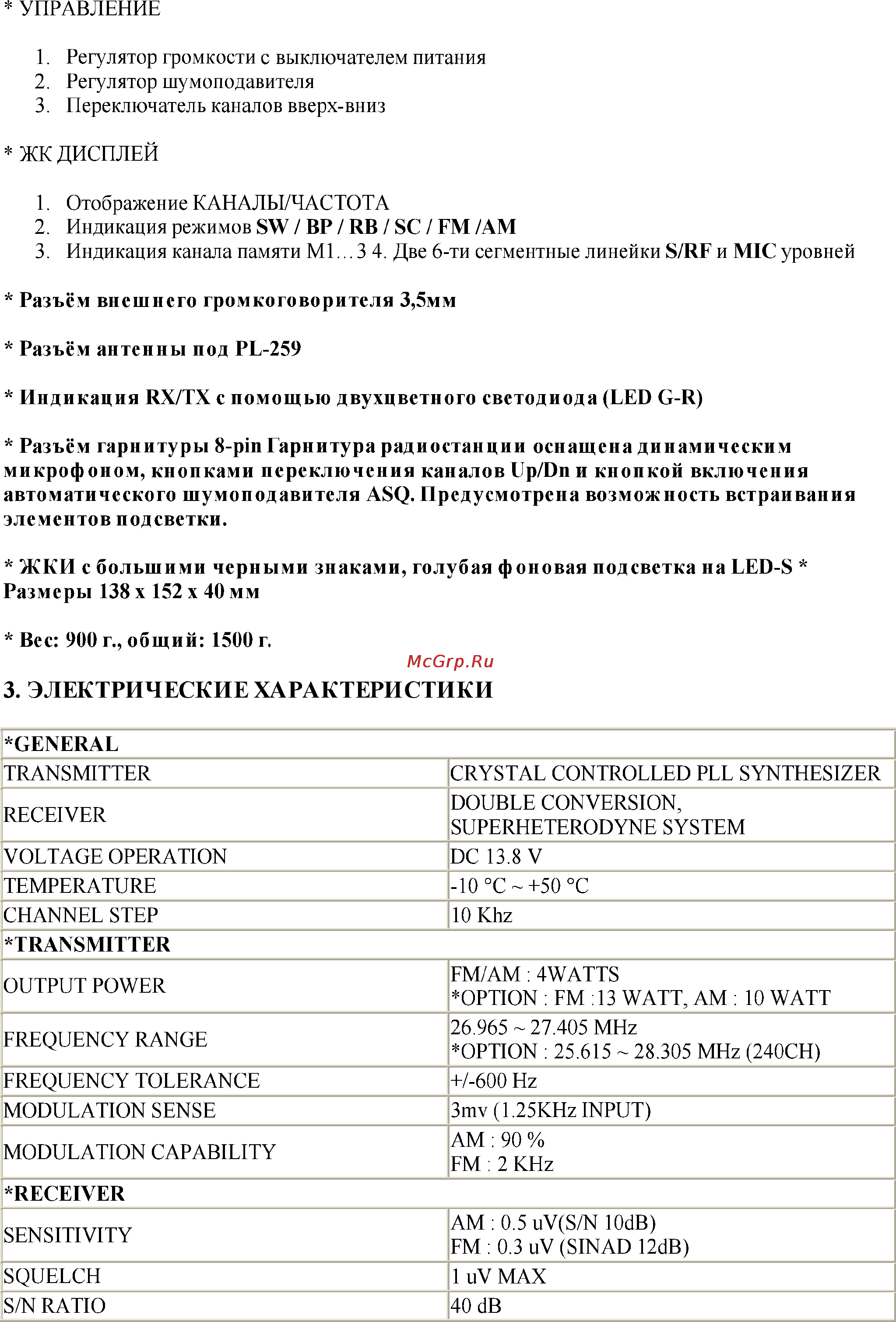

УПРАВЛЕНИЕ 1 Регулятор громкости с выключателем питания 2 Регулятор шумоподавителя 3 Переключатель каналов вверх вниз ЖК ДИСПЛЕЙ 1 Отображение КАНАЛЫ ЧАС ТОТА 2 Индикация режимов SW BP RB SC FM АМ 3 Индикация канала памяти Ml 3 4 Две 6 ти сегментные линейки S RF и MIC уровней Разъём внешнего громкоговорителя 3 5мм Разъём антенны под PL 259 Индикация RX TX с помощью двухцветного светодиода LED G R Разъём гарнитуры 8 pin Гарнитура радиостанции оснащена динамическим микрофоном кнопками переключения каналов Up Dn и кнопкой включения автоматического шумоподавителя ASQ Предусмотрена возможность встраивания элементов подсветки ЖКИ с большими черными знаками голубая фоновая подсветка на ЬЕВ 8 Размеры 138 х 152 х 40 мм Вес 900 г общий 1500 г 3 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ GENERAL TRANSMITTER RECEIVER VOLTAGE OPERATION TEMPERATURE CHANNEL STEP TRANSMITTER OUTPUT POWER FREQUENCY RANGE FREQUENCY TOLERANCE MODULATION SENSE MODULATION CAPABILITY CRYSTAL CONTROLLED PLL SYNTHESIZER DOUBLE CONVERSION SUPERHETERODYNE SYSTEM DC 13 8 V 10 C 50 C 10 Khz FM AM 4WATTS OPTION FM 13 WATT AM 10 WATT 26 965 27 405 MHz OPTION 25 615 28 305 MHz 240CH 600 Hz 3mv 1 25KHz INPUT AM 90 FM 2 KHz RECEIVER SENSITIVITY SQUELCH S N RATIO AM 0 5 uV S N lOdB FM 0 3 uV SINAD 12dB 1 uVMAX 40 dB
