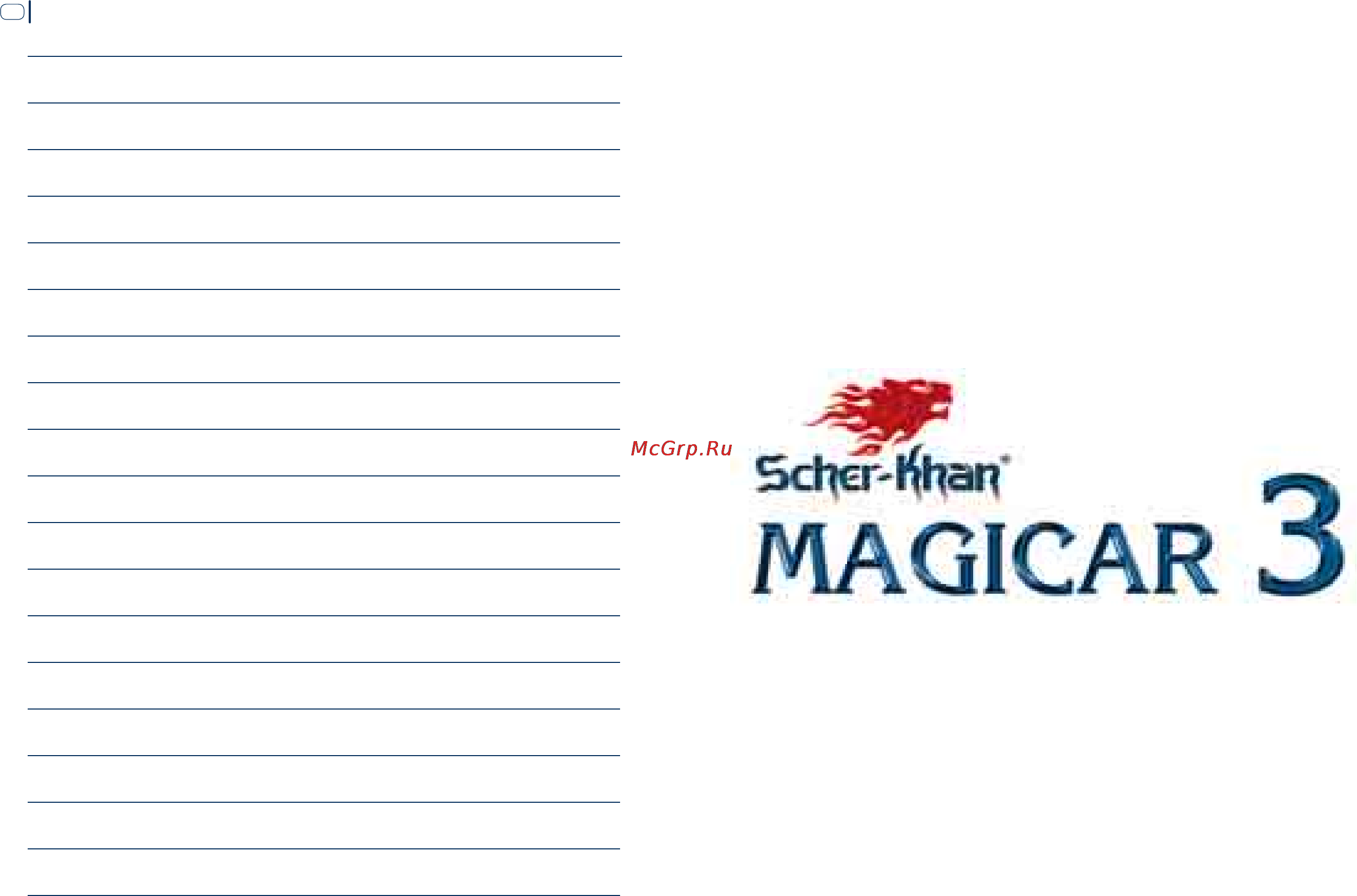

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
52
ДЛЯ ЗАМЕТОК
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)
Содержание
- Белый разъём cn1 1 9 контактный разъём подключения выходов управления режимами охраны с кабелем в сборе с контактной колодкой для реле блокировки белый разъём cn2 1 6 контактный разъём подключения входов концевых датчиков синий разъём cn3 1 6 контактный разъём управления центральным замком с кабелем белый разъём cn4 1 сид с кабелем 2 контактный белый разъём cn5 1 наклейка датчика вызова из автомобиля 1 наклейка под антенный блок 1 наклейка на стекло 2 6
- Брелок коммуникатор scher khan magicar 3 с дисплеем брелок scher khan magicar 3 без дисплея модуль расширения каналов адаптер для подключения к компьютеру программное обеспечение для программирования системы с помощью компьютера 6
- Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно 6
- Многофункциональный 4 кнопочный брелок коммуникатор с жидкокристаллическим дисплеем защита от перехвата кодовых посылок magic code раздельные каналы постановки и снятия режима охраны дополнительный код подтверждения снятия с охраны аудиовизуальное подтверждение выполняемых команд вибрационный звонок громкие звуковые сигналы сверхдальняя связь до 1500 м с процессорным блоком автоматическая подсветка дисплея 6
- Система может хранить в памяти коды трёх брелоков 6
- Внимание 7
- Индикация разряда батареи звуковой и визуальный режимы напоминания о получении тревожного сообщения оперативное программирование функций системы с брелока экономичное питание один элемент ааа 7
- Персональный код для доступа в салон автомобиля при утере брелока учёт задержки выключения салонного света три режима защита от несанкционированной записи дополнительных брелоков приоритетное отпирание двери водителя силовой выход управления аварийной сигнализацией две цепи с отдельной цепью питания автоматическая постановка на охрану программируемая функция звуковое предупреждение перед автоматической постановкой на охрану автоматический возврат в режим охраны если не была открыта дверь звуковое предупреждение перед автоматическим возвратом в режим охраны режим охраны без сигналов сирены скрытая охрана возможность передачи сигналов тревоги только на брелок постановка снятие охраны без сигналов сирены выход блокировки нр или нз электронная защита выхода на сирену от короткого замыкания на массу электронная защита по току всех слаботочных выходов два универсальных программируемых канала управления дополнительными устройствами с программированием события для включения дополнительного кан 7
- Установка значения программируемой функции 1 12 должна производиться квалифицированным специалистом при инсталляции системы неправильная установка функций меню 1 может привести к ухудшению ресурса и выходу из строя штатного оборудования атакже может стать причиной создания аварийной ситуации на дороге 7
- Брелок коммуникатор 11
- Данная программируемая функция имеет три значения 13
- Данная программируемая функция имеет четыре значения 13
- Если отпирание и запирание производится по зажиганию на выходы управления цз будут подаваться импульсы одинаковой длительности как при отпирании так и при запирании 0 секунды при значениях 1 или 3 функции 2 4 либо 3 секунды при значениях 2 или 4 функции 2 4 13
- Заводское значение данная опция отключена 2 при этом значении электрозамки дверей запрутся спустя 15 секунд после включения зажигания если закрыты все двери автомобиля если двери автомобиля не закрыты то запирания не произойдёт отпирание замков произойдет непосредственно после выключения зажигания 3 тот же алгоритм работы что и при значении 2 однако задержка запирания дверей после включения зажигания будет уменьшена до 5 секунд 4 запирание и отпирание замков непосредственно после включения и выключения зажигания 13
- Заводское значение предупреждение об открытой двери отключено 2 предупреждение активируется не более чем на 60 секунд если двери открыты и зажигание включено 3 предупреждение активируется без ограничения по времени если двери открыты и зажигание включено 13
- Следует отметить что в тех случаях когда вход датчика дверей подключен к лампе освещения салона без диодной развязки и используется плавное гашение освещения салона система реагирует на закрытие дверей с задержкой 13
- Эта функция меняет назначение короткого нажатия кнопок i ii что позволяет выбрать различные типы оповещения и тревоги в зависимости 13
- Эта функция позволяет выбрать необходимый режим автоматического запирания электрозамков при включении зажигания и отпирания при выключении 13
- Функционирование 14
- Вход в режим программирования нажмите одновременно кнопки i iv на 2 секунды сирена подаст один короткий сигнал аварийная сигнализация вспыхнет один раз подтверждая тем самым успешное выполнение шага 1 2 три раза коротко нажмите кнопку iii брелока каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации через некоторое время после этого прозвучат три сигнала сирены аварийная сигнализация вспыхнет три раза подтверждая установку заводских значений всех программируемых функций меню 1 15
- Датчик дверей будет немедленно принят под охрану при восстановлении его работоспособности 15
- Датчик капота или багажника будет немедленно принят под охрану при восстановлении его работоспособности 15
- Для установки заводских значений программируемых функций необходимо выполнить два шага 15
- Если по истечении 1 сек после постановки на охрану система выдает три коротких сигнала сирены это значит что в машине открыта дверь в этом случае система встает на охрану с обходом активированного датчика двери 15
- Сигналов об обходе датчиков дверей не последует если активирована функция 2 2 любое значение кроме заводского см стр 46 в этом случае для получения информации о незакрытой двери потребуется нажать кнопку iv брелока 15
- Система отображает обход активированного датчика миганием соответствующего символа на дисплее брелока 15
- В режиме охраны с работающим двигателем датчик удара и дополнительный датчик выключены принимаются под охрану только датчики дверей капота и багажника 16
- Для поиска автомобиля воспользуйтесь коротким нажатием на кнопку i брелока в режиме охраны система выдаст четыре коротких сигнала сирены десять вспышек аварийной сигнализации если они не запрещены нажатием комбинации кнопок i ii и значением программируемой функции 1 4 16
- Если используется блокировка зажигания значение 2 программируемой функции 1 10 блокировка не будет активирована вплоть до момента выключения зажигания или до начала тревоги 16
- Когда система находится в режиме охраны воспользуйтесь коротким нажатием на кнопку ii брелока система снимется с охраны замки дверей отопрутся блокировка стартера зажигания отключится 16
- Не выключая зажигания закройте двери капот багажник воспользуйтесь коротким нажатием на кнопку i брелока система перейдет в режим охраны замки дверей запрутся система заблокирует стартер до тех пор пока система не будет снята с режима охраны 16
- В системе существует возможность двухшагового отключения режима охраны что может существенно повысить противоугонные характеристики устройства для этого необходимо активировать программируемую функцию 1 9 см стр 44 теперь чтобы снять систему с охраны после однократного нажатия кнопки ii брелока следует нажать кнопку ii брелока повторно в случае если не используется pin код или ввести с брелока pin код два или четыре коротких нажатия кнопок с номерами соответствующими цифрам pin кода в случае неправильного ввода кода система немедленно перейдет в режим тревоги заводское значение pin кода 1111 или 11 17
- Внимание 17
- Возможность использования данной опции определяется конструкцией центрального замка автомобиля и требует соответствующим образом выполненного подключения системы для отключения приоритетного отпирания двери водителя необходимо установить программируемую функцию 2 5 в заводское значение 17
- Для обеспечения высокого уровня секретности необходимо запрограммировать уникальное значение pin кода см стр 29 программирование персонального pin кода 17
- Если вы услышали один продолжительный сигнал сирены то это означает выход системы из режима программирования функций для продолжения программирования необходимо повторить все действия начиная с шага 1 17
- Если необходимо изменить более одной функции из выбранного вами меню то выбор каждой функции для изменения необходимо начинать с шага 1 17
- Если установлено значение 2 программируемой функции 2 5 реализуется алгоритм приоритетного отпирания двери водителя в этом режиме при снятии с охраны будет отпираться только дверь водителя повторное нажатие кнопки ii брелока вызовет отпирание остальных дверей автомобиля 17
- При снятии с охраны система выдает два коротких сигнала сирены на дисплее брелока появляется символ открытого замка 17
- Примечание 17
- Сигнализация вспыхнет один раз нажмите кнопку ii iii или iv для выбора опционных значений функций в подтверждение этого сирена подаст два три или четыре коротких сигнала аварийная сигнализация вспыхнет два три или четыре раза и выйдет из режима програмирования 17
- Программируемые функции 18
- Программирование новых брелоков 20
