РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
36
сигнализация вспыхнет один раз. Нажмите кнопку II, III или IV для
выбора опционных значений функций. В подтверждение этого
сирена подаст два, три или четыре коротких сигнала, аварийная
сигнализация вспыхнет два, три или четыре раза,и выйдет из режима
програмирования.
Примечание:
Если Вы услышали один продолжительный сигнал сирены, то это
означает выход системы из режима программирования функций. Для
продолжения программирования необходимо повторить все действия,
начиная с ШАГА 1.
ВНИМАНИЕ!
Если необходимо изменить более одной функции из выбранного Вами
Меню,то выбор каждой функции для изменения необходимо начинать с
ШАГА 1.
МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №1
№ Функция
Кнопка I
(завод.
значение)
Кнопка
II
Кнопка
III
Кнопка
IV
1-1
Управление
замком
багажника
в режиме
охраны
При
дистанционном
отпирании
замка
багажника
система
снимается
с охраны,
замки дверей
отпираются
При
дистанционном
отпирании
замка багажника
система
снимается с
охраны без
отпирания
замков
При
дистанционном
отпирании
замка багажника
система не
снимается с
охраны
1-2
Предупрежде-
ние об
открытой
двери
Нет
Активируется
не более, чем
на 60 сек., если
двери открыты
и зажигание
включено
Активируется
без ограничения
по времени, если
двери открыты
и зажигание
включено
SCHER-KHAN MAGICAR 3
17

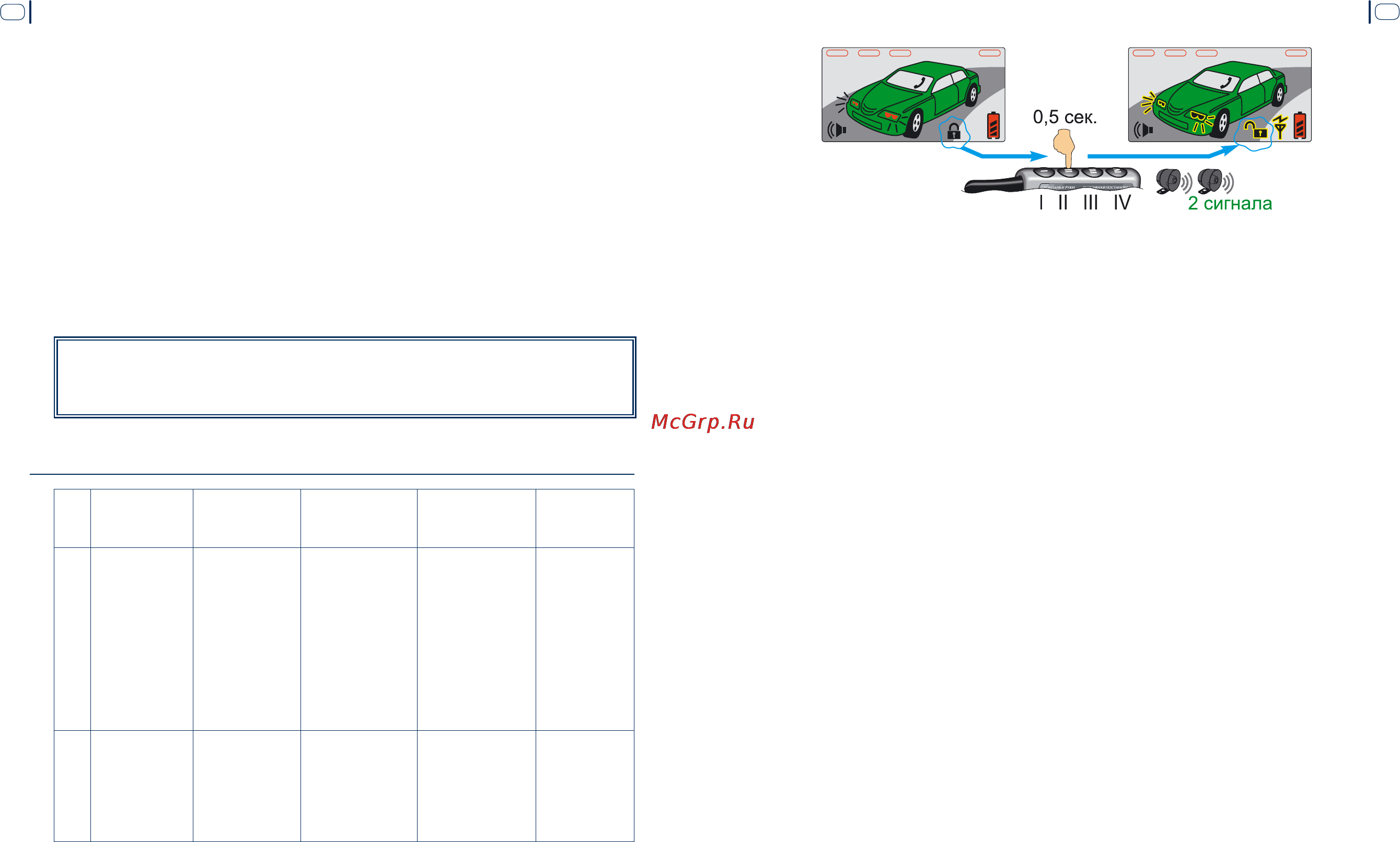

При снятии с охраны система выдает два коротких сигнала сирены, на
дисплее брелока появляется символ открытого замка.
В системе существует возможность двухшагового отключения режима
охраны, что может существенно повысить противоугонные характеристики
устройства. Для этого необходимо активировать программируемую
функцию 1-9, см. стр 44. Теперь, чтобы снять систему с охраны после
однократного нажатия кнопки II брелока следует нажать кнопку II
брелока повторно, в случае, если не используется PIN код, или ввести с
брелока PIN код (два или четыре коротких нажатия кнопок с номерами,
соответствующими цифрам PIN кода.) В случае неправильного ввода кода
система немедленно перейдет в режим тревоги. Заводское значение PIN-
кода – «1111» (или «11»).
Для обеспечения высокого уровня секретности необходимо
запрограммировать уникальное значение PIN-кода (см. стр 29,
Программирование персонального PIN-кода).
Если установлено значение 2 программируемой функции 2-5, реализуется
алгоритм приоритетного отпирания двери водителя. В этом режиме при
снятии с охраны будет отпираться только дверь водителя. Повторное
нажатие кнопки II брелока вызовет отпирание остальных дверей
автомобиля.
Возможность использования данной опции определяется конструкцией
центрального замка автомобиля и требует соответствующим образом
выполненного подключения системы. Для отключения приоритетного
отпирания двери водителя необходимо установить программируемую
функцию 2-5 в заводское значение.
