РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
26

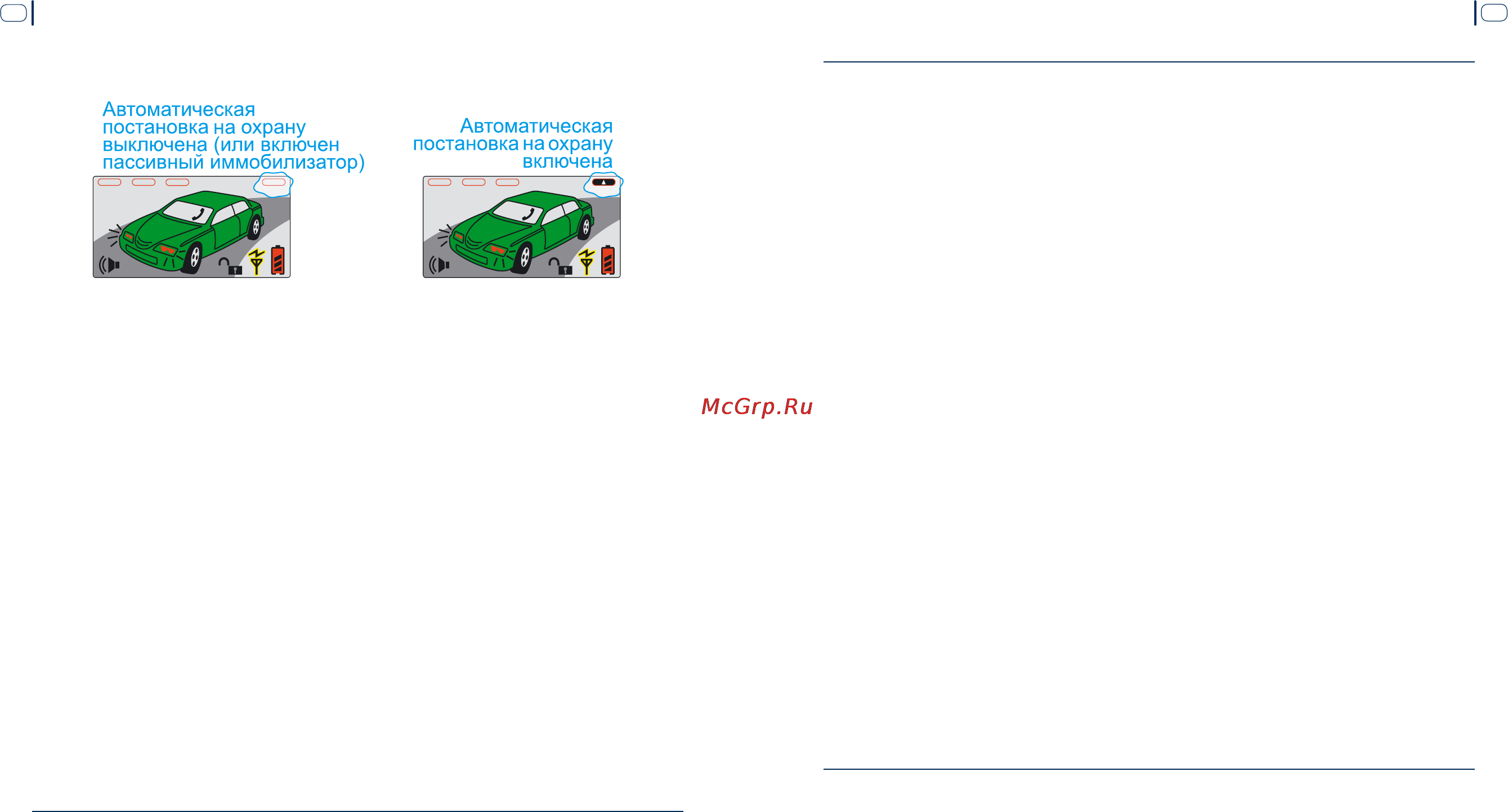

включение данной функции соответствующим символом на дисплее
брелока.
При включенной пассивной постановке система автоматически встает в
режим охраны через 30 сек. после закрытия последней двери. Система
предупреждает о пассивной постановке сигналами аварийной сигнализации
и сирены каждые 10 сек. Если в течение 30 сек. двери (капот, багажник)
были открыты, то система встанет в режим охраны через 30 сек. после
закрытия дверей (капота, багажника).
Режим «пассивный иммобилизатор»
В случае необходимости использования данного режима следует
установить значение 4 программируемой функции 1-5 (см. стр 37). В этом
случае система включит блокировку стартера (или зажигания), если в
течение 30 секунд было выключено зажигание (в режиме «снято с охраны»).
Если после снятия с охраны зажигание не было включено в течение 30
секунд, система также включит блокировку.
При этом система не будет принимать под охрану датчики и двери не будут
закрыты, однако возможность запуска двигателя будет заблокирована.
перед запуском двигателя в таком случае необходимо коротко нажать
кнопку II брелока.
АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ
В системе реализована возможность автоматического возврата в режим
охраны в течение 30 сек., если после отключения охраны с брелока
не были открыты дверь, капот или багажник. Система предупреждает
об автоматическом возврате в режим охраны сигналами аварийной
сигнализации и сирены каждые 10 сек. Программируемая функция 1-8
(см. стр 37) предоставляет возможность выбора автоматического возврата
в охрану с запиранием или без запирания замков дверей, а также полного
отключения этого сервиса.
SCHER-KHAN MAGICAR 3
27
УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1»
[КНОПКА IV–]
Если в Вашем автомобиле установлены электромеханический замок
капота, дополнительный предпусковой обогреватель или другое сервисное
оборудование, Вы можете управлять работой этих устройств с помощью
брелока. Для этого нажмите и удерживайте в течение 2-х секунд кнопку
IV брелока. На выходе «дополнительного канала 1» процессорного блока
появится короткий или длительный сигнал (программируемая функция
2-9, см. стр. 47 ). Сигналы сирены и габаритных огней будут отличаться
при управлении «дополнительным каналом» в зависимости от состояния
программируемой функции 2-9. Если канал запрограммирован на
длительный сигнал (значение 4 программируемой функции 2-9), то система
будет подтверждать его включение и выключение сигналами сирены и
аварийной сигнализации. Если запрограммирован короткий сигнал на
выходе «дополнительного канала», то система будет подтверждать только
включение канала.
Активация «дополнительного канала 1» возможна не только командой с
брелока, но может быть связана с такими системными событиями как:
постановка в охрану, снятие с охраны, режим тревоги. Программируемая
функция 2-12 (см. стр. 47 ) даёт возможность выбрать необходимое
системное событие для включения «дополнительного канала 1».
В режиме VALET «дополнительный канал 1» может работать во всех
режимах.
Примечание:
Канал выключаеться при переходе системы в режим VALET.
УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2»
[КНОПКИ (II+III)]
Если в Вашем автомобиле установлены электромеханический замок
капота, дополнительный предпусковой обогреватель или другое сервисное
оборудование, Вы можете управлять работой этих устройств с помощью
брелока. Для этого воспользуйтесь коротким нажатием кнопок (II+III)
брелока. На выходе «дополнительного канала 2» процессорного блока
появится короткий или длительный сигнал (программируемая функция
2-10, см. стр. 47). Сигналы сирены и габаритных огней будут отличаться
при управлении «дополнительным каналом» в зависимости от состояния
