4 ОБЩИЙ ОБЗОР

4.1 ОБЩИЙ ВИД

Весы PR производятся в двух модификациях по расположению дисплея: на

корпусе весов (модель PR-B) и стойке, закрепленной на весах (модель PR-P). Также

весы могут обладать LCD-дисплеем (модель PR-U). Функционально модификация

PR-U не отличается от остальных кроме того, что в ней на дисплее присутствует ин-

дикация стабилизации груза (ST). также в ней отличается расположение и внешний

вид индикаторов различных состояний на дисплее (ТАРА, ►0◄, заряд аккумулято-

ра) На рисунке 4.1 представлены обе модификации и обозначение основных эле-

ментов весов.

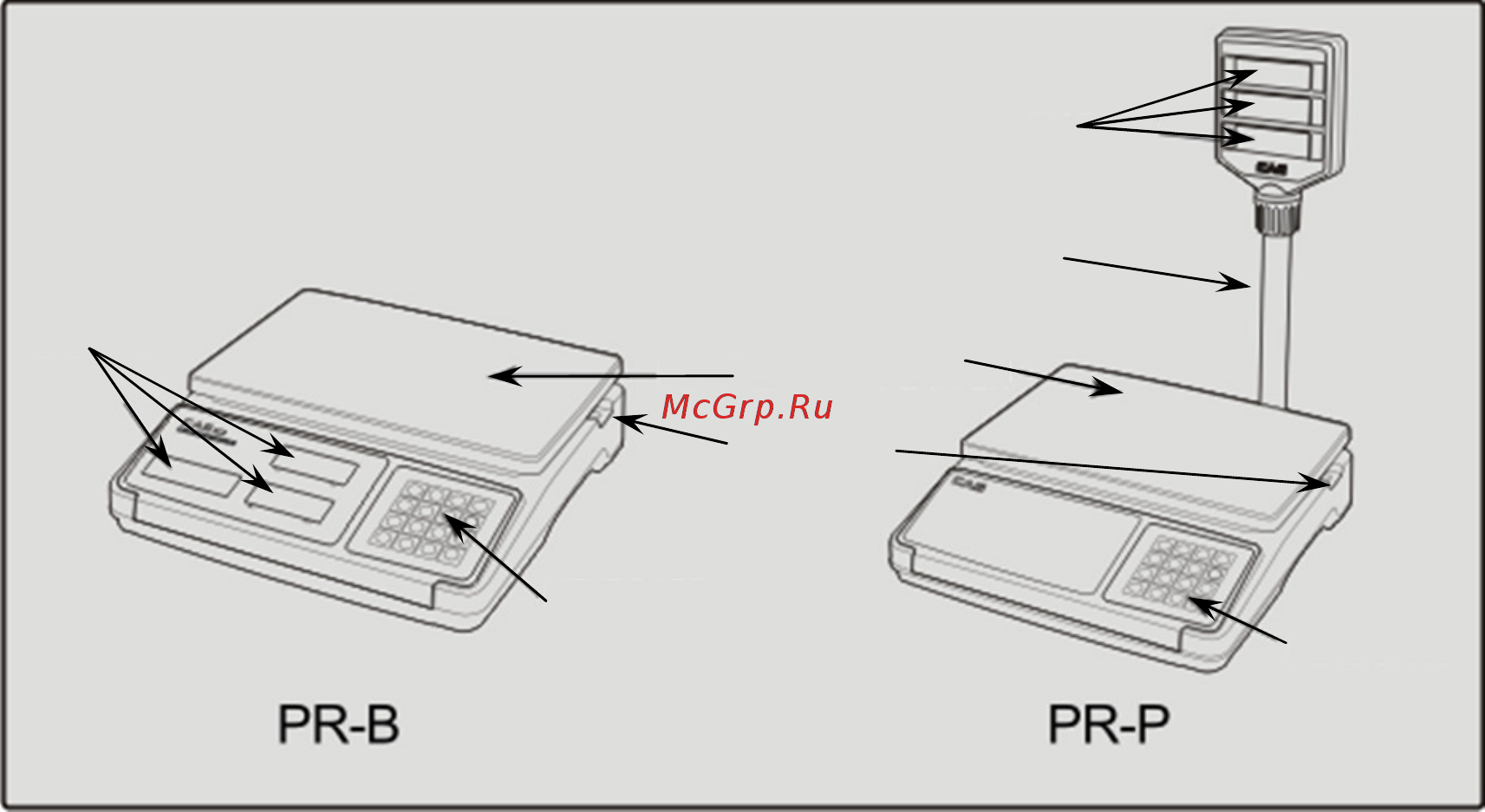

Рисунок 4.1 – Общий вид модификаций весов PR и обозначения основных

элементов

4.2 ДИСПЛЕЙ

Дисплей служит для визуального отображения информации: измеренной массы,

указателей, а также дополнительной информации (например, сообщение при пере-

грузе весов). Модель весов PR имеет также дублирующий дисплей со стороны поку-

пателя (у модели PR-B – на задней стороне корпуса весов, а у модели PR-B – на

оборотной стороне стойки).

Дисплейная панель весов PR состоит из трех дисплеев. В основном режиме

на дисплее «МАССА» высвечивается текущая масса груза, на дисплее «ЦЕНА» вы-

свечивается введенное значение цены за один килограмм, а на дисплее «СТОИ-

МОСТЬ» - рассчитанная стоимость. Кроме этого, информация о работе весов пере-

дается с помощью указателей, включаемых только при определенных условиях (ре-

жимах), смотрите таблицу 4.1. На рисунке 4.2 представлен вид дисплея со всеми

включенными сегментами.

Примечание. На дисплеях «ЦЕНА» и «СТОИМОСТЬ» положение децимальной точ-

ки зависит от настроек, выполненных в сервисном центре (значение на этих диспле-

ях может иметь один или два разряда после децимальной точки).

Вид дисплейной панели весов без стойки (модель PR-B) и обозначение эле-

ментов на ней со стороны продавца и покупателя представлены на рисунках 4.3 и

4.4, а со стойкой (модель PR-P) – на рисунках 4.5 и 4.6.

ДИ

ПЛЕЙ

ДИСПЛЕЙ

ПЛАТФО

МА

КЛАВИАТ

РА

КЛАВИАТ

РА

СТОЙКА

УРОВЕНЬ
