Dominator ПЭИ-1Н D [11/26] Схема электрическая принципиальная пэи 2d
![Dominator ПЭИ-6 D [11/26] Схема электрическая принципиальная пэи 2d](/views2/1338330/page11/bgb.png)

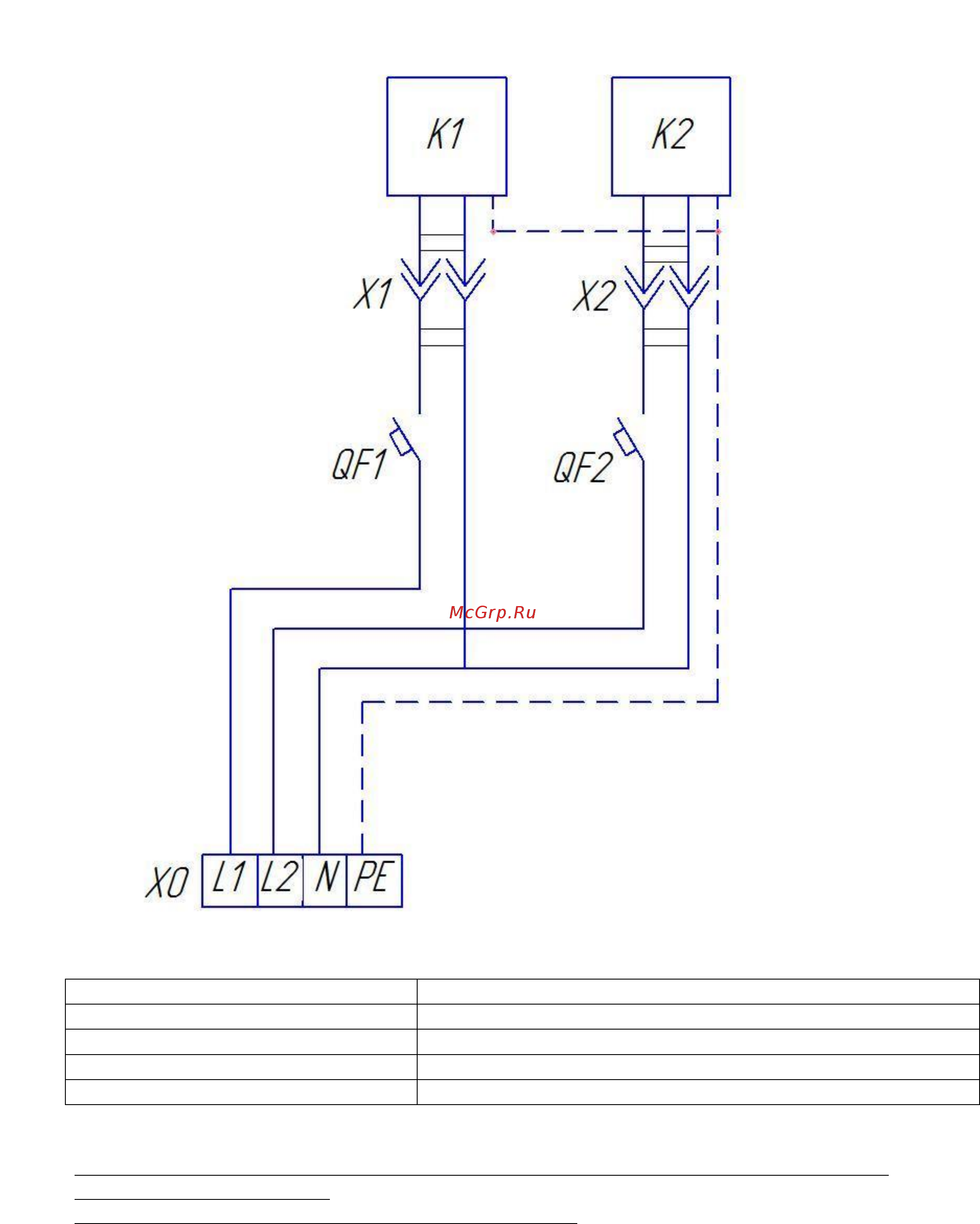

Схема электрическая принципиальная ПЭИ-2D
Позиция
Наименование
К1, К2,
Конфорка индукционная 3,5 кВт с блоком управления
QF1QF2
Автоматический выключатель ВА-47-29 16А
XO
Клемный блок КБ 63-6П (06)
X1X2
Штепсельный разъём
При установке необходимо наличие общего трехфазного автоматического выключателя с
номинальным током 40-63А.
Автоматический выключатель с плитой не поставляется.
