Lainox RDRC83T [39/57] _c_ 122 s
![Lainox RDRC83T [39/57] _c_ 122 s](/views2/1338752/page39/bg27.png)
63

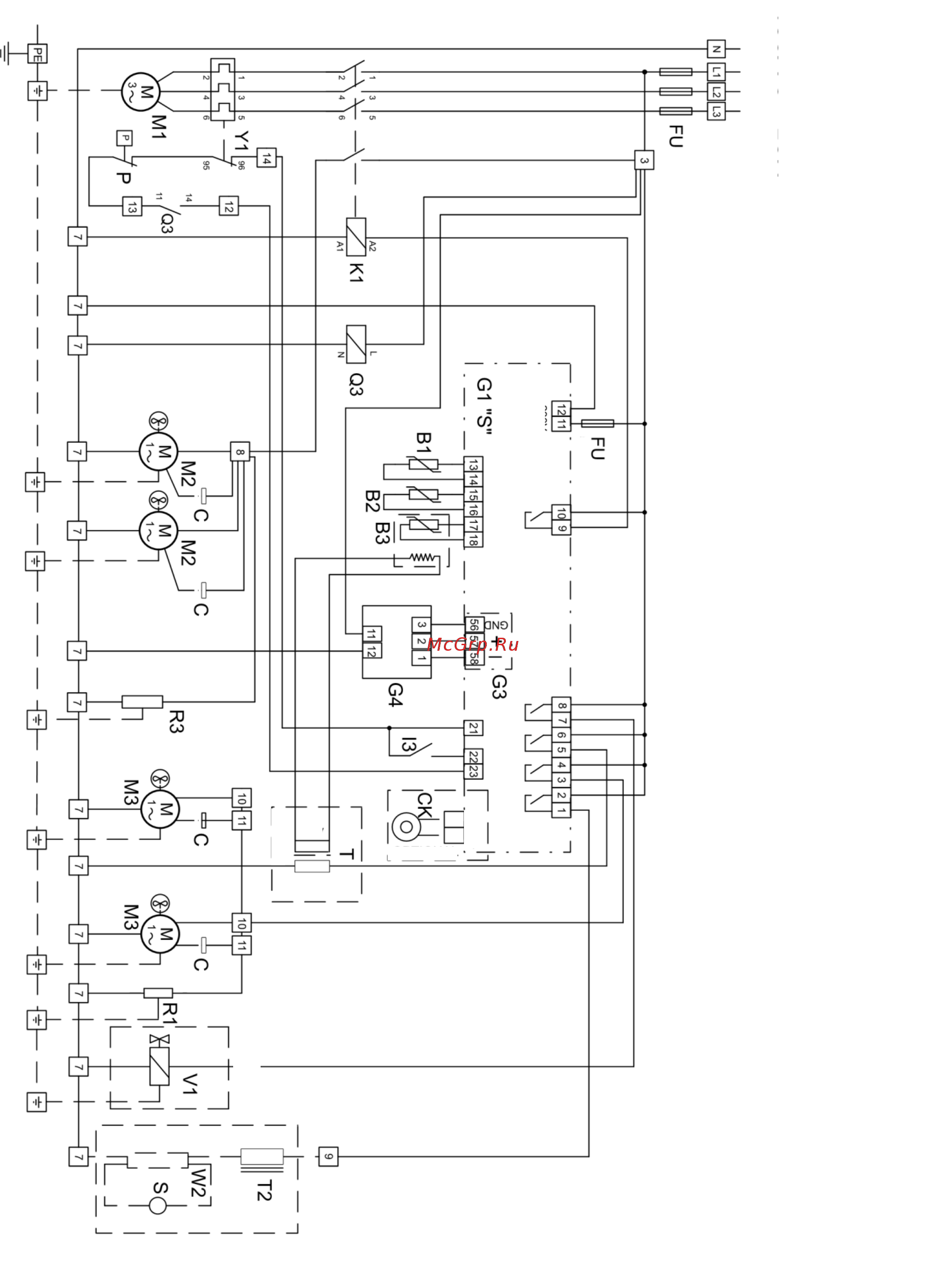

SCHEMA ELETTRICO – СХЕМА ПОДКЛЮЧЕНИЯ - ELEKTROSCHALTPLAN - SCHEMA ELECTRIQUE - ESQUEMA ELECTRICO
711.850.1
_C_ 122 S
400/3~/50 Гц
V1:
Solenoide
montato di serie
su predisposti e
su alcuni modelli
motorizzati
Соленоды,
устанавливаем
ые на
стандартных
моделях и на
некоторых
моделях с
электроприводо
м.
Bei dafür
vorbereiteten
und einigen
motorisierten
Modellen
serienmäßig
installierte
Zylinderspule
Solénoïde de
série sur
modèles
préinstallés et
sur certains
modèles
motorisés
Solenoide
montado de
serie en los
modelos
preparados y en
algunos modelos
motorizados
ВЫБОРОЧНО
ВЫБОРОЧНО
зу
мм
ер
230В
24В
ТО
ЛЬ
КО
BF
ДЛЯ
ВЫН
ОСН
ЫХ
УСТР
ОЙСТ
ВИ И
МОДУ
ЛЕЙ
50
мА
23
0В
40
0
В
3~
50
Гц
