16 EURODESK SX2442FX/SX3242FX Руководство пользователя
Аудиосоединения5.
Штекерные входы и выходы микшера EURODESK фирмы BEHRINGER
представляют собой несимметричные монофонические штекерные гнезда,
за исключением симметричных линейных входов моно- и стереоканалов
и разъемов Main Out. Вы можете, конечно, использовать прибор как с
симметричными, так и с несимметричными штекерами. Входы и выходы
Tape являются стереоразъемами типа Cinch („тюльпан“).
Обязательно следите за тем, чтобы установка прибора и работа с ◊
ним проводились только компетентными лицами. Во время и
после монтажа необходимо обеспечить достаточное заземление
работающего лица (лиц), иначе электростатические разряды могут
оказать отрицательное воздействие на работу прибора.

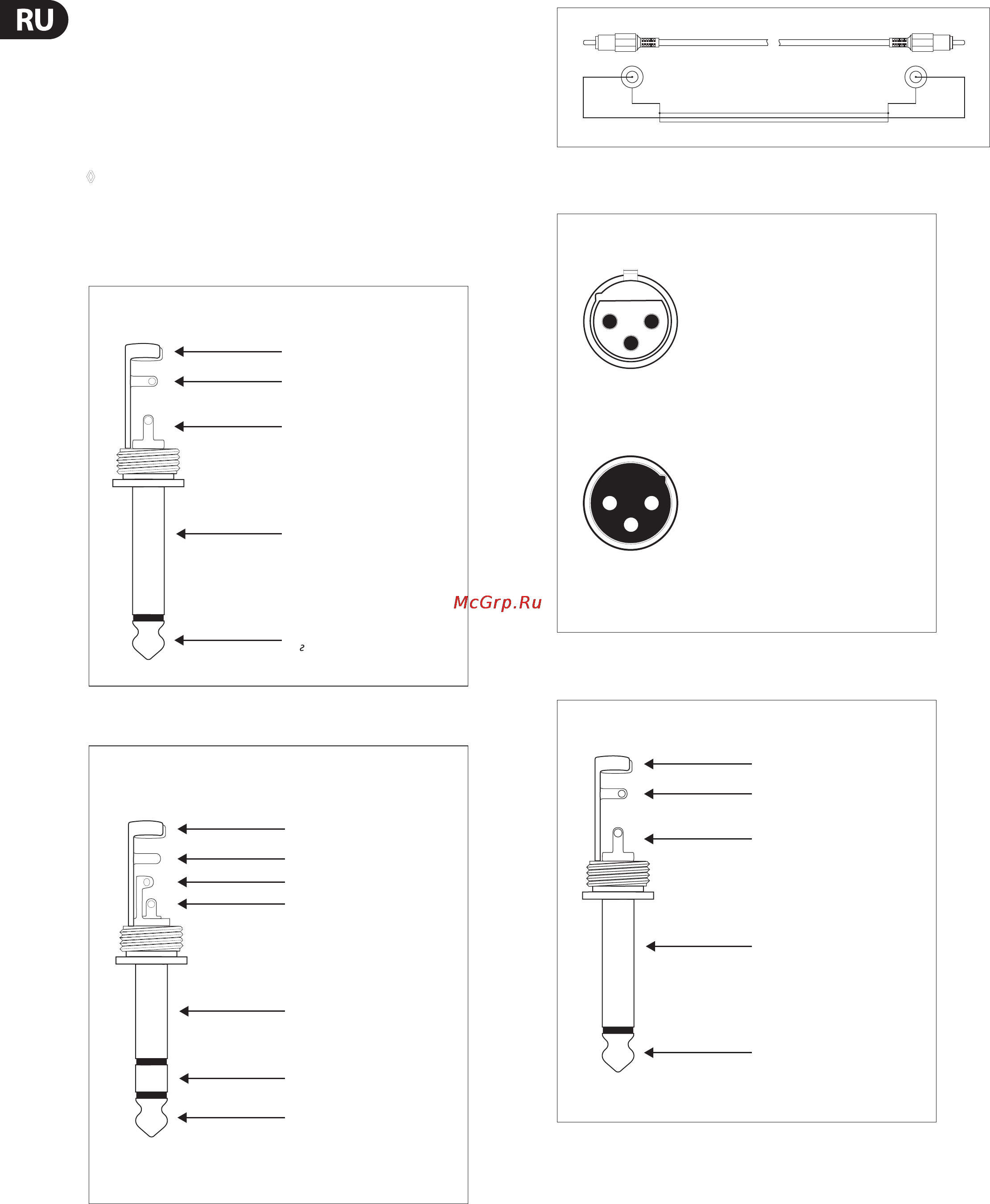

6,3-мм TS-штекерРис. 5.1:
6,3-мм TRS-штекерРис. 5.2:
Cinch-кабельРис. 5.3:
Разъемы XLRРис. 5.4:
Стереоштекер педального выключателяРис. 5.5:
компенсирующий
деформацию зажим
гильза
наконечник
гильза
масса/экран
Несиметриное соединение через ¼"
наконечник
сu нал
компенсирующий
деформацию зажим
гильза
кольцо
наконечник
гильза
масса/экран
При соединеии симметричных и несимметричных цепей
кольцо и гильза стереоштекера должны быть перемкнуты.
Симметричное соединение
через 6,5-мм-разъем
кольцо
холодный (-)
наконечник
горячий (+)
наконечник наконечник
гильза гильза
экран
выход
При несимметричном соеинии контакты 1 и 3 должны
быть перемкнуты.
1 = масса / экран
2 = горячий (+)
3 = холодный (-)
вход
12
3
1
2
3
Симметричное соединение через XLR-разъемы
компенсирующий
деформацию зажим
гильза
наконечник
гильза
полюс 1 / масса
наконечник
полюс 2
Педальный переключатель на мгновение замыкает оба полюса
¼" TS-разъём педального переключателя
