16
RUS
“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

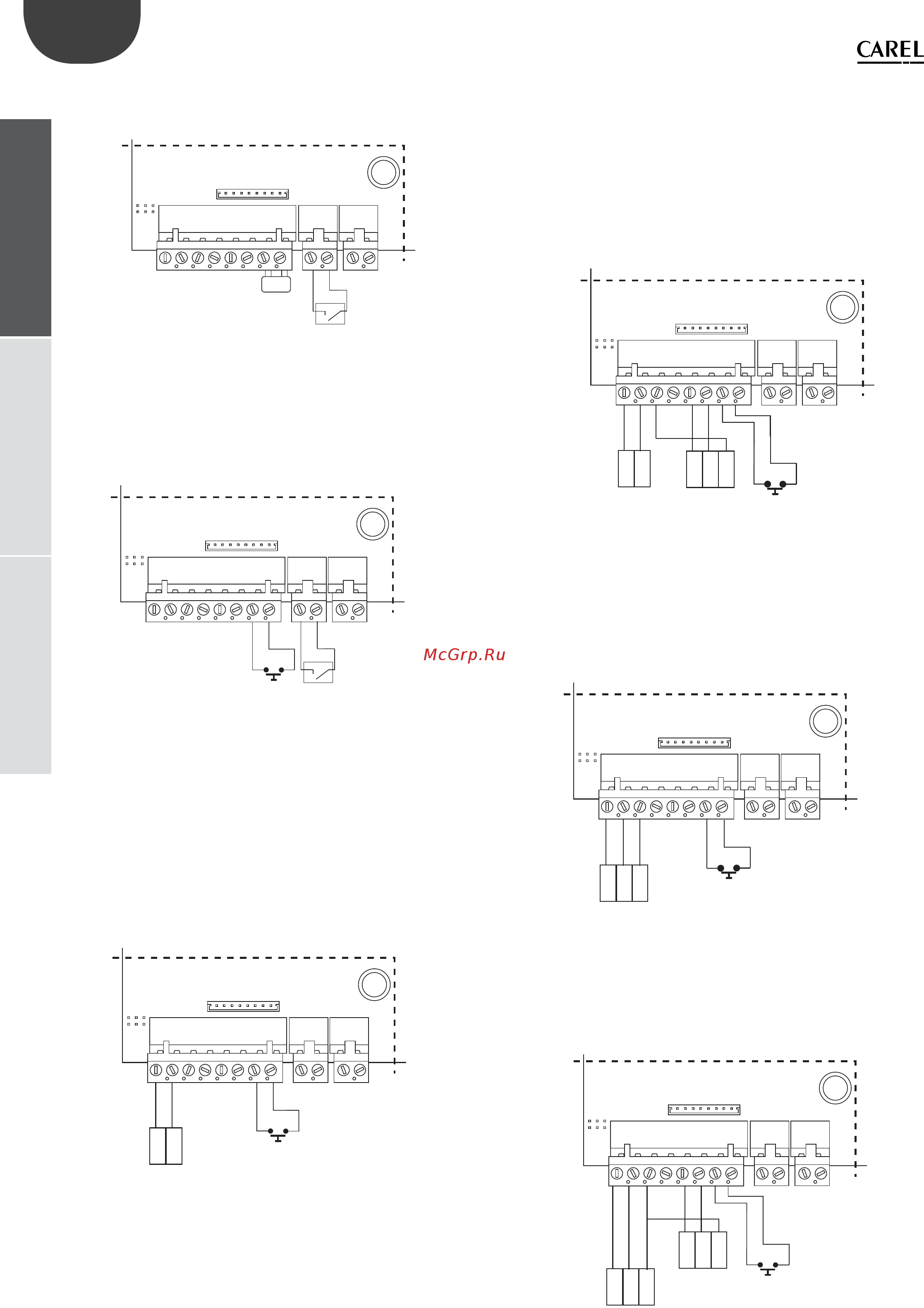

ГИГРОСТАТА (включения/выключения):
подключите выходы M7.1 и M7.2 к гигростату; •
установите перемычки на выходах M2.7 и M2.8. •
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2
Рис. 4.e
ГИГРОСТАТА и ДИСТАНЦИОННОГО КОНТАКТА (включения/
выключения):
подключите выходы M7.1 и M7.2 к гигростату;
•
подключите выходы M2.7 и M2.8 к дистанционному котакту (к •
примеру: реле, таймер…).
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2
Рис. 4.f
2. Включить и управлять выработкой пара можно при помощи:
ПРОПОРЦИОНАЛЬНОГО ВНЕШНЕГО УПРАВЛЕНИЯ:
установите перемычки на выходах M2.7 и M2.8 или подключите к •
дистанционному контакту;
подключите выходы M2.1 и M2.2 к внешнему управлению.•
Увлажнитель может быть запрограммирован на получение одного из
следующих сигналов:
Напряжение: 0 – 1 В-, 0 – 10 В-, 2 – 10 В
•
Ток : 0 – 20 мА, 4 – 20 мА•
Потенциометрический: 135 – 1000 Ом, 0 – 135 Ом.•
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT
REF
Рис. 4.g
ПРОПОРЦИОНАЛЬНОГО ВНЕШНЕГО УПРАВЛЕНИЯ С ДАТЧИКОМ-
ОГРАНИЧИТЕЛЕМ Carel:
установите перемычки на выходах M2.7 и M2.8 или подключите к
•
дистанционному контакту;
подключите датчик-ограничитель к контактам M2.3, M2.5 и M2.6.
•
Увлажнитель может быть запрограммирован на получение одного из
следующих сигналов:
Напряжение: 0 – 1 В-, 0 – 10 В-, 2 – 10 В•
Ток : 0 – 20 мА, 4 – 20 мА•
Потенциометрический: 135 – 1000 Ом, 0 – 135 Ом•
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT
REF
OUT H
M
+ (G)
Рис. 4.h
Опорный (нулевой) сигнал с внешнего управления должен быть
подключен к контакту GND (M2.2), а сигнал управления к контакту M2.1
УПРАВЛЕНИЯ С ОСНОВНЫМ ДАТЧИКОМ Carel:
Завершите работу при помощи регулятора на основании измеренного
уровня влажности.
Установите перемычки на выходах M2.7 и M2.8 или подключите к
•
дистанционному контакту;
подключите основной датчик к контактам M1.2, M2.2 и M2.3.
•
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT H
M
+ (G)
Рис. 4.i
УПРАВЛЕНИЯ С ОСНОВНЫМ ДАТЧИКОМ Carel И ДАТЧИКОМ-
ОГРАНИЧИТЕЛЕМ:
установите перемычки на выходах M2.7 и M2.8 или подключите к •
дистанционному контакту;
подключите основной датчик к контактам M1.2, M2.2 и M2.3;•
подключите датчик-ограничитель к контактам M2.3, M2.5 и M2.6.•
OUT H
M
+ (G)
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT H
M
+ (G)
Рис. 4.j
