“UEX-PLUS” +030220625 - rel. 1.4 - 04.08.2009
монтажэксплуатациясервис

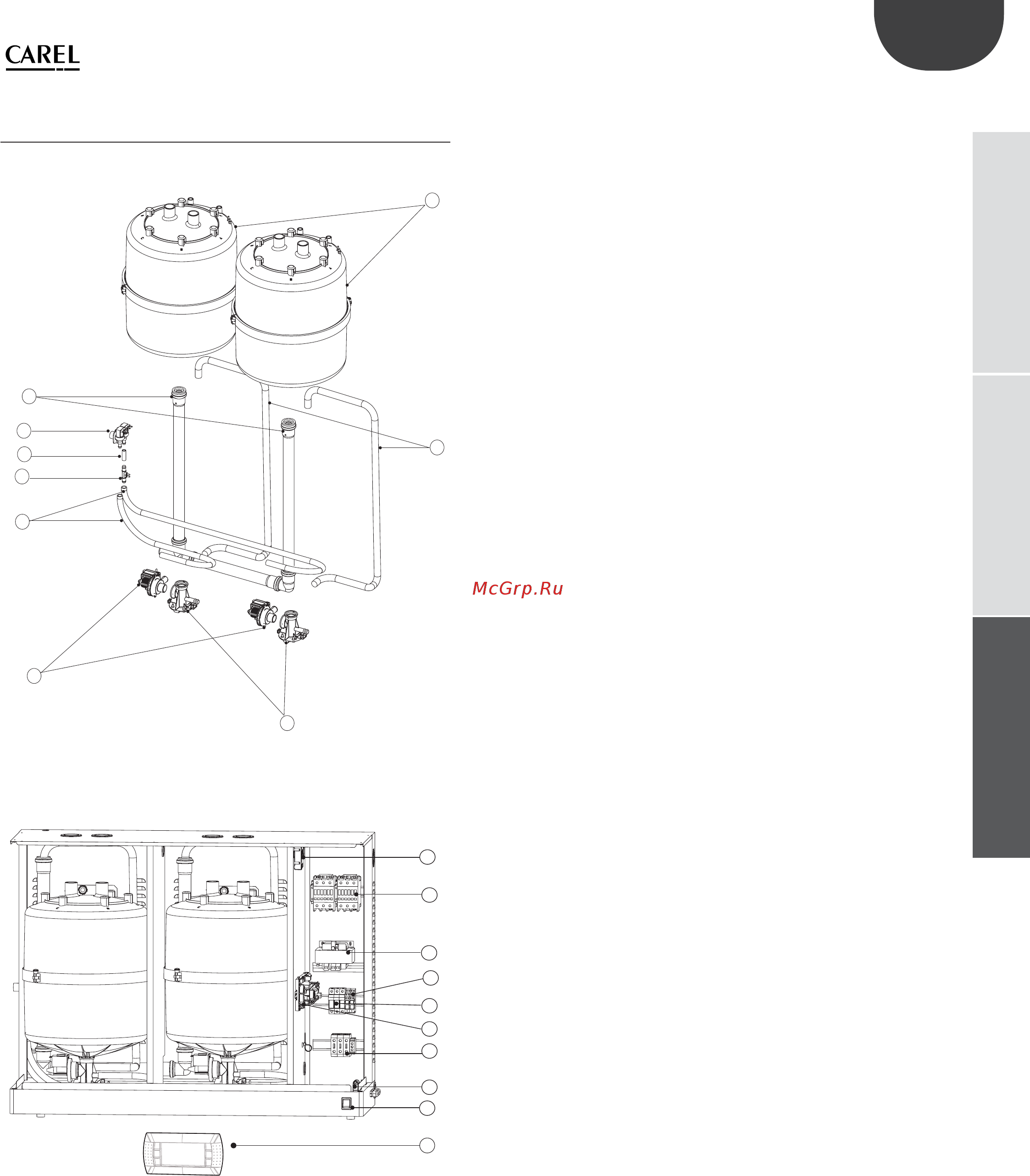

11.3 Запасные части для моделей
UE090 - UE130
8
7
6
5
3
4
3
2
1
Рис. 11.e
16
15
13
11
12
10
9
17
14
18
Рис. 11.f
Позиция:
1 сливной контур
2 питательный соленоидный клапан в комплекте
3 комплект внутренних трубок
4 измеритель электропроводимости
5 сливной насос в комплекте
6 коллектор
7 шланг сливного насоса
8 цилиндр
9 TAM (трансформатор для измерения тока)
10 контактор
11 трансформатор
12 насосное реле управления
13 держатель предохранителя
14 электронный контроллер
15 силовые контакты
16 кабельный хомут
17 реле
18 терминал с ЖК-дисплеем (смонтированный на панели
электрической секции)
