IT
1
5
15

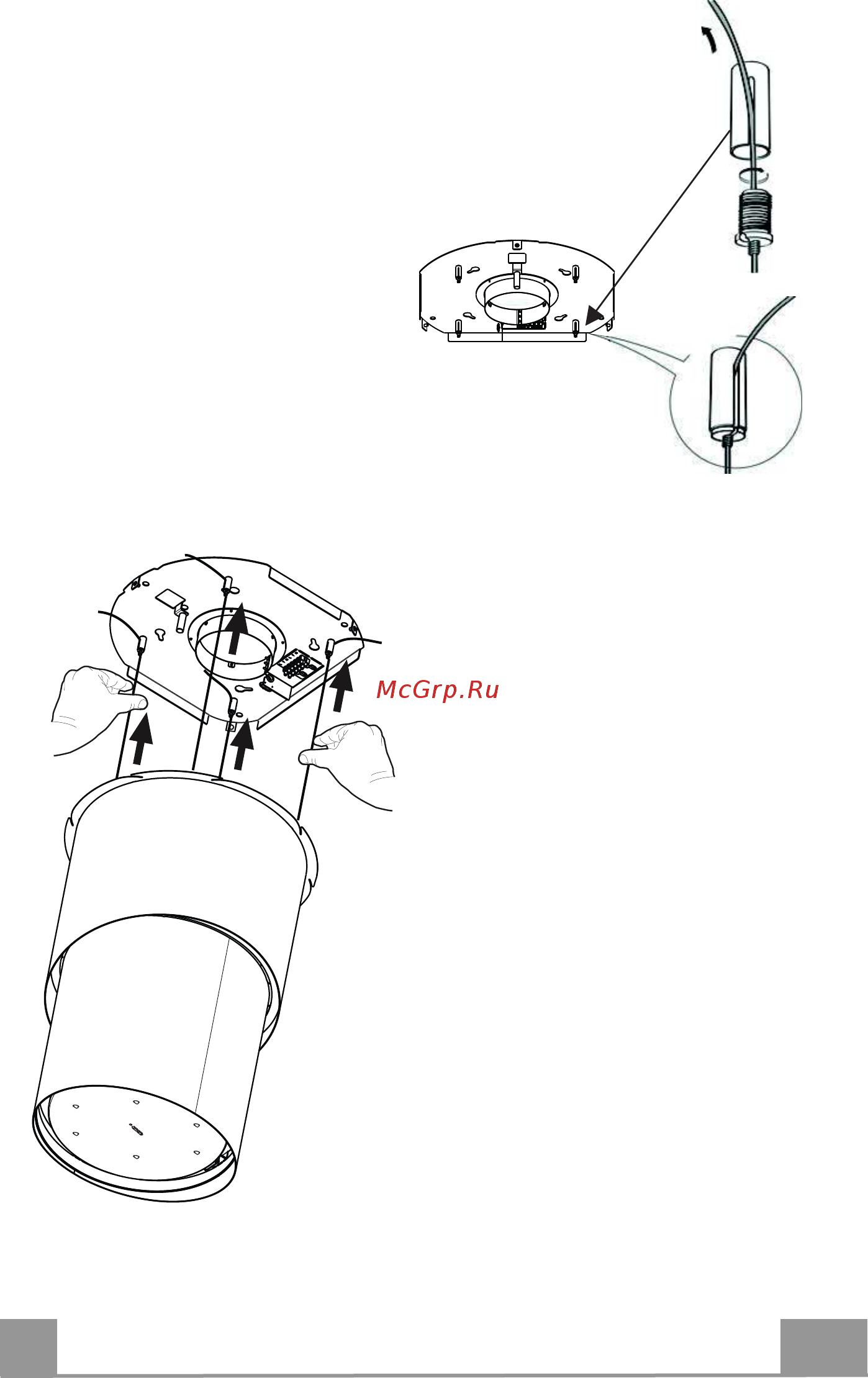

• Passare i Cavi nelle asole dei Nottolini filettati (a) ed
avvitare le Viti bloccacavo (b) ai Nottolini stessi.
• Ad operazione terminata il
risultato deve essere come
indicato in figura per tutti e 4 i
Cavi.
• Arrivati a questo punto abbiamo tutti e
4
i Cavi collegati alla Piastra.
Portare in tensione i Cavi spingendoli
verso l’alto in modo che scorrano dentro
la Vite bloccacavo e fuori dall’asola del
Nottolino filettato.
Questo è possibile perché la Vite
bloccacavo ha un sistema che permette
lo scorrimento del Cavo al suo interno
in un solo verso bloccando lo
scorrimento nel verso contrario.
Fare attenzione che i Cavi abbiano tutti
la stessa lunghezza per agevolare
l’operazione di livellamento finale, e la
fune anteriore sinistra non deve essere
più lenta delle altre.
