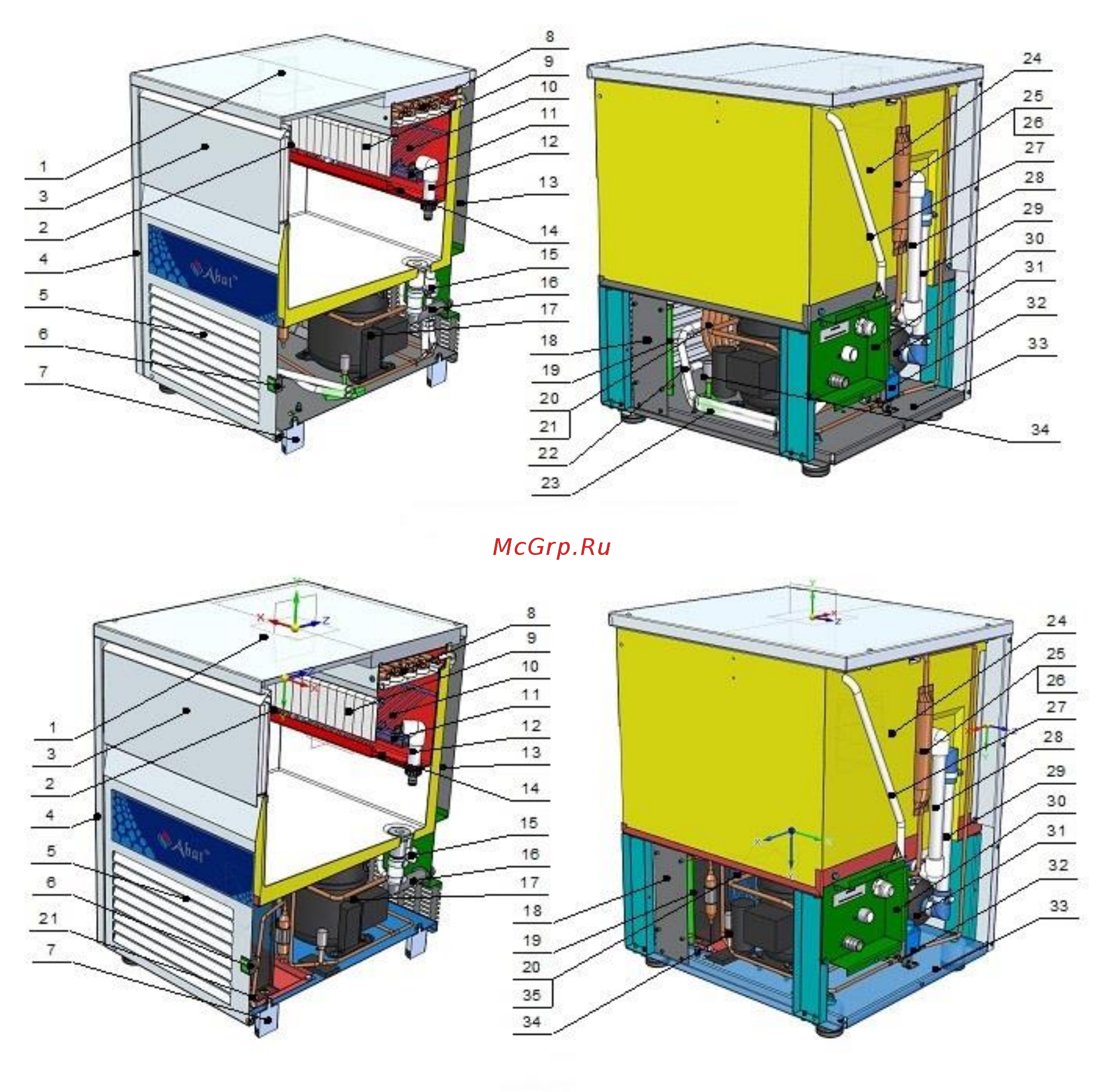

Abat ЛГ-46/25К-01 [5/20] Рис 1 устройство льдогенераторов

ЛГ-37/15К-01, ЛГ-37/15К-02, ЛГ-46/15К-01, ЛГ-46/15К-02, ЛГ-46/25К-01, ЛГ-46/25К-02 с.5

1 – Крыша

2 – Крепление дверцы

3 – Дверца

4 – Стенка боковая

5 – Стенка передняя

6 – Выключатель со свето-

вой индикацией

7 – Ножка

8 – Испаритель

9 – Шторка

10 – Решетка

11 – Разбрызгиватель

12 – Труба перелива

13 – Стенка задняя

14 – Ванна

15 – Соленоидный клапан

16 – Сливной штуцер

17 – Компрессор

18 – Щит монтажный

19 – Контроллер

20 – Конденсатор

21 – Термостат

22 – Шланг отвода воды в канализацию

23 – Шланг подачи воды в конденсатор

24 – Корпус

25 – Докипатель

26– Капиллярная трубка

27 – Шланг подачи воды на испаритель

28 –Труба подачи воды на разбрызгиватель

29 –Труба подачи воды на насос

30 – Щит

31 – Насос

32 – Электромагнитный клапан

33 – Основание

34 – Реле давления

35 – Вентилятор с решеткой

36 – Трубка датчика в корпусе*

37 – Трубка датчика на испарителе*

38 – Фильтр-осушитель*

39 – Температурный датчик на испарителе*

40 – Температурный датчик в бункере*

Рис. 1 Устройство льдогенераторов

Примечание * Позиции 36, 37, 38, 39,40 условно не показаны
